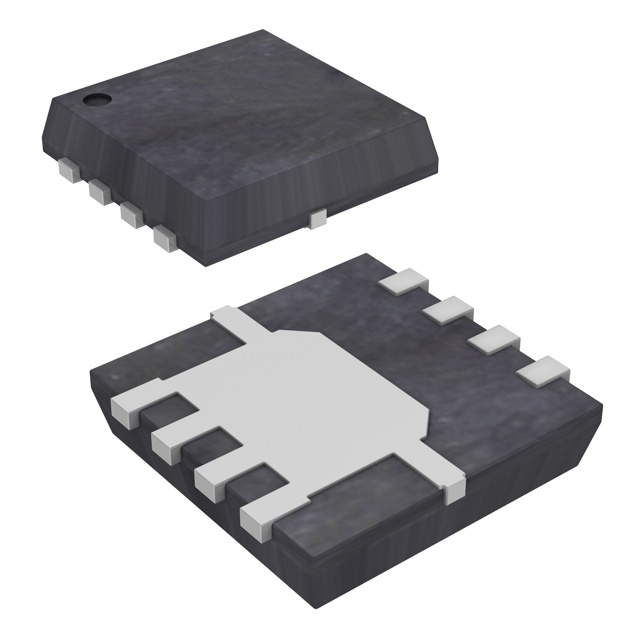

NRTS6100TFSTBG

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 50μA 6A DFN-8 贴片安装
供应商型号: Q-NRTS6100TFSTBG
供应商: 期货订购
标准整包数: 1500
ON SEMICONDUCTOR 整流二极管/整流桥 NRTS6100TFSTBG

NRTS6100TFSTBG概述

    NRTS6100TFS Trench Schottky Barrier Rectifier 技术手册解析

    产品简介


    NRTS6100TFS 是一种高性能的 Trench Schottky 整流器,采用 8-FL 封装形式。该产品设计用于高频率开关电源转换应用,如直流到直流转换器。其卓越的低正向电压降、低泄漏电流和小结电容使其特别适合高密度、高频的应用场合。此外,该产品还具备出色的浪涌能量吸收能力,适用于逆向保护和 Oring 应用。

    技术参数


    - 峰值重复反向电压(VRRM): 100V
    - 连续正向电流(IF(DC)): 6A (TC = 167°C)
    - 峰值重复正向电流(IFRM): 12A (TC = 165°C, 方波,占空比 0.5)
    - 非重复脉冲峰值浪涌电流(IFSM): 150A (正弦半波,8.3ms)
    - 热阻,结到环境(RθJA): 70°C/W
    - 热阻,结到底部(RθJCB): 2.4°C/W
    - 正向瞬时电压(VF):
    - IF = 3A, TJ = 25°C: 0.52V
    - IF = 3A, TJ = 125°C: 0.47V
    - IF = 6A, TJ = 25°C: 0.62V
    - IF = 6A, TJ = 125°C: 0.56V
    - 反向瞬时电流(IR):
    - VR = 额定直流电压, TJ = 25°C: 5.2μA
    - VR = 额定直流电压, TJ = 125°C: 50μA
    - 结电容(CJ):
    - VR = 1V, TJ = 25°C, f = 1MHz: 782pF

    产品特点和优势


    - 低正向电压降:保证更低的损耗,提高效率。
    - 高温下低漏电流:在高工作温度下仍保持优异的性能。
    - 小结电容:适合高频率开关电源。
    - 高浪涌能量吸收能力:适用于逆向保护和 Oring 应用。
    - 175°C 的工作结温:可适应恶劣的工业环境。
    - 良好的替代方案:适用于 SMA 和 SMB 封装的替换。
    - 小巧封装:提供更好的散热性能和更少的电路板空间占用。
    - 无铅、无卤素/溴化阻燃剂,符合 RoHS 标准。

    应用案例和使用建议


    - 高频率 DC/DC 转换器:利用其低正向电压降和小结电容的特点,提升整体系统效率。
    - 次级整流器:适合在大功率转换器中使用。
    - 感性负载续流二极管:在电机驱动、电源等场合起到续流作用。
    - Oring / 反向保护装置:保护电路免受逆向电压损害。

    兼容性和支持


    - 兼容性:NRTS6100TFS 具有广泛的应用范围,可以与多种电子元器件配合使用。
    - 支持服务:ON Semiconductor 提供全面的技术支持,包括应用指南和故障排除。

    常见问题与解决方案


    - 问题一: 正向电流超过额定值导致过热。
    - 解决办法: 确保散热良好,增加散热片或使用更大面积的 PCB 板。
    - 问题二: 反向漏电流过大。
    - 解决办法: 检查是否有外部因素导致电压波动,确保接线正确。
    - 问题三: 工作温度超出范围。
    - 解决办法: 使用合适的冷却方法,确保工作温度不超出 175°C 的上限。

    总结和推荐


    NRTS6100TFS 是一款针对高频、高密度应用的高性能 Trench Schottky 整流器。它具备低正向电压降、低漏电流、小结电容等优点,非常适合应用于 DC/DC 转换器、次级整流器和逆向保护等领域。其出色的热管理和高可靠性使其成为市场上的一款优秀产品。综上所述,强烈推荐该产品用于需要高性能整流器的应用场景。

NRTS6100TFSTBG参数

参数
配置 -
If - 正向电流 6A
Ir - 反向电流 50μA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
通用封装 DFN-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NRTS6100TFSTBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NRTS6100TFSTBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NRTS6100TFSTBG NRTS6100TFSTBG数据手册

NRTS6100TFSTBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4500+ ¥ 1.3777
库存: 90000
起订量: 37500 增量: 1500
交货地:
最小起订量为:4500
合计: ¥ 6199.65
