首页  >  产品百科  >  B3F4005BYOMZ

B3F4005BYOMZ

产品分类: 轻触开关
厂牌: OMRON/欧姆龙
产品描述: SPST 2.55N 通孔安装 4.3mm(高度)
供应商型号: B3F4005BYOMZ
供应商: Master
标准整包数: 500

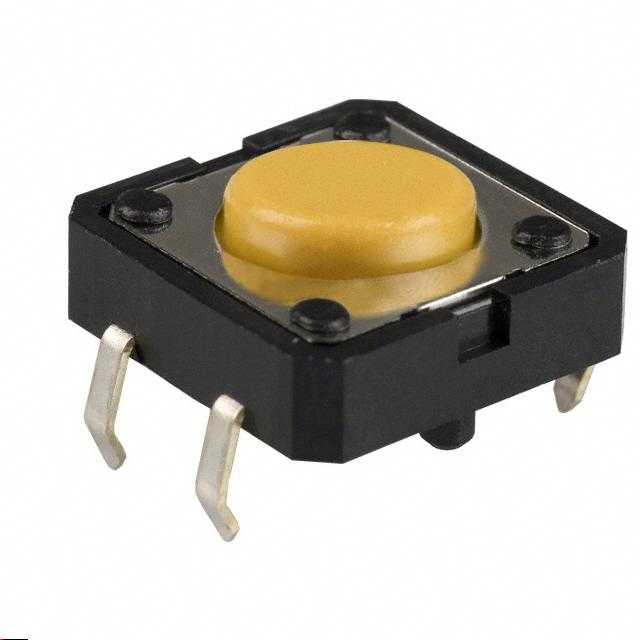

OMRON/欧姆龙 轻触开关 B3F4005BYOMZ

B3F4005BYOMZ概述

    # 电子元器件产品技术手册:B3F系列轻触开关

    1. 产品简介


    产品类型及功能
    B3F系列轻触开关是用于通过穿孔安装(Through-Hole Mounting)的开关产品,提供多种型号以满足不同应用需求。这些开关具有紧凑的设计和可靠的性能,适用于需要高耐用性和精确操作的应用场景。
    主要功能
    - 支持6×6mm和12×12mm两种尺寸,侧操作模式(Side-operated)以及镀金触点。
    - 专为恶劣环境设计,具备防腐蚀气体的能力,防止离子迁移引起的绝缘失效。
    应用领域
    B3F系列轻触开关广泛应用于消费电子、工业自动化、通信设备以及医疗设备等领域,尤其适合对开关可靠性要求较高的场合。

    2. 技术参数


    | 参数类别 | 规格 |

    | 型号 | 6×6mm、12×12mm、Side-operated系列、镀金触点、径向包装(Radial Tape) |
    | 操作次数 | 6×6mm型号:1百万次操作;12×12mm型号:1千万次操作 |
    | 接触材料 | 银合金(Standard)、镀金(Gold-plated) |
    | 额定电流电压 | 1至50mA,3至24VDC |
    | 接触电阻 | 初始值:≤100mΩ |
    | 绝缘电阻 | ≥100MΩ(使用250VDC绝缘测试仪) |
    | 耐振性能 | 振动:10~55Hz,双振幅1.5mm;冲击:100m/s²(约10G) |
    | 工作温度 | -25℃至+70℃,最大湿度85%(无结冰或凝露) |
    | 外形尺寸 | 6×6mm、12×12mm、侧操作型、径向包装 |

    3. 产品特点和优势


    独特功能
    1. 高机械与电气耐久性:如12×12mm型号可达1千万次操作,而6×6mm型号也高达1百万次操作。
    2. 镀金触点:提高接触可靠性,适应腐蚀性气体环境。
    3. 多样化封装:提供径向包装、垂直安装和高操作力版本。
    市场竞争力
    B3F系列轻触开关以其卓越的耐用性、稳定性和广泛的适用性,在电子制造行业中具有很高的市场认可度。特别适合对长时间运行稳定性有高要求的应用场景。

    4. 应用案例和使用建议


    应用案例
    - 消费电子产品:手机、遥控器、平板电脑等设备的按键开关。
    - 工业控制:机床、机器人操作面板上的按钮开关。
    - 医疗设备:手术台控制器或诊断仪器上的功能按键。
    使用建议
    1. 安装环境选择:确保使用环境符合温度、湿度的要求。
    2. 正确接线:避免过载使用,按照额定电流和电压进行连接。
    3. 定期维护:对于频繁使用的设备,建议定期检查开关状态。

    5. 兼容性和支持


    兼容性
    B3F系列轻触开关与标准PCB板兼容,可直接插入安装。此外,还支持径向包装,方便大批量生产和自动化装配。
    厂商支持
    OMRON公司提供详尽的技术文档和支持服务,包括设计指南、安装说明以及售后技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关接触不良 | 检查触点是否清洁,必要时更换镀金触点 |
    | 操作力过大 | 调整开关的操作力度,确保符合设计标准 |
    | 接触电阻过高 | 更换开关,选用质量更高的型号 |

    7. 总结和推荐


    综合评估
    B3F系列轻触开关以其出色的耐用性、稳定的性能和广泛的适应性,成为电子元器件领域的佼佼者。无论是消费电子还是工业应用,其均表现出色。
    推荐结论
    强烈推荐在高要求的电子项目中使用B3F系列轻触开关。其卓越的性能和可靠性能够为您的产品带来显著的竞争优势。
    最终评分:★★★★★

B3F4005BYOMZ参数

参数
电压额定值 -
执行器高度 -
执行器行程 -
机械寿命 -
操作力 2.55N
开关功能 -
开关配置 SPST
电流额定值 -
长*宽*高 4.3mm(高度)
安装方式 通孔安装

B3F4005BYOMZ厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

B3F4005BYOMZ数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 轻触开关 OMRON/欧姆龙 B3F4005BYOMZ B3F4005BYOMZ数据手册

B3F4005BYOMZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.2655 ¥ 2.2077
1000+ $ 0.2435 ¥ 2.0247
2500+ $ 0.2356 ¥ 1.9582
5000+ $ 0.2316 ¥ 1.8963
7500+ $ 0.2264 ¥ 1.854
25000+ $ 0.2252 ¥ 1.8445
50000+ $ 0.2252 ¥ 1.8445
库存: 20125
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 1103.85
