B3F-6022

产品分类: 轻触开关
厂牌: OMRON/欧姆龙

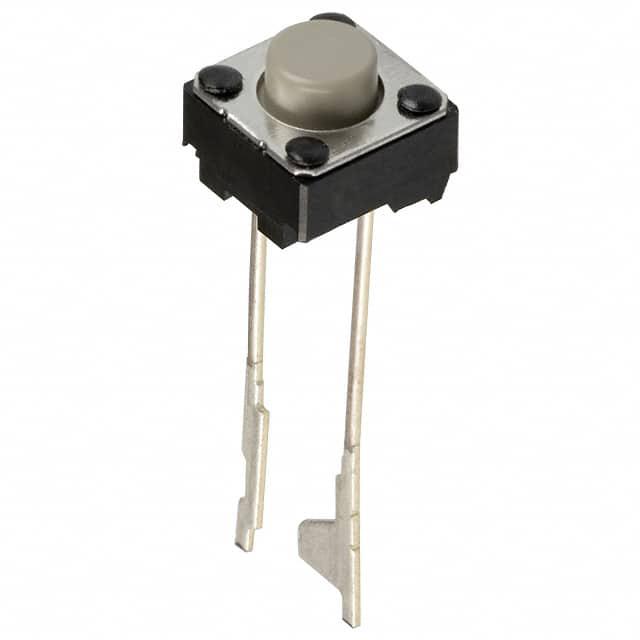

产品描述: Omron 轻触开关, 通孔接端, 尺寸 6 x 6 x 5mm, 通孔, 单刀单掷
供应商型号: B3F-6022
供应商: 云汉优选
标准整包数: 500
OMRON/欧姆龙 轻触开关 B3F-6022

B3F-6022概述

    Tactile Switch B3F 技术手册概述

    产品简介


    Tactile Switch B3F 是一款广泛应用于各种电子设备中的微动开关,它通过螺纹引脚实现通孔安装。根据外形尺寸和功能的不同,可以细分为6×6mm、12×12mm、侧操作型号及径向封装等多种模型。这些开关还提供镀金触点和侧面安装版本,适用于不同严苛环境下的应用需求。

    技术参数


    - 外形尺寸和形状: 提供多种尺寸和形式,如6×6mm和12×12mm,侧操作型和径向封装型。
    - 电性能:
    - 额定负载:1至50mA,3至24VDC(B3F-G型号:100μA至50mA,3至24VDC)。
    - 最小适用负载:10μA在1VDC下的电阻负载。
    - 操作力范围:0.98N到4.9N(分别对应100gf至500gf)。
    - 机械性能:
    - 接触可靠性:镀金触点。
    - 环境适应性:-25°C到+70°C的工作温度范围,相对湿度35%至85%(在+5°C到+35°C条件下)。
    - 耐振动和冲击性:振动时在10到55Hz频率下达到1.5mm双振幅;冲击耐受力最大为1,000m/s²(约100G)。
    - 耐用性:
    - 常规型号(B3F-1000, B3F-3000, B3F-6000系列):最小1,000,000次操作(操作力为0.98N {100gf}),对于B3F-1070系列为500,000次。
    - B3F-4000系列:3,000,000次操作(操作力为1.27N {130gf}),1,000,000次操作(操作力为2.55N {260gf})。
    - B3F-5000/5001系列:最少10,000,000次操作。

    产品特点和优势


    - 高可靠性: 采用镀金触点,有效增强接触可靠性并抵抗腐蚀气体和离子迁移引起的绝缘失效。
    - 高耐用性: 不同型号具有不同的耐用次数,满足不同应用场合的需求。
    - 广泛的适用性: 提供多种尺寸和形状,能够轻松集成到不同的设计中。
    - 安全性: 具备一定的安全机制,以避免不当使用导致的损害。

    应用案例和使用建议


    - 按键开关: 例如键盘或遥控器中的按钮开关,这些开关要求精确且耐用。
    - 自动化设备: 在自动化设备中的控制面板上使用,确保在长时间内稳定可靠的操作。
    - 消费电子产品: 如手机和平板电脑中的物理按钮。
    使用建议:
    - 预行程调节: 在设计过程中注意预行程的调节,确保操作舒适且准确。
    - 选择合适的型号: 根据具体的应用环境选择合适的操作力和电气特性的型号。
    - 安全防护: 使用前确认设备功能和安全性,特别是在关键系统中的应用。

    兼容性和支持


    - 兼容性: 本产品可与大多数标准电路板兼容。
    - 支持: 提供全面的技术文档和客户服务支持。

    常见问题与解决方案


    - 问题1: 开关动作不灵敏。
    - 解决方案: 检查操作力是否符合要求,必要时调整预行程。
    - 问题2: 触点接触不良。
    - 解决方案: 确认清洁度,检查镀层质量。
    - 问题3: 开关操作后不能正确复位。
    - 解决方案: 检查操作力是否合适,必要时更换为合适型号。

    总结和推荐


    Tactile Switch B3F凭借其高可靠性、多样化的设计和出色的电气性能,在众多应用场景中表现出色。其广泛的兼容性和丰富的技术文档使其成为市场上极具竞争力的产品之一。强烈推荐使用此产品,尤其适合对操作力和环境适应性有严格要求的应用场景。

B3F-6022参数

参数
电流额定值 50mA
电压额定值 24V(DC)
执行器高度 5mm
执行器行程 250μm
机械寿命 300000Cycles
操作力 1.5N
开关功能 Off-Mom
开关配置 SPST-NO
长*宽*高 6mm*6mm*5mm
安装方式 通孔安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装

B3F-6022厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

B3F-6022数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 轻触开关 OMRON/欧姆龙 B3F-6022 B3F-6022数据手册

B3F-6022封装设计

查看详情并下载
Symbol
Footprint
3D Model
