NX-AD3203

产品分类: 其他可编程器件
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: Z7970-ND
供应商: Digi-Key
标准整包数: 1

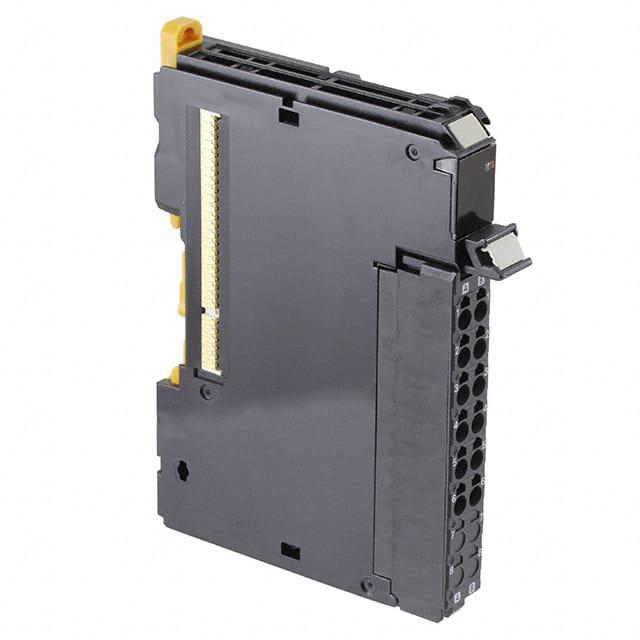

OMRON/欧姆龙 其他可编程器件 NX-AD3203

NX-AD3203概述


    产品简介


    NX-AD/DA 模拟输入输出单元
    NX-AD/DA 系列是专为满足各种机器控制需求设计的模拟输入输出单元,从通用应用到高速同步控制。该系列包括 NX-AD 和 NX-DA 两种型号,分别提供模拟输入和输出功能,适用于工业自动化领域的多种应用场合。

    技术参数


    主要技术参数:
    - 模拟输入(NX-AD)
    - 每个单元最多8个模拟输入通道
    - 输入范围:电压输入型:-10V至+10V;电流输入型:4mA至20mA
    - 分辨率:最高达1/30,000
    - 采样时间:最短10μs/通道
    - 输入方式:单端输入或差分输入
    - 连接方式:支持自由运行刷新或同步I/O刷新
    - 模拟输出(NX-DA)
    - 每个单元最多4个模拟输出通道
    - 输出范围:电压输出型:-10V至+10V;电流输出型:4mA至20mA
    - 分辨率:最高达1/30,000
    - 转换时间:最短10μs/通道
    - 输出刷新方式:自由运行刷新或同步I/O刷新
    工作环境:
    - 工作温度:0°C 至 55°C
    - 相对湿度:10% 至 95%(无冷凝)
    - 大气条件:无腐蚀性气体
    - 存储温度:-25°C 至 70°C
    - 海拔高度:最大2,000米

    产品特点和优势


    产品优势:
    - 高精度和高速度:支持最高1/30,000的分辨率和10μs/通道的采样时间,确保数据的准确性和实时性。
    - 灵活的连接方式:通过NX-bus连接到其他NX I/O单元和EtherCAT耦合单元,支持自由运行刷新或同步I/O刷新。
    - 紧凑设计:每个单元宽度仅为12mm,适合空间受限的应用场合。
    - 耐用性:符合IEC标准,具备抗振动和抗冲击性能,适合工业环境。
    - 易维护性:配备可拆卸前连接器,方便安装和维护。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制:在机床、机器人和生产线中用于采集和输出模拟信号。
    - 过程控制:在化工、食品加工等行业中用于监测和调节生产过程中的关键参数。
    使用建议:
    - 在选择模拟输入输出模块时,根据实际应用需求确定所需的输入输出通道数量。
    - 根据输入信号的类型(电压或电流)选择合适的模块型号。
    - 在连接设备时,确保正确设置输入和输出刷新方式以提高系统的响应速度和准确性。
    - 定期进行校准和检查,确保设备持续正常工作。

    兼容性和支持


    - 兼容性:NX-AD/DA系列单元可与OMRON CJ PLC、CJ系列CPU单元和ETHERNET/IP设备兼容。
    - 支持软件:Sysmac Studio软件提供了丰富的配置和监控功能,帮助用户快速搭建和管理控制系统。
    - 技术支持:OMRON公司提供全面的技术支持和售后服务,确保用户能够获得及时的帮助。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:模拟输入读数不准确
    - 解决方法:检查输入信号源是否稳定,确认电缆连接良好,并重新校准模块。
    2. 问题:模拟输出值不稳定
    - 解决方法:检查电源供应是否稳定,确认输出负载没有过载,并调整输出刷新方式以提高稳定性。
    3. 问题:系统无法识别模拟输入单元
    - 解决方法:确认单元已正确连接到系统,检查是否选择了正确的输入刷新方式,并确保通信链路无故障。

    总结和推荐


    综合评估:
    NX-AD/DA 系列模拟输入输出单元具有高精度、高速度和强大的兼容性,非常适合工业自动化控制应用。其紧凑的设计和耐用性使其能够在恶劣环境中稳定工作。此外,Sysmac Studio软件提供了强大的配置工具,简化了安装和调试流程。
    推荐使用:
    鉴于NX-AD/DA系列单元的高性能和可靠性,强烈推荐在需要高精度和实时性控制的应用场合中使用该产品。无论是机床、机器人还是生产流水线,这款单元都能够有效提升系统的控制精度和效率。

NX-AD3203参数

参数
可编程类型 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 12mm*71mm*100mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

NX-AD3203厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

NX-AD3203数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他可编程器件 OMRON/欧姆龙 NX-AD3203 NX-AD3203数据手册

NX-AD3203封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 321.5992 ¥ 2691.3833
10+ $ 286.3286 ¥ 2396.2128
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2691.38
