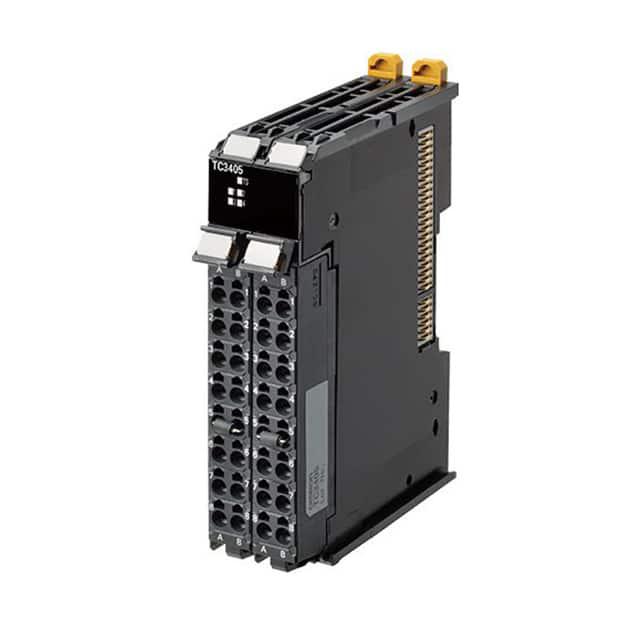

NX-TC3405

产品分类: 其他可编程器件
厂牌: OMRON/欧姆龙
产品描述: Omron I/O单元 温度控制, 用于nx 系列
供应商型号: CGC-NX-TC3405
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他可编程器件 NX-TC3405

NX-TC3405概述

    NX-TC 系列温度控制单元:新一代控制解决方案

    产品简介


    NX-TC系列温度控制单元 是由OMRON公司设计和制造的高级温度控制设备,适用于广泛的应用领域,从包装机到注塑成型。这些设备具备2或4通道的PID控制和ON/OFF控制功能,能够适应多种环境条件下的需求。此外,它们提供内置的温度传感器和自动调节功能,使系统能实时调整以保持最佳控制效果。

    技术参数


    - 型号及特性:
    - NX-TC2405:2通道,标准控制,电压输出,加热/冷却控制,适用于温度输入、电阻温度计和电流控制。
    - NX-TC2406:2通道,标准控制,电压输出,适用于温度输入和电阻温度计。
    - NX-TC2407:2通道,加热/冷却控制,双电压输出。
    - NX-TC2408:2通道,标准控制,线性电流输出。
    - NX-TC3405:4通道,标准控制,电压输出,加热/冷却控制,适用于温度输入和电阻温度计。
    - NX-TC3406:4通道,标准控制,电压输出。
    - NX-TC3407:4通道,加热/冷却控制,双电压输出。
    - NX-TC3408:4通道,标准控制,线性电流输出。
    - 电气特性:
    - 输入类型:热电偶(K, J, T, E, L, U, N, R, S, B, C/W, PL II)和铂电阻温度计(Pt100, JPt100)。
    - 输出类型:电压输出(驱动SSR)或线性电流输出。
    - 工作环境温度:0°C至55°C,湿度10%-95%,无冷凝。
    - 最大加热电流:50A AC。
    - 电源:24 VDC,负载电压范围:15至28.8 VDC。

    - 其他参数:
    - 控制周期:0.1秒至99秒。
    - 分辨率:0.1°C。
    - 转换时间:50毫秒/单元。
    - 绝缘电阻:20 MΩ最小(100V DC下)。
    - 电磁兼容性:符合IEC 61000-4-4标准。

    产品特点和优势


    1. 自适应控制:通过检测状态变化,实现自动调节。
    2. 内置多路控制功能:无需编程即可执行2或4通道的PID或ON/OFF控制。
    3. 加热/冷却控制:为水冷式挤出机提供专门的水冷输出调整功能。
    4. 用户友好界面:提供断线检测和报警功能,便于维护和故障诊断。
    5. 模块化设计:可以方便地进行安装和维护,支持拆卸式前连接器,使用免螺丝推入式终端。

    应用案例和使用建议


    - 包装机:利用温度传感器和自动滤波调整功能,可提高温度控制精度。
    - 水冷式挤出机:自动调整冷却水输出,减少温度波动,提高生产效率。
    - 工业自动化系统:集成到OMRON的系统中,用于精确控制生产过程中的温度。
    使用建议:
    - 定期校准:建议每季度进行一次温度传感器和控制单元的整体校准。
    - 环境控制:确保温度控制单元工作在规定的环境中,避免高温和高湿度对设备的影响。

    兼容性和支持


    - 兼容设备:支持与Sysmac Studio、EtherCAT®、EtherNet/IP等通信协议兼容。
    - 软件支持:提供Sysmac Studio支持软件,方便配置和监控。
    - 服务和支持:OMRON提供全面的技术支持和售后服务,确保用户能够顺利使用产品。

    常见问题与解决方案


    - Q: 如何校准温度传感器?
    - A: 按照手册中的步骤进行校准,确保使用相同批次的终端块和控制单元。

    - Q: 如何处理传感器断开问题?
    - A: 使用内置的传感器断开检测功能,及时发出警报并采取措施。

    - Q: 如何检查系统的整体准确性?
    - A: 参考手册中的精度校准指南,确保在规定的温度范围内进行测试。

    总结和推荐


    NX-TC系列温度控制单元是现代工业自动化系统不可或缺的一部分。其独特的自适应控制功能、可靠的温度检测能力和易于维护的设计使其成为众多应用领域的理想选择。对于需要高精度温度控制的应用场合,强烈推荐使用NX-TC系列。无论是包装机还是工业生产线,这些设备都能显著提升系统的稳定性和生产效率。

NX-TC3405参数

参数
可编程类型 -
最大工作供电电压 -
最小工作供电电压 -
安装方式 DIN导轨安装
应用等级 商业级
零件状态 在售
包装方式 盒装

NX-TC3405厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

NX-TC3405数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他可编程器件 OMRON/欧姆龙 NX-TC3405 NX-TC3405数据手册

NX-TC3405封装设计

查看详情并下载
Symbol
Footprint
3D Model
