XS2M-D424-2

产品分类: 圆形连接器
厂牌: OMRON/欧姆龙
产品描述: Male Pins,Plug,Threaded 焊盘 4pin Brass 3A 金 银色 隔板安装,面板安装
供应商型号: 236-XS2M-D424-2-ND
供应商: Digi-Key
标准整包数: 1

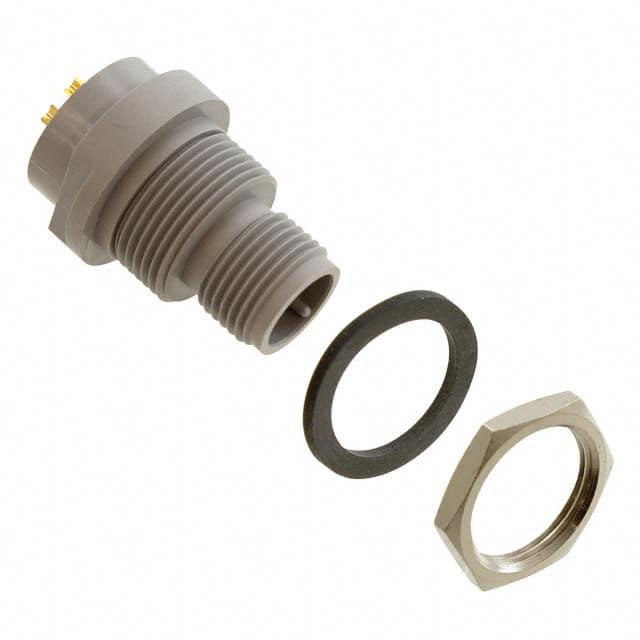

OMRON/欧姆龙 圆形连接器 XS2M-D424-2

XS2M-D424-2概述

    圆形防水连接器(M12螺纹):XS2型号技术手册解析

    1. 产品简介


    圆形防水连接器XS2是一款专为工业自动化设备设计的紧凑型防水接插件。主要用途在于各种环境下的工业设备连接,能够满足高防护等级的需求。其典型应用领域包括机器人、工厂自动化设备、以及其他需要耐水、耐尘的工业应用场合。

    2. 技术参数


    - 额定电流:4 A
    - 额定电压:250 VAC/VDC
    - 接触电阻:最大40 mΩ(20 mV最大,100 mA最大)
    - 绝缘电阻:最小1,000 MΩ(500 VDC)
    - 耐压强度:1,500 VAC,持续1分钟(漏电流:最大1 mA)
    - 防护等级:IP67(符合IEC60529标准)
    - 插拔次数:最大200次
    - 工作温度范围:-25°C 至 +70°C
    - 相对湿度范围:20% 至 85%

    3. 产品特点和优势


    - 紧凑设计:符合IP67要求,确保了在严苛环境中的可靠性和稳定性。
    - 模块化系统:多样化的连接器组合简化了布线系统,便于维护且减少了停机时间。
    - 多样化连接方式:提供三种装配方式:压接、焊接和拧紧。
    - 防火认证:带电缆的连接器通过了UL认证。
    - 标准认证:符合IEC61076-2-101 (IEC60947-5-2) 和 NECA 4202标准。

    4. 应用案例和使用建议


    在实际应用中,XS2连接器广泛用于机器人、自动装配线和工业传感器系统中。由于其卓越的防水防尘性能,适用于食品加工、化工生产和其他恶劣环境中。
    使用建议:建议在极端环境下使用时,遵循安全注意事项,特别是在高温、潮湿环境下进行操作。

    5. 兼容性和支持


    - 兼容性:XS2连接器兼容M12螺纹接口,与市场上大多数M12标准连接器兼容。
    - 技术支持:供应商提供全面的技术支持和维护服务,具体细节可参考安全注意事项章节。

    6. 常见问题与解决方案


    - 问题1:如何正确插入连接器?
    - 解决方法:将连接器旋转约1/8圈以确保正确连接。通过检查标记来确认连接状态。
    - 问题2:连接器的使用寿命?
    - 解决方法:根据制造商的规定,连接器可以插拔最多200次。频繁使用时请注意定期检查以确保可靠性。

    7. 总结和推荐


    综上所述,XS2圆形防水连接器凭借其出色的防护性能、模块化设计以及广泛的适用性,成为工业自动化领域的理想选择。对于需要高度可靠和耐用连接解决方案的应用场合,我们强烈推荐使用这款产品。无论是工业机器人还是工厂自动化设备,XS2都能提供稳定可靠的连接支持。

XS2M-D424-2参数

参数
针脚数 4pin
触头镀层 - 配接
类型 Male Pins,Plug,Threaded
颜色 银色
端接 焊盘
额定电流 3A
外壳材料 Brass
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装

XS2M-D424-2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XS2M-D424-2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 圆形连接器 OMRON/欧姆龙 XS2M-D424-2 XS2M-D424-2数据手册

XS2M-D424-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
