B3W-4105

产品分类: 轻触开关
厂牌: OMRON/欧姆龙
产品描述: 24V(DC) Off-Mom SPST-NO 3.5N 1000000Cycles 50mA 300μm 4.3mm 通孔安装 12mm*12mm*4.3mm
供应商型号: N-B3W-4105
供应商: 云汉优选
标准整包数: 1

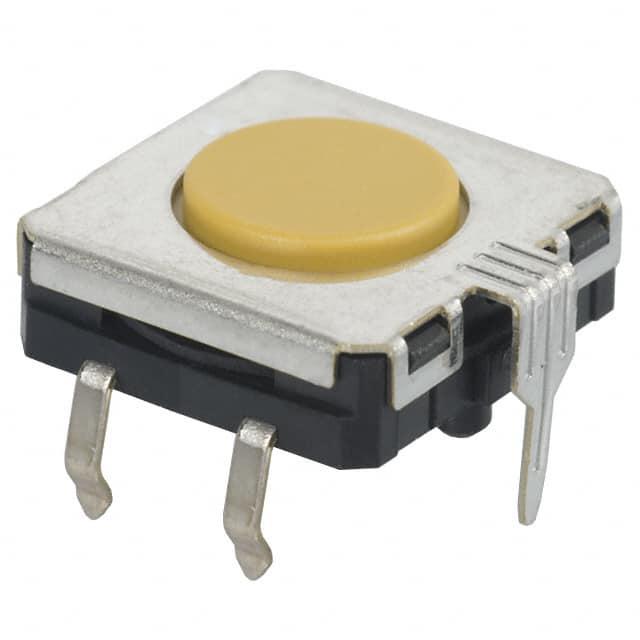

OMRON/欧姆龙 轻触开关 B3W-4105

B3W-4105概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的是密封式轻触开关B3W系列。此系列开关为插孔式安装设计,与B3F系列具有安装兼容性。B3W系列以其高可靠性而著称,其密封结构符合IP67标准(IEC 60529),能够在暴露于灰尘或水的环境中提供可靠的工作表现(终端部分除外)。B3W系列提供两种尺寸:6 × 6毫米和12 × 12毫米,适用于各种电子设备。

    技术参数


    - 型号及参数
    - B3W-1000系列
    - 接触材料:镀银
    - 按钮高度:4.3毫米
    - 操作力:1.57牛顿(最大)
    - 颜色:白色
    - 规格:包含地面端子,最小包装单位100个
    - B3W-4000系列
    - 接触材料:镀银
    - 按钮高度:4.3毫米
    - 操作力:1.96牛顿(最大)
    - 颜色:白色
    - 规格:包含地面端子,最小包装单位100个
    - 电气特性
    - 额定值(电阻负载):1到50毫安,3到24伏直流电
    - 最小适用负载:10微安(参考值)于1伏直流电(电阻负载)
    - 工作温度范围:-25°C至+70°C(湿度最大60%,无冰霜或冷凝)
    - 工作湿度范围:35%至85%(+5°C至+35°C)

    - 物理参数
    - 接触形式:单极单掷常开(SPST-NO)
    - 接触电阻(初始值):100毫欧姆(最大)
    - 绝缘电阻:100兆欧姆(最小,使用250伏直流电测试仪)

    产品特点和优势


    B3W系列轻触开关具有多项显著特点:
    - 高可靠性:采用密封结构,达到IP67防护等级,能够在灰尘和水等恶劣环境下工作。
    - 多样化的尺寸选择:提供6 × 6毫米和12 × 12毫米两种尺寸,适应不同应用需求。
    - 抗静电保护:通过地面端子防止静电积聚,提高设备安全性。
    - 耐用性强:高耐振动和冲击能力,确保长期稳定运行。
    - 快速响应:具有极短的按压反应时间(5毫秒内),提升用户体验。

    应用案例和使用建议


    B3W系列轻触开关适用于多种设备和场景,如消费电子、工业控制和医疗设备等。在消费电子领域,可用于智能家居设备的控制面板;在工业控制方面,适用于自动化机械设备的紧急停止按钮;在医疗设备领域,则可以用于医疗仪器的操作界面。
    建议在选择和使用时考虑以下几点:
    - 确保所选型号的电气参数与设备匹配。
    - 安装时注意按压方向和力度,避免过度施力导致损坏。
    - 使用环境需符合开关的工作条件,避免超出额定参数范围使用。

    兼容性和支持


    B3W系列轻触开关与现有的电路板设计兼容良好,易于集成。制造商提供详细的技术文档和专业的技术支持服务,以帮助用户顺利进行产品应用。

    常见问题与解决方案


    - 问题1:按压力度难以调整?
    - 解决方案:根据具体型号的参数,可以通过调整电路板上的电阻来改变操作力。
    - 问题2:接触不良?
    - 解决方案:检查接线是否牢固,清洁接触点并确保没有氧化物或其他杂质。

    总结和推荐


    综上所述,B3W系列轻触开关凭借其卓越的可靠性、多样化的尺寸选择以及广泛的适用性,在众多应用场景中表现出色。它不仅能够满足日常操作的需要,还能为系统提供额外的安全保障。对于寻求高性能、高稳定性的开关产品的企业和个人来说,B3W系列是一个值得推荐的选择。

B3W-4105参数

参数
开关配置 SPST-NO
电流额定值 50mA
电压额定值 24V(DC)
执行器高度 4.3mm
执行器行程 300μm
机械寿命 1000000Cycles
操作力 3.5N
开关功能 Off-Mom
长*宽*高 12mm*12mm*4.3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B3W-4105厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

B3W-4105数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 轻触开关 OMRON/欧姆龙 B3W-4105 B3W-4105数据手册

B3W-4105封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.477 ¥ 4.0545
500+ $ 0.4429 ¥ 3.7647
库存: 500
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1013.62
