B3W-1002

产品分类: 轻触开关
厂牌: OMRON/欧姆龙
产品描述: 24V(DC) Off-Mom SPST-NO 2.3N 1000000Cycles 50mA 250μm 4.3mm 通孔安装 6.6mm*6mm*4.3mm
供应商型号: CSJ-ST68289932
供应商: 海外现货
标准整包数: 1

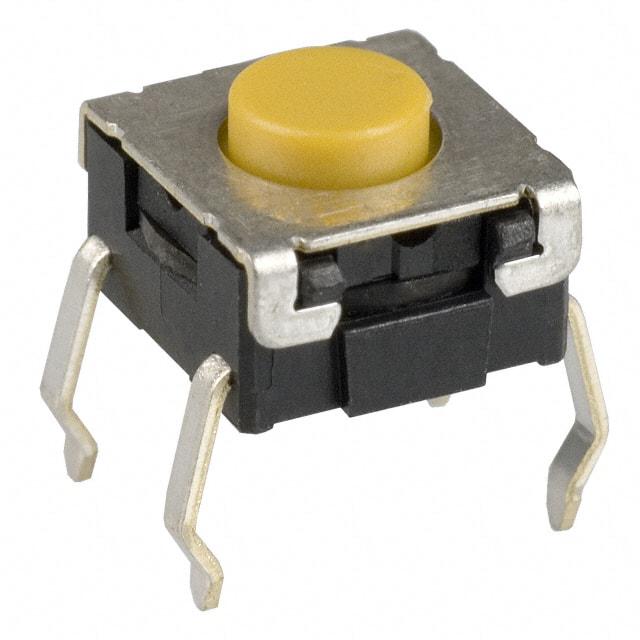

OMRON/欧姆龙 轻触开关 B3W-1002

B3W-1002概述

    Sealed Tactile Switch B3W 技术手册

    1. 产品简介


    Sealed Tactile Switch B3W 是一种密封型按键开关,适用于通过通孔安装。该系列开关与B3F系列兼容,设计上提供了高可靠性,尤其适合需要防尘防水的应用场合。B3W系列产品提供两种尺寸:6 × 6 mm 和 12 × 12 mm。开关具有不同的接触材料选项,包括镀银,以满足不同应用需求。此外,B3W系列提供带接地端子的型号,以防静电。

    2. 技术参数


    - 类型: 密封型
    - 接触材料: 镀银
    - 尺寸: 6 × 6 mm 和 12 × 12 mm
    - 操作力 (OF):
    - B3W-1000系列: 1.57 N(最大),2.26 N(最大)
    - B3W-4000系列: 1.96 N(最大),3.43 N(最大)
    - 释放力 (RF):
    - B3W-1000系列: 0.2 N(最小),0.49 N(最小)
    - B3W-4000系列: 0.29 N(最小),0.49 N(最小)
    - 预行程 (PT):
    - B3W-1000系列: 0.25 mm(允许偏差为+0.2/–0.1 mm)
    - B3W-4000系列: 0.3 mm(允许偏差为+0.2/–0.1 mm)
    - 额定值 (电阻性负载): 1 至 50 mA, 3 至 24 VDC
    - 适用负载 (参考值): 10 μA 在 1 VDC (电阻性负载)
    - 工作温度范围: -25°C 至 +70°C (湿度不超过 60%RH)
    - 工作湿度范围: 35% 至 85% (在 +5°C 至 +35°C 范围内)
    - 接触形式: 单极单掷常开 (SPST-NO)
    - 接触电阻 (初始值): 最大 100 mΩ
    - 绝缘电阻: 最小 100 MΩ (使用 250 VDC 绝缘测试仪)
    - 介电强度: 500 VAC, 50/60 Hz 持续 1 分钟
    - 复位时间: 最大 5 ms
    - 振动抵抗: 失效: 10 到 55 Hz, 1.5 mm 双幅度
    - 冲击抵抗: 破坏: 最大 1,000 m/s² (约 100 G), 失效: 最大 100 m/s² (约 10 G)
    - 耐用性:
    - B3W-1000系列: 1.57 N(标准力): 最少 1,000,000 次操作,2.26 N(高力): 最少 300,000 次操作
    - B3W-4000系列: 1.96 N(标准力): 最少 3,000,000 次操作,3.43 N(高力): 最少 1,000,000 次操作
    - 重量:
    - 6 × 6 mm: 大约 0.3 g
    - 12 × 12 mm: 大约 1 g
    - 防护等级: IEC IP67
    - 清洗: 支持

    3. 产品特点和优势


    - 密封结构: 符合IP67标准,有效防止灰尘和水的侵入。
    - 多尺寸选择: 提供6 × 6 mm和12 × 12 mm两种尺寸,满足不同应用场景的需求。
    - 防静电保护: 带接地端子的型号可保护设备免受静电影响。
    - 高可靠性: 在极端条件下也能稳定运行。
    - 耐用性高: 具有高操作次数的耐用性,确保长期使用可靠。

    4. 应用案例和使用建议


    - 应用场景: 适用于家电、工业控制、医疗设备、安全系统等领域。
    - 使用建议:
    - 在高温和高湿环境下使用时,应注意散热和除湿。
    - 定期检查设备的密封性能,确保其正常运行。
    - 对于需要频繁操作的设备,建议选择高力系列以提高耐用性。

    5. 兼容性和支持


    - 兼容性: B3W系列开关与B3F系列兼容,可以无缝替换。
    - 支持: 厂商提供详尽的技术文档和用户手册,客户可以通过官方渠道获得技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1: 开关操作力不稳定。
    - 解决方案: 检查接触材料是否氧化,必要时更换新的开关。
    - 问题2: 设备无法正确识别开关状态。
    - 解决方案: 检查接线和连接是否松动,确保接线牢固且无损坏。
    - 问题3: 开关出现误操作。
    - 解决方案: 检查是否有外部震动或冲击导致误触发,适当调整设备位置以减少干扰。

    7. 总结和推荐


    Sealed Tactile Switch B3W系列以其高可靠性、多种尺寸选择和防尘防水能力,在多个应用领域中表现出色。对于需要高性能和高可靠性的应用场景,B3W系列是一个值得信赖的选择。建议在进行选择时根据具体应用场景和要求来挑选合适的型号。总体而言,B3W系列是非常推荐的产品。

B3W-1002参数

参数
电压额定值 24V(DC)
执行器高度 4.3mm
执行器行程 250μm
机械寿命 1000000Cycles
操作力 2.3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
长*宽*高 6.6mm*6mm*4.3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B3W-1002厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

B3W-1002数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 轻触开关 OMRON/欧姆龙 B3W-1002 B3W-1002数据手册

B3W-1002封装设计

查看详情并下载
Symbol
Footprint
3D Model
