XS5GD4S7

产品分类: 圆形连接器
厂牌: OMRON/欧姆龙
产品描述: Male Pins,Plug,Push-Twist 螺纹 4pin Zinc Alloy 4A 金 银色,黑色 导线安装,自由悬挂,通孔安装 58.7mm(长度)
供应商型号:
供应商:
标准整包数: 0

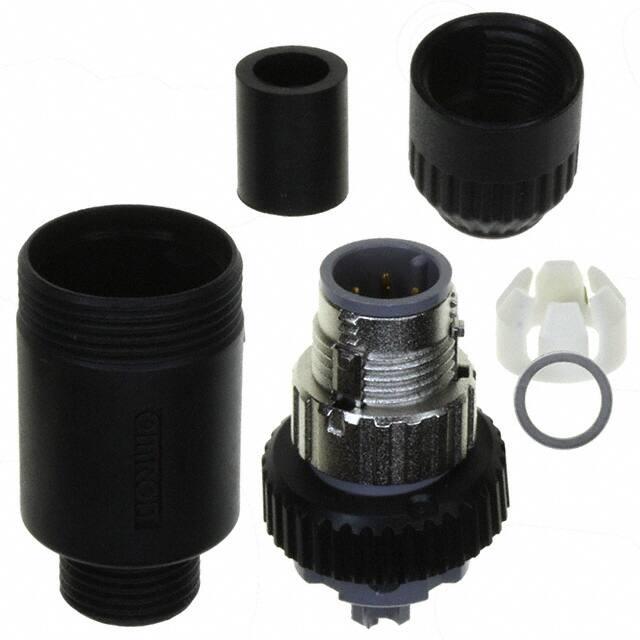

OMRON/欧姆龙 圆形连接器 XS5GD4S7

XS5GD4S7概述


    产品简介


    CS5M系列智能点击连接器(M12型)
    产品类型:圆型防水连接器(M12 Smartclick)
    主要功能:
    - 快速锁紧机制,实现快速、可靠的连接。
    - IP67防护等级,适用于恶劣环境下的工业自动化应用。
    - 支持多种线缆连接方式,如焊接、压接、IDC连接等。
    应用领域:
    - 自动化控制、机器人技术
    - 汽车制造、机床控制
    - 物流运输系统
    - 化工及食品加工行业

    技术参数


    | 参数 | 值 |

    | 额定电流 | 4 A |
    | 额定电压 | 250 VDC |
    | 接触电阻 | ≤40 mΩ |
    | 绝缘电阻 | ≥1,000 MΩ |
    | 耐压强度 | 1,500 VAC 1min|
    | 防护等级 | IP67 |
    | 插入次数 | ≥50次 |
    | 锁紧力 | 拉力100N/15s, 扭矩1 N·m/15s |
    | 线缆拉力强度 | 拉力100N/15s, 扭矩1 N·m/15s(线径6mm) |
    | 锁定操作力 | 0.1至0.25 N·m |
    | 工作温度范围 | -25°C至70°C |
    | 工作湿度范围 | 20%至85% |
    | 使用寿命 | 最多可进行10次线压修复(同一外部直径和线径) |

    产品特点和优势


    CS5M系列智能点击连接器具备以下特点和优势:
    - 易于安装:通过“一键式”Smartclick技术,用户可以快速、准确地完成连接,减少人为误差。
    - 高可靠性:连接器设计具有高抗振动能力,确保在工业环境中长期稳定运行。
    - 高防护等级:IP67防护等级使其适用于水和尘埃等恶劣环境。
    - 多功能连接方式:提供多种连接方式,包括IDC、压接、焊接、螺钉连接等,以满足不同需求。
    - 多样化电缆选择:可根据具体应用场景选择不同长度和材质的电缆,以适应各种复杂的工作环境。

    应用案例和使用建议


    案例:
    - 工业自动化控制:应用于汽车制造流水线上的传感器连接,通过智能点击连接器快速且可靠地进行连接,提高了生产效率和安全性。
    - 物流系统:在物流分拣系统的传感器和控制器之间使用,减少了布线时间,提高了系统的灵活性和可维护性。
    使用建议:
    - 安装时:在连接器插入时,要确保电缆的方向正确,并旋转至适当位置,以确保连接稳固。
    - 定期检查:在日常使用中,应定期检查连接器的状态,确保无损坏并保持良好的接触。
    - 适用范围:对于不同的应用场合,建议选用适合的电缆型号和长度,以保证最佳性能。

    兼容性和支持


    兼容性:
    - 可以与M12螺丝传感器和执行器配合使用,提供多种组合方式的连接。
    - 连接器插头与插孔之间的组合可以灵活配置。
    支持:
    - 用户可通过咨询OMRON代表获取详细的产品说明和技术支持。
    - 提供详细的安装和维护指南,以便用户更好地理解和使用该产品。

    常见问题与解决方案


    问题1:连接后连接器未能完全锁定,发出异常声音。
    解决方案:检查连接器是否正确插入,旋转到指定位置并确认发出的点击声。
    问题2:连接器在振动环境下松动。
    解决方案:确保使用正确的扭矩(0.39至0.49 N·m)紧固连接器,避免过度震动导致松动。
    问题3:在极端条件下,连接器出现接触不良。
    解决方案:检查连接器的清洁度和密封性,如有必要进行清洁和重新紧固。

    总结和推荐


    总结:
    CS5M系列智能点击连接器凭借其便捷的安装方式、高度的可靠性、卓越的防护性能以及多种连接方式,成为了众多工业自动化应用场景中的理想选择。该产品不仅简化了安装过程,还能在苛刻的工业环境中持续稳定工作,大大提升了用户的生产效率和设备稳定性。
    推荐:
    鉴于CS5M系列连接器的独特功能和优势,强烈推荐使用于各类自动化控制、机器人技术等领域。无论是新项目还是现有系统升级,CS5M系列连接器都将是您提高系统效率和可靠性的首选解决方案。

XS5GD4S7参数

参数
颜色 银色,黑色
端接 螺纹
额定电流 4A
外壳材料 Zinc Alloy
针脚数 4pin
触头镀层 - 配接
类型 Male Pins,Plug,Push-Twist
长*宽*高 58.7mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

XS5GD4S7厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XS5GD4S7数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 圆形连接器 OMRON/欧姆龙 XS5GD4S7 XS5GD4S7数据手册

XS5GD4S7封装设计

查看详情并下载
Symbol
Footprint
3D Model
