XS5G-D418

产品分类: 圆形连接器
厂牌: OMRON/欧姆龙
产品描述: Omron M12圆形连接器插头, XS5系列, 4芯, 电缆安装, 焊接, IP67
供应商型号: 7948684
供应商: 海外现货
标准整包数: 1

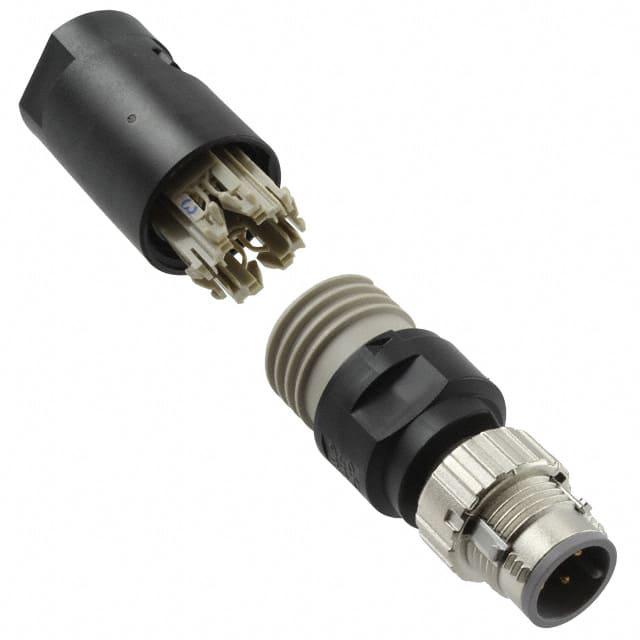

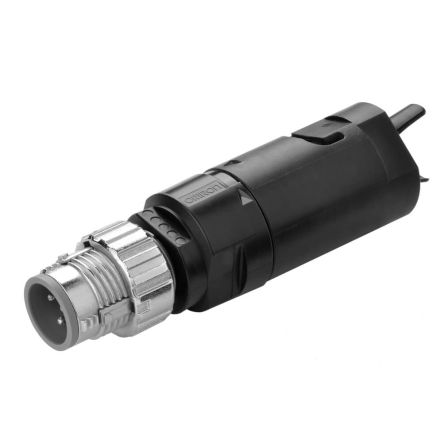

OMRON/欧姆龙 圆形连接器 XS5G-D418

XS5G-D418概述

    # Round Water-resistant Connectors (M12 Smartclick) XS5

    产品简介


    基本介绍
    CSMXS5是一种专为工业自动化设计的圆形防水连接器,采用M12接口标准。它具有独特的“一键式”锁紧机制,能够显著减少安装时间,确保连接稳固可靠。该系列连接器广泛应用于机器人、工业自动化设备及各种需要高防护等级的环境中。
    主要功能
    - 简化安装:通过“一键式”旋转锁定机制,使连接操作更加简便快捷。
    - 高防护等级:提供IP67防护等级,有效防止灰尘和水分侵入。
    - 多种连接方式:提供IDC、压接、焊接和螺纹连接等多种装配方式,适用于不同场景需求。
    - 广泛的温度适应性:工作温度范围为-25°C至+70°C,确保在极端环境下正常运行。
    应用领域
    CSMXS5系列连接器主要应用于机器人技术、工业自动化、工厂自动化系统、AGV(自动引导车)以及其他需要高度可靠连接的场合。

    技术参数


    规格参数
    - 额定电流:4A
    - 额定电压:250VDC
    - 接触电阻:最大40mΩ(20mV,100mA)
    - 绝缘电阻:最小1,000 MΩ(500VDC)
    - 耐压强度:1,500 VAC持续1分钟(泄漏电流:最大1mA)
    - 防护等级:IP67(IEC60529)
    工作环境
    - 工作温度:-25°C至+70°C
    - 湿度范围:20%至85%
    其他参数
    - 插入次数:50次
    - 抗拉强度:100N/15秒
    - 抗扭强度:1 N·m/15秒
    - 电缆夹持强度:100N/15秒(直径6mm)

    产品特点和优势


    独特功能
    - 一键式锁紧:用户只需旋转大约1/8圈即可实现快速连接,提高效率并减少错误率。
    - 坚固耐用:机械振动不会导致连接松动,无需定期重新紧固。
    - 兼容性好:可以与M12螺纹传感器和执行器相兼容,方便集成。
    市场竞争力
    CSMXS5系列连接器以其高效、可靠、易用的特点在市场上脱颖而出。相较于传统连接器,它能够显著缩短安装时间,并且具备出色的环境适应能力,因此非常适合对连接器性能要求较高的工业环境。

    应用案例和使用建议


    实际应用案例
    - 机器人自动化:在机器人控制系统中,CSMXS5连接器用于连接电源线、信号线等,确保机器人的稳定运行。
    - 工业自动化设备:在生产线上的各种设备之间,如传感器与控制器之间的连接,该连接器能够提供可靠的电气连接。
    使用建议
    - 环境适应性:在选择合适的连接器时,需考虑实际工作环境中的温度、湿度等因素,确保选型符合要求。
    - 安全操作:在使用过程中,遵循手册中的安全预防措施,特别是在处理高电压和高电流应用时。

    兼容性和支持


    兼容性
    CSMXS5连接器不仅支持直接与M12螺纹连接器对接,还提供多种连接方式,如IDC、压接、焊接和螺纹连接,满足不同的应用需求。
    厂商支持
    厂商提供全面的技术支持和售后服务,用户可通过咨询OMRON代表获取更多详细信息和技术支持。

    常见问题与解决方案


    常见问题
    1. 如何判断连接是否正确锁紧?
    - 通过旋转后听到的“咔嗒”声来确认连接是否到位。
    2. 连接器如何保持防水防尘?
    - 连接器使用橡胶密封圈,确保在插拔过程中的密封性。
    3. 连接器是否可以重复使用?
    - 根据手册,连接器可以在一定程度上重复使用,但重复插拔次数不应超过50次。
    解决方案
    - 如遇到任何问题,建议查阅官方手册或联系技术支持团队以获取专业的指导和帮助。

    总结和推荐


    综合评估
    CSMXS5系列连接器凭借其便捷的操作、高防护等级和广泛的应用领域,在工业自动化领域表现卓越。其独特的锁紧机制不仅提高了连接的可靠性,还显著减少了安装时间。
    推荐使用
    综上所述,CSMXS5连接器是工业自动化领域中值得信赖的选择。对于追求高效、可靠连接解决方案的企业和个人而言,该系列产品无疑是一个优秀的选择。

XS5G-D418参数

参数
端接 -
额定电流 4A
外壳材料 Zinc Alloy
针脚数 4pin
触头镀层 - 配接
类型 Male Pins,Plug,Push-Twist
颜色 银色,黑色
长*宽*高 66mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售

XS5G-D418厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XS5G-D418数据手册
