XS2C-D4S1

产品分类: 圆形连接器
厂牌: OMRON/欧姆龙

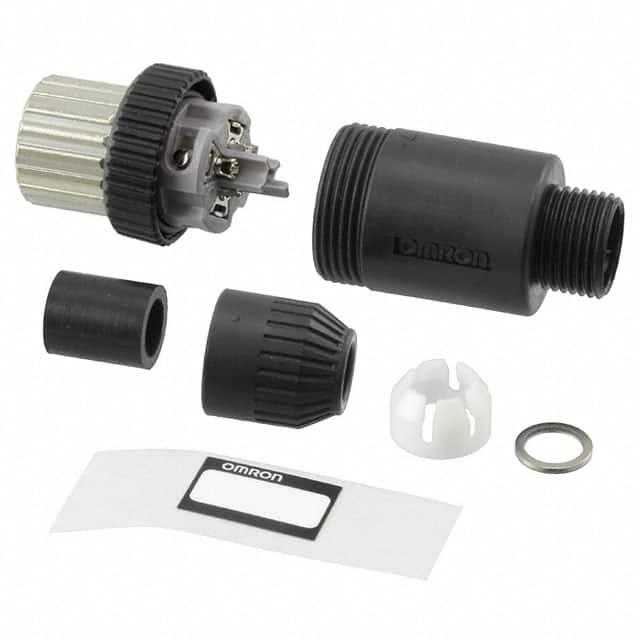

产品描述: Omron M12圆形连接器插座, XS2系列, 4芯, 螺钉拧紧
供应商型号: CGC-XS2C-D4S1
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 圆形连接器 XS2C-D4S1

XS2C-D4S1概述

    电子元器件产品技术手册:Round Water-resistant Connectors (M12 Threads) XS2

    产品简介


    Round Water-resistant Connectors (M12 Threads) 系列由OMRON公司开发,主要用于工业自动化和机器人系统。这些连接器符合IP67防护等级,确保在严苛环境下的可靠性能。主要功能包括防水防尘、阻燃设计和高机械强度。应用领域广泛,如工厂自动化、机器人技术、物流仓储及各种机械设备的控制接口。

    技术参数


    - 基本规格
    - 额定电流:4A
    - 额定电压:250VAC/VDC
    - 插拔次数:200次
    - 接触电阻:最大40mΩ(20mV和100mA)
    - 绝缘电阻:最小1,000 MΩ(500VDC)
    - 耐压测试:1,500VAC持续1分钟(泄漏电流:最大1mA)

    - 工作环境
    - 温度范围:-25°C到70°C
    - 湿度范围:20%至85%

    - 防护等级
    - IP67:完全防尘和短时间浸水防护

    - 电缆规格
    - 电缆直径:6mm、5mm、4mm
    - 电缆长度:0.3m至20m(具体型号请参考数据手册)

    产品特点和优势


    - 紧凑型设计:满足IP67要求,确保在恶劣环境下的可靠性。
    - 多种连接方式:提供直角和直通两种连接方式,支持螺纹连接和快速卡口连接。
    - 防火性能:获得UL认证,适合使用于需要防火的应用场合。
    - 模块化设计:多种连接器组合,简化接线和维护,减少停机时间。
    - 耐高温:最高工作温度可达70°C,适用于工业高温环境。

    应用案例和使用建议


    - 工厂自动化:用于机器视觉系统、传感器、编码器等设备之间的连接。
    - 机器人技术:适用于工业机器人与控制系统间的信号传输。
    - 物流仓储:用于自动分拣系统的传感器和执行器之间。
    使用建议:
    - 在高温环境下使用时,确保电缆材料符合相应标准,避免损坏。
    - 定期检查连接器的插拔次数,超过限制需及时更换。
    - 为延长使用寿命,定期清理连接器端子和密封圈,防止灰尘和湿气影响性能。

    兼容性和支持


    - 兼容性:与现有M12规格的其他品牌设备兼容。
    - 技术支持:提供详细的安装指南和维护文档,技术支持团队24小时在线解答疑问。

    常见问题与解决方案


    - 问题:连接器接触不良
    - 解决方案:检查连接器插针是否变形或生锈,清洁后重新连接。
    - 问题:外壳损坏
    - 解决方案:更换新的外壳,注意安装方向和紧固力度。
    - 问题:电缆断裂
    - 解决方案:确保电缆弯曲半径符合制造商要求,使用适当的保护套管。

    总结和推荐


    综上所述,Round Water-resistant Connectors (M12 Threads) 系列是一款高性能、可靠且灵活的连接器,特别适用于各种严苛环境下的工业应用。该系列产品凭借其卓越的防护性能、可靠的电气特性和简便的维护操作,在市场上具有很强的竞争力。因此,我们强烈推荐此系列连接器给对连接器性能有高要求的客户。

XS2C-D4S1参数

参数
针脚数 4pin
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 银色,黑色
端接 螺纹
额定电流 4A
外壳材料 Brass
长*宽*高 54.9mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

XS2C-D4S1厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XS2C-D4S1数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 圆形连接器 OMRON/欧姆龙 XS2C-D4S1 XS2C-D4S1数据手册

XS2C-D4S1封装设计

查看详情并下载
Symbol
Footprint
3D Model
