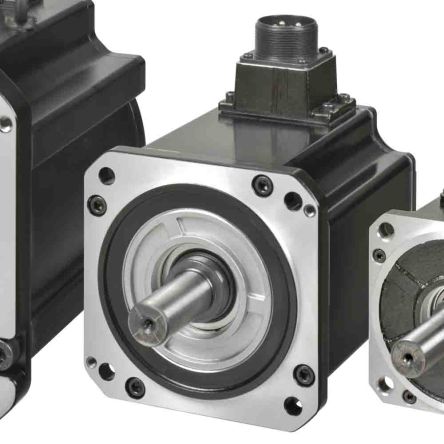

R88M-1L3K030C-BS2

产品分类: 其他驱动器
厂牌: OMRON/欧姆龙
产品描述: Omron 3 kW伺服电机 三相, 1S系列, 400 V
供应商型号: R88M-1L3K030C-BS2
供应商: 期货订购
标准整包数: 3000
OMRON/欧姆龙 其他驱动器 R88M-1L3K030C-BS2

R88M-1L3K030C-BS2概述

    AC Servo System 1S-Series 技术手册解析

    1. 产品简介


    产品类型:交流伺服系统(AC Servo System)
    主要功能:提供精确的电机控制和高性能的运动控制解决方案,适用于各种自动化和机器人应用。
    应用领域:广泛应用于自动化设备、工业机器人、半导体制造设备、印刷机械、包装机械等需要高精度运动控制的领域。

    2. 技术参数


    - 输入电压:单相100至120VAC(85至132V)、单相和三相200至240VAC(170至252V)、三相380至480VAC(323至504V)
    - 频率范围:50/60Hz(47.5至63Hz)
    - 控制电路电源电压:24VDC(21.6至26.4V)
    - 操作环境温度:0至55°C,湿度最大90%(无凝结)
    - 存储环境温度:-20至65°C,湿度最大90%(无凝结)
    - 绝缘电阻:主电路/动力端子与PE端子之间最小0.5MΩ(500VDC)
    - 耐压强度:主电路/动力端子与PE端子之间1500VAC(50/60Hz)持续1分钟
    - 防护等级:IP20(内置在IP54面板)

    3. 产品特点和优势


    - 简单安装和布线:显著提高板设计效率。
    - 高速通信:EtherCAT通讯周期可达125微秒。
    - 安全性能:支持通过安全输入信号和EtherCAT通讯实现安全控制。
    - 电池自由系统:减少维护和空间需求。
    - 高精度编码器:配备23位绝对值编码器。
    - 大扭矩输出:最大瞬时扭矩可达350%(200V,750W最大)。

    4. 应用案例和使用建议


    - 自动化设备:在高度自动化的生产线上,例如半导体制造设备,用于精准的定位和移动控制。
    - 机器人应用:工业机器人手臂需要精确的控制和快速响应,该伺服系统能提供高效稳定的运动控制。
    - 印刷机械:确保高速运行下的精确位置控制,避免误差积累。
    - 包装机械:精确控制物料的输送和分拣,提高包装质量和效率。
    使用建议:
    - 在安装过程中,严格按照手册指导进行布线和连接,确保系统稳定运行。
    - 定期检查系统温度和电流消耗,确保在允许范围内。
    - 使用支持EtherCAT通讯的控制器进行系统集成,提高整体系统的灵活性和扩展性。

    5. 兼容性和支持


    - 兼容性:该系统支持多种控制器,如PMAC控制器、NY系列IPC RTOS控制器等,方便系统集成。
    - 支持和维护:提供了详尽的技术文档和支持软件Sysmac Studio,便于用户快速掌握和解决问题。

    6. 常见问题与解决方案


    - Q1:为什么在开机时可能会出现再生电路错误?
    - A1:可能是由于电源开启速度过慢导致。请确保电源容量足够大,且总容量大于伺服驱动器及其外围设备的总容量。

    - Q2:如何处理绝缘电阻测量时的测试结果异常?
    - A2:在进行绝缘电阻测量前,请先断开所有与伺服驱动器的连接。否则可能导致伺服驱动器损坏。

    7. 总结和推荐


    该AC伺服系统1S系列以其卓越的性能、稳定可靠的操作以及广泛的兼容性,在工业自动化领域具有明显的优势。建议在需要高精度和高稳定性控制的应用中使用此产品。无论是在生产线自动化、机器人控制还是精密设备操作中,该伺服系统都能提供高效的解决方案。对于寻求高品质伺服驱动系统的客户,该系列产品是一个值得信赖的选择。

R88M-1L3K030C-BS2参数

参数
拓扑 -
驱动数量 -
零件状态 在售
包装方式 散装

R88M-1L3K030C-BS2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

R88M-1L3K030C-BS2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他驱动器 OMRON/欧姆龙 R88M-1L3K030C-BS2 R88M-1L3K030C-BS2数据手册

R88M-1L3K030C-BS2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 7411.1526
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 22233457.8
