Z3003E

产品分类: 音频变压器
产品描述: 1:1:2 Audio Transformer 10KΩ 2.2KΩ(Typ) 10KΩ 2.1KΩ(Typ) 通孔安装 32mm*15mm*27mm
供应商型号: 6675969
供应商: 海外现货
标准整包数: 1

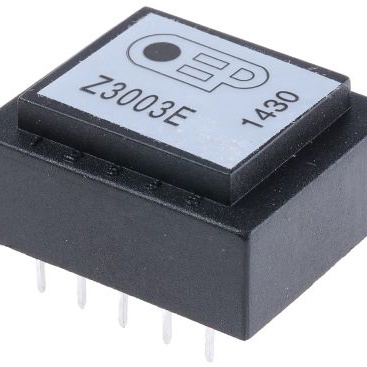

OXFORD ELECTRICAL PRODUCTS 音频变压器 Z3003E

Z3003E概述


    产品简介


    Z3003E 电磁屏蔽变压器
    Z3003E 是一款高性能电磁屏蔽变压器,适用于各种音频和电信号处理系统。这款变压器具有出色的电气特性和抗干扰能力,能够确保信号传输过程中的稳定性和可靠性。其主要功能包括隔离信号源、提高信号质量和抗干扰性能,广泛应用于专业音响设备、广播设备和通信设备等领域。

    技术参数


    - 尺寸与重量
    - 尺寸:33 x 28 x 16mm
    - 重量:0.045kg
    - 引脚直径:0.80mm
    - 电气特性
    - 比率:1+1 至 2
    - 电源阻抗:10k ohms
    - 最佳负载阻抗:10k ohms
    - 频率范围:20Hz - 20kHz,± 0.2dB
    - 总谐波失真(THD):< 1% 在 +20dB
    - 共模抑制比(CMRR):< -60dB @ 10kHz
    - 初级直流电阻:2.1k ohms ± 15%
    - 次级直流电阻:2.2k ohms ± 15%
    - 额定电感:61.2H @ 100Hz, 0.27V
    - 工作温度范围:-20°C 至 +70°C
    - 其他特性
    - 配备静电屏和杂散磁场屏
    - 可选配穆磁材料屏蔽罩,可减少电磁干扰达 30dB
    - 600欧姆版本可供选择,零件编号为 Z3001E/2

    产品特点和优势


    - 卓越的信号质量:Z3003E 具有优异的频率响应和低失真特性,确保信号在传输过程中保持纯净。
    - 强大的抗干扰能力:共模抑制比高,有效降低外部电磁干扰的影响。
    - 灵活的应用:适用于多种场合,包括专业音响设备、广播设备和通信设备等。
    - 可靠的设计:采用优质的原材料和先进的制造工艺,确保长期稳定运行。

    应用案例和使用建议


    应用场景:
    - 专业音响系统中的前置放大器和均衡器
    - 广播电台和电视台的音频传输设备
    - 通信系统的信号耦合和隔离装置
    使用建议:
    - 确保安装环境温度不超过规定的范围,避免高温对变压器性能产生影响。
    - 对于需要更高抗干扰性能的场合,可以选用配备穆磁材料屏蔽罩的版本。
    - 在连接时注意正确区分初级和次级绕组,以确保信号正常传输。

    兼容性和支持


    - 兼容性:Z3003E 可与多种音频和电信号处理设备兼容,具体兼容性请参考产品手册。
    - 支持与维护:制造商提供全面的技术支持和售后服务,用户在使用过程中如有任何疑问,可随时联系技术支持团队。

    常见问题与解决方案


    1. Q: 如何确认安装温度是否合适?
    - A: 参考产品手册中的工作温度范围(-20°C 至 +70°C),确保安装环境温度在此范围内。
    2. Q: 电磁干扰严重影响设备运行怎么办?
    - A: 考虑更换为配备穆磁材料屏蔽罩的版本,以提高抗干扰性能。
    3. Q: 如何正确区分初级和次级绕组?
    - A: 查看产品手册中的接线图,严格按照接线要求进行连接。

    总结和推荐


    总结:
    Z3003E 电磁屏蔽变压器凭借其卓越的信号质量、强大的抗干扰能力和广泛的应用领域,成为众多高端音频和电信号处理设备的理想选择。其出色的性能使其在市场上具备很强的竞争优势。
    推荐:
    对于追求高品质音频信号传输和卓越抗干扰性能的用户,强烈推荐使用 Z3003E。无论是专业音响系统还是通信设备,这款变压器都能提供可靠且稳定的性能表现。

Z3003E参数

参数
匝数比 1:1:2
次级直流阻抗(DCR) 2.2KΩ(Typ)
变压器类型 Audio Transformer
绝缘电压 -
初级侧阻抗 10KΩ
频率范围 -
功率水平 -
次级侧阻抗 10KΩ
初级直流阻抗(DCR) 2.1KΩ(Typ)
回波损耗 -
额定功率 -
长*宽*高 32mm*15mm*27mm
安装方式 通孔安装

Z3003E厂商介绍

Oxford Electrical Products(OEP)是一家专门从事电气产品制造和分销的公司。它主要提供以下几类产品:

1. 电缆和电线:OEP提供各种类型的电缆和电线,包括同轴电缆、光纤电缆、电源电缆等,广泛应用于通信、电力传输和数据传输等领域。

2. 连接器:OEP生产和销售各种连接器,包括射频连接器、电源连接器、数据连接器等,广泛应用于通信、电子设备和工业自动化等领域。

3. 电缆组件:OEP提供定制化的电缆组件,包括同轴电缆组件、电源电缆组件等,满足客户的特定需求。

4. 电气配件:OEP提供各种电气配件,包括电缆接头、电缆夹、电缆标签等,用于电缆管理和维护。

OEP的优势在于:

1. 产品质量:OEP注重产品质量,提供符合国际标准的电缆和电气产品。

2. 定制化服务:OEP提供定制化的电缆组件和电气配件,满足客户的特定需求。

3. 快速响应:OEP拥有强大的供应链和物流系统,能够快速响应客户的需求。

4. 技术支持:OEP提供专业的技术支持,帮助客户解决技术问题。

Z3003E数据手册

厂牌 PDF简要描述 下载
OXFORD ELECTRICAL PRODUCTS 音频变压器 OXFORD ELECTRICAL PRODUCTS Z3003E Z3003E数据手册

Z3003E封装设计

查看详情并下载
Symbol
Footprint
3D Model
