125D

产品分类: 音频变压器
产品描述: General Purpose 1.5Ω~15Ω 10W 1.2KΩ~25KΩ 10W 150Hz~15KHz 导线安装,底座安装 82.55mm*44.45mm*50.8mm
供应商型号: HA-125D
供应商: 海外现货
标准整包数: 1

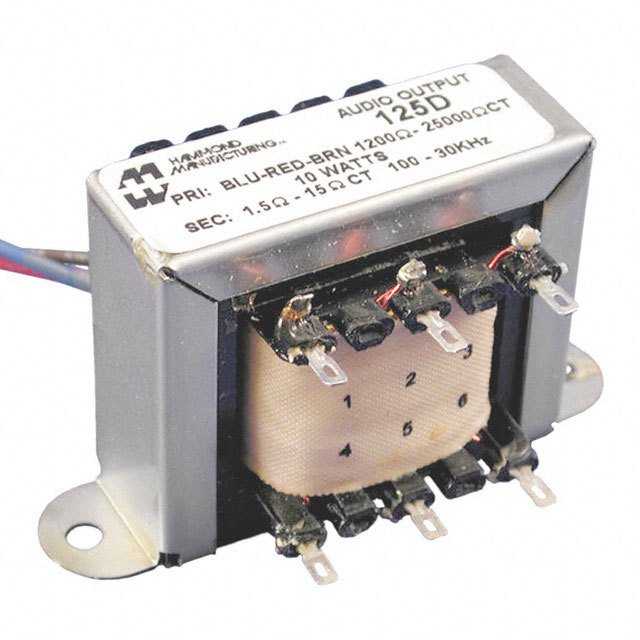

HAMMOND MANUFACTURING 音频变压器 125D

125D概述

    Hammond Mfg. 125A-125E系列推挽式管输出变压器

    产品简介


    Hammond Mfg.推出的125A-125E系列推挽式管输出变压器是专为音频应用设计的产品,适用于通用目的或替换用途。该系列变压器特别适用于推挽式管输出电路,但若需单端使用,则可以考虑Hammond的125SE系列产品。该系列变压器提供多种阻抗选项,适合不同类型的扬声器连接,具有广泛的适用范围。

    技术参数


    该系列变压器的主要技术参数如下:
    - 最大直流偏置(每侧): 15mA(125E型号)
    - 最大功率: 15W(125E型号)
    - 初级电感: 2.99H(125E型号)
    - 初级重量: 1.5磅(125E型号)
    - 总体尺寸: 3.69英寸 x 2.00英寸 x 2.31英寸 x 3.13英寸(125E型号)
    - 安装孔直径: 0.19英寸(125E型号)
    该系列变压器具有以下阻抗选项:
    - 初级阻抗: 1,200至25,000欧姆
    - 次级阻抗: 1.5至15欧姆
    不同阻抗组合下的初级阻抗见下表:
    | Speaker To | 1.5 | 2 | 3.2 | 4 | 6 | 8 | 12 | 15 |
    |
    | 1 & 2 | 27000 | - | - | - | - | - | - | - |
    | 2 & 3 | 18000 | 24000 | - | - | - | - | - | - |
    | 3 & 4 | 16500 | 22000 | - | - | - | - | - | - |
    | 4 & 5 | 10000 | 13500 | 21600 | 27000 | - | - | - | - |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |
    频率响应:在全额定功率下,150 Hz至15 kHz(±1dB最大,相对于1 kHz)

    产品特点和优势


    1. 广泛适用性: 该系列变压器提供多种阻抗选择,能够满足不同音频系统的需要。
    2. 高性能: 在全功率范围内具有优秀的频率响应。
    3. 安装方便: 开放式设计便于安装和接线,初级引线长度不少于5英寸。
    4. 可靠耐用: 经过严格测试,确保在各种环境下稳定运行。

    应用案例和使用建议


    1. 典型应用: 用于高端音响系统、乐器放大器、家庭影院等。
    2. 使用建议:
    - 在选择阻抗时,确保次级阻抗与扬声器匹配。
    - 确保正确的初级阻抗匹配以获得最佳性能。
    - 安装时要注意散热问题,特别是在高功率应用中。

    兼容性和支持


    - 兼容性: 与各种扬声器和其他音频设备兼容。
    - 支持: Hammond Mfg.提供全面的技术支持和售后服务,确保用户能获得最佳体验。

    常见问题与解决方案


    1. Q: 变压器无法正常工作
    - A: 检查连接是否正确,确保初级和次级阻抗匹配。
    2. Q: 音质失真
    - A: 调整阻抗设置,确保与扬声器阻抗相匹配。
    3. Q: 过热问题
    - A: 确保良好通风,避免长时间高功率使用。

    总结和推荐


    Hammond Mfg.的125A-125E系列推挽式管输出变压器是一款高质量、高可靠性的音频变压器,具备广泛的阻抗选择和优良的性能表现。它不仅适用于专业音响系统,还适合对音质有较高要求的爱好者。总体而言,这是一款值得推荐的音频组件。

125D参数

参数
匝数比 -
变压器类型 General Purpose
额定功率 10W
次级直流阻抗(DCR) -
次级侧阻抗 1.5Ω~15Ω
初级侧阻抗 1.2KΩ~25KΩ
频率范围 150Hz~15KHz
功率水平 10W
回波损耗 -
绝缘电压 -
初级直流阻抗(DCR) -
长*宽*高 82.55mm*44.45mm*50.8mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

125D厂商介绍

Hammond Manufacturing是一家专注于制造高质量电气机柜和外壳的公司。他们的产品主要分为以下几个类别:

1. 机柜和外壳:包括标准机柜、定制机柜、壁挂式机柜和户外机柜等,适用于各种工业和商业环境。

2. 机箱:提供各种尺寸和配置的机箱,适用于电子设备、计算机硬件和其他技术设备的保护。

3. 配件:包括机柜安装件、电缆管理解决方案、冷却系统和其他辅助设备,以确保机柜内部的设备运行稳定。

4. 定制解决方案:根据客户需求,提供定制化的机柜和外壳设计,以满足特定的应用需求。

Hammond Manufacturing的优势在于:

1. 高质量材料:使用耐用的金属和塑料材料,确保产品在各种环境下都能保持稳定性能。

2. 定制化服务:提供定制化设计和制造服务,以满足客户的特定需求。

3. 广泛的产品线:提供多种类型的机柜和外壳,适用于各种应用场景。

4. 快速交货:拥有高效的生产和物流系统,能够快速响应客户需求。

5. 环保意识:致力于生产环保的产品,并在生产过程中减少对环境的影响。

125D数据手册

厂牌 PDF简要描述 下载
HAMMOND MANUFACTURING 音频变压器 HAMMOND MANUFACTURING 125D 125D数据手册

125D封装设计

查看详情并下载
Symbol
Footprint
3D Model
