125C

产品分类: 音频变压器
产品描述: General Purpose 1.5Ω~15Ω 8W 1.2KΩ~25KΩ 8W 150Hz~15KHz 导线安装,底座安装 71.37mm*38.1mm*42.93mm
供应商型号: HA-125C
供应商: 海外现货
标准整包数: 1

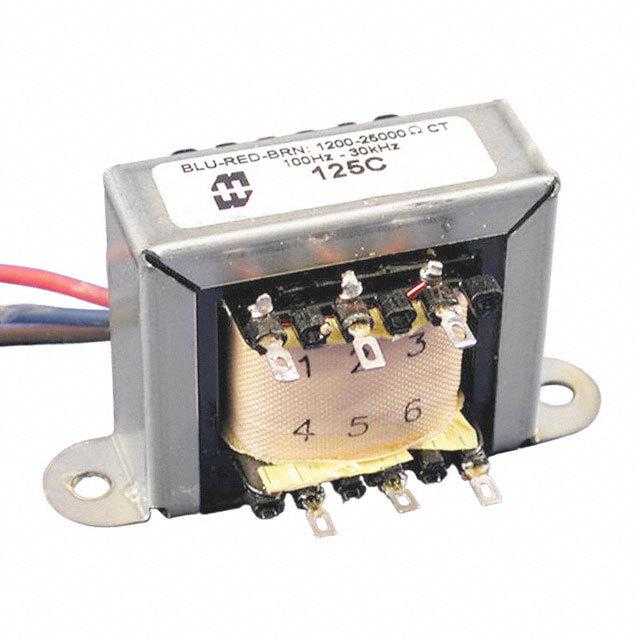

HAMMOND MANUFACTURING 音频变压器 125C

125C概述

    #

    产品简介


    Hammond Manufacturing Ltd. 推出的125A-125E系列通用推挽管输出变压器是一款适用于音频放大电路的电子元器件。此系列产品设计用于推挽式管输出电路的通用替代或新应用。如果需要单端使用,可选择125SE系列。此系列产品通过提供广泛的初级和次级阻抗匹配选项,确保了出色的频率响应(150 Hz 至 15 kHz,额定功率下±1dB以内),以适应多种应用需求。

    技术参数


    - 最大直流偏置: 每侧30mA到60mA之间(具体数值取决于型号)
    - 初级电感: 1.2kΩ至25kΩ不等
    - 次级阻抗: 1.5Ω至15Ω
    - 初级引线长度: 最小5英寸
    - 频率响应: 150 Hz 至 15 kHz(±1dB内,参照1kHz)
    - 尺寸与重量: 见下表
    | 型号 | 额定功率 (W) | 最大直流偏置 (mA) | 初级电感 (H) | 初级重量 (lbs) | A (in) | B (in) | C (in) | D (in) | G (in) |

    | 125A | 3 | 20 | 14.94 | 0.19 | 2.06 | 1.25 | 1.19 | 1.75 | 0.19 |
    | 125B | 5 | 35 | 8.97 | 0.3 | 2.38 | 1.38 | 1.38 | 2.00 | 0.19 |
    | 125C | 8 | 45 | 5.60 | 0.5 | 2.81 | 1.50 | 1.69 | 2.38 | 0.19 |
    | 125D | 10 | 55 | 4.48 | 1 | 3.25 | 1.75 | 2.00 | 2.81 | 0.19 |
    | 125E | 15 | 60 | 2.99 | 1.5 | 3.69 | 2.00 | 2.31 | 3.13 | 0.19 |

    产品特点和优势


    - 广泛的阻抗匹配选项: 次级阻抗范围为1.5Ω至15Ω,初级阻抗范围为1,200Ω至25,000Ω,适合多种不同的负载条件。
    - 优异的频率响应: 150 Hz 至 15 kHz的宽广频率响应范围,适用于多种音频应用。
    - 开放式结构: 简化的安装和接线,初级引线长度最小为5英寸,次级端子方便连接(除了125B型号)。

    应用案例和使用建议


    125A-125E系列变压器广泛应用于音频放大器,扬声器驱动等领域。为了确保最佳性能,在连接时请参考手册中的阻抗连接图表,合理选择初级和次级之间的阻抗匹配。例如,当使用1.5Ω次级阻抗的扬声器时,可以采用125A型号的变压器,并选择适当的初级阻抗以达到理想的音质效果。

    兼容性和支持


    - 兼容性: 125A-125E系列支持多种音频应用中的初级和次级阻抗组合。对于较小尺寸但需要更少阻抗选项的应用场合,可以考虑Hammond Manufacturing的125H系列。
    - 技术支持: 厂商提供详尽的技术文档和支持服务,有助于用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题: 变压器工作时发热异常。
    - 解决方案: 确保正确的负载阻抗匹配,避免过载运行。

    - 问题: 扬声器声音失真。
    - 解决方案: 检查次级引线是否牢固连接,同时确认扬声器阻抗是否与变压器次级阻抗相匹配。

    总结和推荐


    综上所述,Hammond Manufacturing Ltd. 的125A-125E系列通用推挽管输出变压器凭借其广泛的阻抗匹配选项、优异的频率响应和开放式的结构设计,成为音频放大器应用的理想选择。该产品具备良好的兼容性和详细的支持文档,能有效帮助用户解决实际应用中可能遇到的问题。因此,我们强烈推荐此系列变压器给对音频设备开发有兴趣的工程师和技术人员。

125C参数

参数
绝缘电压 -
初级直流阻抗(DCR) -
初级侧阻抗 1.2KΩ~25KΩ
功率水平 8W
变压器类型 General Purpose
匝数比 -
次级侧阻抗 1.5Ω~15Ω
回波损耗 -
次级直流阻抗(DCR) -
额定功率 8W
频率范围 150Hz~15KHz
长*宽*高 71.37mm*38.1mm*42.93mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

125C厂商介绍

Hammond Manufacturing是一家专注于制造高质量电气机柜和外壳的公司。他们的产品主要分为以下几个类别:

1. 机柜和外壳:包括标准机柜、定制机柜、壁挂式机柜和户外机柜等,适用于各种工业和商业环境。

2. 机箱:提供各种尺寸和配置的机箱,适用于电子设备、计算机硬件和其他技术设备的保护。

3. 配件:包括机柜安装件、电缆管理解决方案、冷却系统和其他辅助设备,以确保机柜内部的设备运行稳定。

4. 定制解决方案:根据客户需求,提供定制化的机柜和外壳设计,以满足特定的应用需求。

Hammond Manufacturing的优势在于:

1. 高质量材料:使用耐用的金属和塑料材料,确保产品在各种环境下都能保持稳定性能。

2. 定制化服务:提供定制化设计和制造服务,以满足客户的特定需求。

3. 广泛的产品线:提供多种类型的机柜和外壳,适用于各种应用场景。

4. 快速交货:拥有高效的生产和物流系统,能够快速响应客户需求。

5. 环保意识:致力于生产环保的产品,并在生产过程中减少对环境的影响。

125C数据手册

厂牌 PDF简要描述 下载
HAMMOND MANUFACTURING 音频变压器 HAMMOND MANUFACTURING 125C 125C数据手册

125C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 47.38 ¥ 401.3086
10+ $ 46.69 ¥ 395.4643
15+ $ 45.885 ¥ 388.646
50+ $ 45.31 ¥ 383.7757
75+ $ 44.735 ¥ 378.9054
200+ $ 44.16 ¥ 374.0352
库存: 65
起订量: 8 增量: 1
交货地:
最小起订量为:4
合计: ¥ 1605.23
