1750A

产品分类: 音频变压器
产品描述: 53.11:1 单端高保真音响,超线性 - 电子管输出 8Ω 1.02Ω 3.5W 22.8KΩ 1.065KΩ 3.5W 70Hz~15KHz 导线安装,底座安装 50.8mm*36.58mm*45.03mm
供应商型号: HA-1750A
供应商: 海外现货
标准整包数: 1

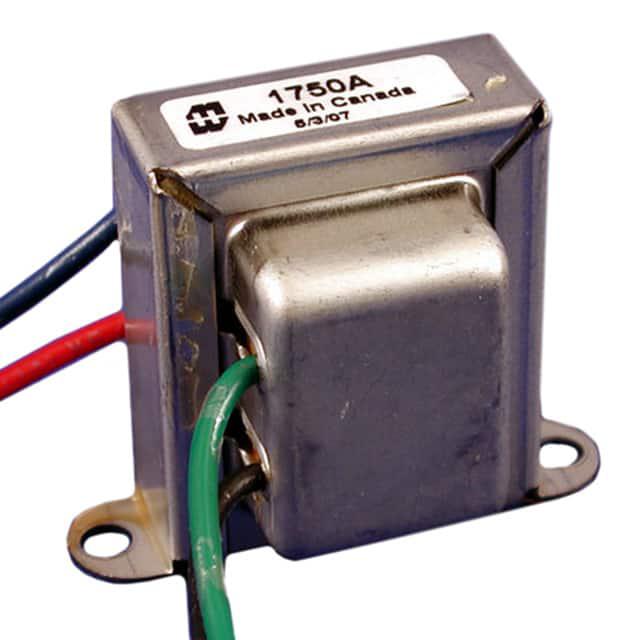

HAMMOND MANUFACTURING 音频变压器 1750A

1750A概述

    Hammond 1750A 管吉他放大器输出变压器技术手册

    1. 产品简介


    Hammond 1750A 管吉他放大器输出变压器是一款专为管式吉他放大器设计的高性能电子元器件。其主要功能是将放大器内部产生的音频信号转换成适合驱动扬声器的声音信号。此款变压器适用于多种管式吉他放大器,尤其适用于那些需要经典音色再现的应用场合。

    2. 技术参数


    - 尺寸:
    - A: 2.000" ±0.063
    - B: 1.440" ±0.125
    - C: 1.745" ±0.063
    - D: 1.719" ±0.063
    - G: 0.187" ±0.015
    - 阻抗和电感:
    - 初级线圈:蓝红
    - 电感量:31.0 H
    - 阻抗:190 KOhm
    - 次级线圈:黑绿
    - 电感量:39.09 mH
    - 阻抗:1.54 H
    - 直流电阻(DCR):
    - 初级线圈:蓝红
    - 电阻:1750 A
    - 次级线圈:黑绿
    - 电阻:0.966 Ohm
    - 输出功率:3.5 W
    - 输出阻抗:8 Ohms
    - 频率响应:70 Hz - 15 KHz
    - 失真度:小于1.5% @ 70 Hz
    - 漏感量:
    - 初级线圈:蓝红
    - 次级线圈:黑绿
    - 击穿电压:1500 VRMS
    - 工作温度范围:-40°C 至 105°C

    3. 产品特点和优势


    Hammond 1750A 管吉他放大器输出变压器具有以下特点和优势:
    - 兼容性:专为替换原始设备而设计,外观相似,可直接替代原有部件。
    - 材料和设计:尽可能保持与原始部件相同的材料和设计规格,以保留原始声音特性。
    - 开放式结构:配备最少6英寸长的初级和次级引脚,便于安装和布线。
    - 频率响应:具有宽广的频率响应范围(70 Hz - 15 KHz),确保声音质量。
    - 低失真度:在70 Hz时失真度小于1.5%,提供清晰且纯净的声音输出。

    4. 应用案例和使用建议


    这款变压器广泛应用于各种管式吉他放大器中,特别适用于需要高保真音质的应用场合。以下是一些常见的使用建议:
    - 在连接变压器时,请确保正确的接线顺序和极性,避免造成短路或其他损坏。
    - 在安装过程中,要特别注意散热,尤其是在高温环境下使用时。
    - 定期检查并清洁引脚,确保良好的电气接触。

    5. 兼容性和支持


    Hammond 1750A 输出变压器适用于大多数管式吉他放大器型号,但具体适用性需根据具体设备的规格确定。Hammond Manufacturing 提供了详细的安装指南和支持服务,包括使用手册和技术文档。如果需要进一步的技术支持,可通过公司官网联系技术支持团队。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方法:
    - 问题1:失真度过高
    - 解决方案:检查输入信号强度是否超过额定值;确认连接正确,无短路现象。

    - 问题2:频率响应不足
    - 解决方案:检查变压器是否按规范安装,确认没有外部干扰影响。
    - 问题3:过热
    - 解决方案:检查冷却系统是否正常工作,确保工作环境通风良好。

    7. 总结和推荐


    Hammond 1750A 管吉他放大器输出变压器凭借其出色的性能参数、广泛的频率响应范围和低失真度,成为吉他爱好者和专业音乐人的理想选择。它不仅能够满足高品质音效的需求,还能保持原始的音色特性,非常适合用于复古风格的吉他放大器。因此,我强烈推荐此款产品。

1750A参数

参数
初级侧阻抗 22.8KΩ
功率水平 3.5W
回波损耗 -
额定功率 3.5W
匝数比 53.11:1
变压器类型 单端高保真音响,超线性 - 电子管输出
次级侧阻抗
初级直流阻抗(DCR) 1.065KΩ
次级直流阻抗(DCR) 1.02Ω
绝缘电压 -
频率范围 70Hz~15KHz
长*宽*高 50.8mm*36.58mm*45.03mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

1750A厂商介绍

Hammond Manufacturing是一家专注于制造高质量电气机柜和外壳的公司。他们的产品主要分为以下几个类别:

1. 机柜和外壳:包括标准机柜、定制机柜、壁挂式机柜和户外机柜等,适用于各种工业和商业环境。

2. 机箱:提供各种尺寸和配置的机箱,适用于电子设备、计算机硬件和其他技术设备的保护。

3. 配件:包括机柜安装件、电缆管理解决方案、冷却系统和其他辅助设备,以确保机柜内部的设备运行稳定。

4. 定制解决方案:根据客户需求,提供定制化的机柜和外壳设计,以满足特定的应用需求。

Hammond Manufacturing的优势在于:

1. 高质量材料:使用耐用的金属和塑料材料,确保产品在各种环境下都能保持稳定性能。

2. 定制化服务:提供定制化设计和制造服务,以满足客户的特定需求。

3. 广泛的产品线:提供多种类型的机柜和外壳,适用于各种应用场景。

4. 快速交货:拥有高效的生产和物流系统,能够快速响应客户需求。

5. 环保意识:致力于生产环保的产品,并在生产过程中减少对环境的影响。
