125B

产品分类: 音频变压器
产品描述: General Purpose 1.5Ω~15Ω 5W 1.2KΩ~25KΩ 5W 150Hz~15KHz 导线安装,底座安装 60.45mm*35.05mm*35.05mm
供应商型号: ET-4142616
供应商: 海外现货
标准整包数: 1

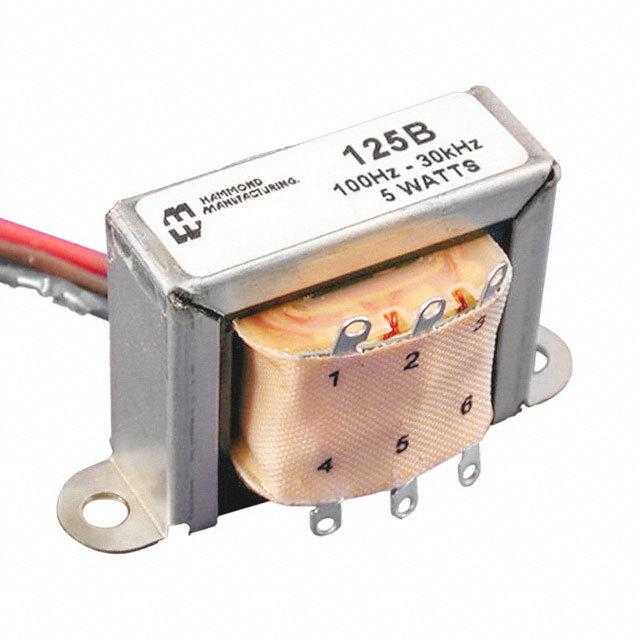

HAMMOND MANUFACTURING 音频变压器 125B

125B概述

    Hammond Mfg. Universal Push-Pull Tube Output (125A-125E Series) 技术手册

    产品简介


    Hammond Mfg. 的 Universal Push-Pull Tube Output (125A-125E Series) 是一款专为推挽式管输出电路设计的音频变压器。它适用于通用目的或替换用途,尤其适合在音频放大器和其他高功率音响设备中使用。对于单端应用,用户可参考其125SE系列。

    技术参数


    1. 频率响应:在满额定功率下,150 Hz 至 15 kHz(+/- 1 db 最大参考1 kHz)。
    2. 线圈阻抗:初级线圈阻抗从1,200到25,000欧姆,次级线圈阻抗从1.5到15欧姆。
    3. 最大直流偏置每侧:见下表。
    4. 电感量:见下表。
    5. 重量:见下表。
    6. 整体尺寸:见下表。
    | 型号 | 功率(W) | 最大直流偏置(mA) | 电感量(H) | 初级线圈重量(lbs) | 总尺寸(A x B x C x D) (英寸) | 安装孔直径(G) (英寸) |
    ||
    | 125A | 3 | 20 | 14.94 | 0.19 | 2.06 x 1.25 x 1.19 x 1.75 | 0.19 |
    | 125B | 5 | 35 | 8.97 | 0.30 | 2.38 x 1.38 x 1.38 x 2.00 | 0.19 |
    | 125C | 8 | 45 | 5.60 | 0.50 | 2.81 x 1.50 x 1.69 x 2.38 | 0.19 |
    | 125D | 10 | 55 | 4.48 | 1.00 | 3.25 x 1.75 x 2.00 x 2.81 | 0.19 |
    | 125E | 15 | 60 | 2.99 | 1.50 | 3.69 x 2.00 x 2.31 x 3.13 | 0.19 |

    产品特点和优势


    - 广泛的适用性:适用于多种音频设备,特别是推挽式管输出电路。
    - 高频响应:具有优异的150 Hz至15 kHz的频率响应范围。
    - 结构坚固:开放式设计且初级引线长度不少于5英寸,便于连接和使用。
    - 多选择:提供多个初级和次级阻抗选项,方便根据具体需求进行选择。

    应用案例和使用建议


    - 应用案例:常用于音响放大器、功放设备、乐器扩音系统等场合。
    - 使用建议:确保正确连接初级和次级线圈以匹配负载阻抗,可以查看提供的阻抗连接表来确定正确的连接方式。此外,在使用时要注意冷却散热,防止过热导致损坏。

    兼容性和支持


    - 兼容性:该系列产品可与其他标准的推挽式管输出电路兼容。
    - 支持:Hammond Mfg. 提供优质的售后服务和技术支持,帮助用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:如何确定合适的阻抗连接?
    - 解决方案:参考阻抗连接表,根据负载的具体要求选择适当的初级和次级线圈连接方式。
    2. 问题:设备过热怎么办?
    - 解决方案:确保良好的通风散热条件,避免长时间高功率运行,必要时可以使用外部散热装置。

    总结和推荐


    Hammond Mfg. 的 Universal Push-Pull Tube Output (125A-125E Series) 在音频应用领域表现出色,具有广泛的适用性、优异的频率响应和可靠的设计。如果你正在寻找高质量的推挽式管输出变压器,这款产品是一个非常不错的选择。

125B参数

参数
次级侧阻抗 1.5Ω~15Ω
变压器类型 General Purpose
初级直流阻抗(DCR) -
次级直流阻抗(DCR) -
绝缘电压 -
频率范围 150Hz~15KHz
匝数比 -
功率水平 5W
额定功率 5W
初级侧阻抗 1.2KΩ~25KΩ
回波损耗 -
长*宽*高 60.45mm*35.05mm*35.05mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

125B厂商介绍

Hammond Manufacturing是一家专注于制造高质量电气机柜和外壳的公司。他们的产品主要分为以下几个类别:

1. 机柜和外壳:包括标准机柜、定制机柜、壁挂式机柜和户外机柜等,适用于各种工业和商业环境。

2. 机箱:提供各种尺寸和配置的机箱,适用于电子设备、计算机硬件和其他技术设备的保护。

3. 配件:包括机柜安装件、电缆管理解决方案、冷却系统和其他辅助设备,以确保机柜内部的设备运行稳定。

4. 定制解决方案:根据客户需求,提供定制化的机柜和外壳设计,以满足特定的应用需求。

Hammond Manufacturing的优势在于:

1. 高质量材料:使用耐用的金属和塑料材料,确保产品在各种环境下都能保持稳定性能。

2. 定制化服务:提供定制化设计和制造服务,以满足客户的特定需求。

3. 广泛的产品线:提供多种类型的机柜和外壳,适用于各种应用场景。

4. 快速交货:拥有高效的生产和物流系统,能够快速响应客户需求。

5. 环保意识:致力于生产环保的产品,并在生产过程中减少对环境的影响。

125B数据手册

厂牌 PDF简要描述 下载
HAMMOND MANUFACTURING 音频变压器 HAMMOND MANUFACTURING 125B 125B数据手册

125B封装设计

查看详情并下载
Symbol
Footprint
3D Model
