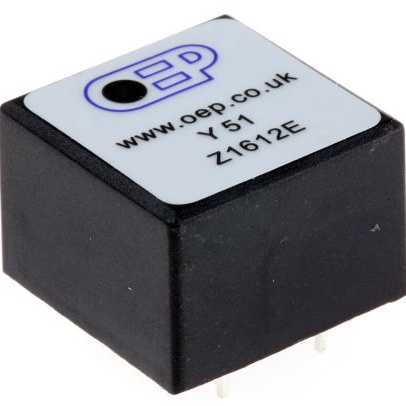

Z1612E

产品分类: 音频变压器
产品描述: 1:1 Encapsulated Line Isolating Transformer 68.4Ω(Typ) -20dB(Typ) @ 0.2KHz to 4KHz 68.4Ω(Typ) 通孔安装 18mm*12.5mm*18mm
供应商型号: 1172350
供应商: element14
标准整包数: 1
OXFORD ELECTRICAL PRODUCTS 音频变压器 Z1612E

Z1612E概述


    产品简介


    产品名称:Type TFO 48 PCB Mounting Encapsulated Line Isolation Transformer
    Type TFO 48 是一款专为印刷电路板(PCB)设计的封装线隔离变压器。它主要应用于电信、局域网(LAN)、照明、医疗设备、音频设备、安全系统、控制系统、电子支付终端(EPOS)以及仪器仪表等领域。Type TFO 48 以其卓越的性能和可靠性,成为各种应用中的理想选择。

    技术参数


    - 输入/输出比例: 600:600
    - 插入损耗: ≤1.5 dB (200 Hz - 4 kHz)
    - 回波损耗: ≥-24 dB (200 Hz - 4 kHz)
    - 线性度: <0.03% THD (300 Hz - 4 kHz @ -10 dBm/600 Ω)
    - 饱和电压: <10 V RMS (50 Hz), 65 V 峰值
    - 隔离等级: 加强型隔离(测试条件:4 kV RMS,持续1分钟)
    - 漏感: 约4 mH
    - 信号噪声比: 33 dB
    - 阻抗: 初级端 50 Ω ±10%,次级端 60 Ω ±10%
    - 认证标准: 符合 EN60950 和 EN41003 标准
    - 材料: 树脂封装在阻燃外壳中,所有材料符合 UL94-V0 等级要求

    产品特点和优势


    Type TFO 48 通过三部分同心缠绕线圈的设计,提高了初级与次级的耦合效果,增强了频率响应和回波损耗特性。此外,它具有低失真、高隔离性能和优良的线性度,使其在电信、医疗和音频设备等领域有着广泛的应用。相较于其他类似设备,如 OEP1200,Type TFO 48 在性能上有所提升,能够满足更高的行业标准和用户需求。

    应用案例和使用建议


    Type TFO 48 常用于需要进行线隔离的场合,例如 V.34 应用中的电话线路隔离。在实际应用中,用户可以利用它来提高系统的稳定性和信号传输质量。建议在安装时,确保良好的接地以减少电磁干扰。对于需要特别关注信号完整性与隔离性的应用,Type TFO 48 能够提供可靠的解决方案。

    兼容性和支持


    Type TFO 48 具有良好的兼容性,适用于多种电子设备和系统。制造商提供了全面的技术支持和售后服务,包括安装指导、故障排除和维修服务。这确保了用户在使用过程中能够得到及时有效的帮助。

    常见问题与解决方案


    1. 问:插入损耗较高怎么办?
    - 答:检查连接线是否接触良好,或更换符合标准的线缆。
    2. 问:如何避免过热?
    - 答:确保适当的散热措施,如合理布置设备、使用散热片或风扇。
    3. 问:如何确认隔离等级是否达标?
    - 答:通过专业的测试设备进行隔离电压测试,确保达到 4 kV RMS 的标准。

    总结和推荐


    Type TFO 48 在性能指标上表现出色,具备低失真、高隔离度和优良的线性度,适用于电信、医疗、音频等多种应用场景。它的设计和制造都达到了高标准,能够满足苛刻的应用需求。因此,强烈推荐给需要高性能线隔离变压器的用户和工程师们。

Z1612E参数

参数
频率范围 -
次级侧阻抗 -
功率水平 -
额定功率 -
变压器类型 Encapsulated Line Isolating Transformer
匝数比 1:1
初级侧阻抗 -
初级直流阻抗(DCR) 68.4Ω(Typ)
绝缘电压 -
回波损耗 -20dB(Typ) @ 0.2KHz to 4KHz
次级直流阻抗(DCR) 68.4Ω(Typ)
长*宽*高 18mm*12.5mm*18mm
安装方式 通孔安装
