首页  >  产品百科  >  Z21808C

Z21808C

产品分类: 音频变压器
产品描述: 1:6 Audio Transformer 1.5KΩ(Typ) 150Ω 45Ω(Typ) 通孔安装 25mm*18.5mm*19.3mm
供应商型号: 6676050
供应商: 海外现货
标准整包数: 1

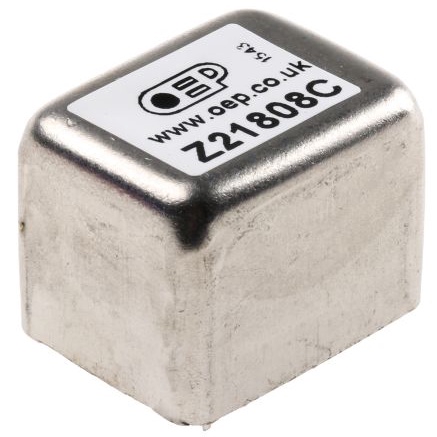

OXFORD ELECTRICAL PRODUCTS 音频变压器 Z21808C

Z21808C概述


    产品简介


    本产品是一款微型麦克风/线路输入变压器,型号为 Z21808C。它主要用于麦克风输入阶段,适用于中等源阻抗(约5kΩ)的应用场合,这类应用通常包括使用中阻射极电阻双极晶体管和运算放大器(如NE5534)。此外,它也可用于线路电平输入,尤其是在电流模式有源输入电路中。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 |

    | 初级线圈直流电阻 (引脚2 - 4) | - | - | 24Ω |
    | 次级线圈直流电阻 (引脚6 - 9) | - | - | 689Ω |
    | 一次二次绕组匝数比 | 1:6 | - | - |
    | 绕组抽头匝数比 | - | 1:1.8 | - |
    | 频率响应 (3dB点) | 5Hz | 10Hz | 65kHz |
    | -1dBu时最大输出电压 | - | - | 0dBu |
    | 总谐波失真 (THD) | 0.003% | - | 0.006% |
    | 信噪比 (SNR) | 65dB | - | 75dB |
    | 共模抑制比 (CMRR) | 10kHz | - | 120dB |
    | 线性度 (THD) | -10dBu, 1kHz | - | - |

    产品特点和优势


    这款微型麦克风/线路输入变压器具有以下特点和优势:
    - 高精度:匝数比为1:6,并且在1:1.8处有抽头,确保信号转换的准确性。
    - 低失真:总谐波失真(THD)在典型值下仅为0.003%,能够提供干净的音频信号。
    - 高信噪比:高达75dB的信噪比,适用于对噪声敏感的应用场合。
    - 共模抑制比高:在10kHz时达到120dB,有效减少共模干扰。
    - 轻量设计:重量仅45g,便于集成到紧凑的设计中。

    应用案例和使用建议


    应用案例
    这款变压器可用于专业音频设备,例如调音台、音频接口和录音棚设备。它特别适合于麦克风前置放大器和线路输入模块,以确保音频信号的高保真传输。
    使用建议
    为了获得最佳性能,请遵循以下建议:
    - 将1号和5号引脚接地,未使用的引脚应浮动并具有最小的焊盘尺寸。
    - 使用150Ω的源阻抗和外部调节电容器,以实现最优的二次端子匹配。

    兼容性和支持


    该产品与其他标准的电子元器件和设备兼容。制造商提供了全面的技术支持和维护服务,以确保客户能够充分利用此产品的功能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 总谐波失真过高 | 检查连接线是否松动,重新焊接引脚。 |
    | 输出信号过弱 | 确认源阻抗是否符合规范,调整外部调节电容器。 |
    | 信噪比低于预期 | 检查周围是否有强电磁干扰,采取屏蔽措施。 |
    | 无法正常接地 | 确保1号和5号引脚正确接地。 |

    总结和推荐


    综上所述,这款Z21808C微型麦克风/线路输入变压器在音频应用中表现出色,具有高精度、低失真、高信噪比和共模抑制比等显著优点。它的轻量化设计和广泛的适用性使其成为专业音频设备的理想选择。因此,我强烈推荐此产品用于各种需要高质量音频信号处理的应用场合。

Z21808C参数

参数
功率水平 -
回波损耗 -
初级侧阻抗 150Ω
次级侧阻抗 -
频率范围 -
次级直流阻抗(DCR) 1.5KΩ(Typ)
变压器类型 Audio Transformer
额定功率 -
绝缘电压 -
初级直流阻抗(DCR) 45Ω(Typ)
匝数比 1:6
长*宽*高 25mm*18.5mm*19.3mm
安装方式 通孔安装

Z21808C厂商介绍

Oxford Electrical Products(OEP)是一家专门从事电气产品制造和分销的公司。它主要提供以下几类产品:

1. 电缆和电线:OEP提供各种类型的电缆和电线,包括同轴电缆、光纤电缆、电源电缆等,广泛应用于通信、电力传输和数据传输等领域。

2. 连接器:OEP生产和销售各种连接器,包括射频连接器、电源连接器、数据连接器等,广泛应用于通信、电子设备和工业自动化等领域。

3. 电缆组件:OEP提供定制化的电缆组件,包括同轴电缆组件、电源电缆组件等,满足客户的特定需求。

4. 电气配件:OEP提供各种电气配件,包括电缆接头、电缆夹、电缆标签等,用于电缆管理和维护。

OEP的优势在于:

1. 产品质量:OEP注重产品质量,提供符合国际标准的电缆和电气产品。

2. 定制化服务:OEP提供定制化的电缆组件和电气配件,满足客户的特定需求。

3. 快速响应:OEP拥有强大的供应链和物流系统,能够快速响应客户的需求。

4. 技术支持:OEP提供专业的技术支持,帮助客户解决技术问题。

Z21808C数据手册

厂牌 PDF简要描述 下载
OXFORD ELECTRICAL PRODUCTS 音频变压器 OXFORD ELECTRICAL PRODUCTS Z21808C Z21808C数据手册

Z21808C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 288.3767
50+ ¥ 278.2752
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
