Z1640E

产品分类: 音频变压器
产品描述: 1:1 Audio Transformer 600Ω 42Ω(Typ) >21000 600Ω 32Ω(Typ) 通孔安装 18mm*14.5mm*18mm
供应商型号: 5330176
供应商: 海外现货
标准整包数: 1

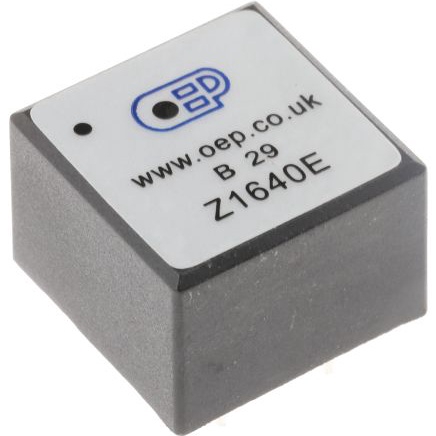

OXFORD ELECTRICAL PRODUCTS 音频变压器 Z1640E

Z1640E概述


    产品简介


    产品名称:Z1640E 600线隔离变压器
    产品类型:变压器
    主要功能:实现电气隔离,适用于通信系统中的信号传输。能够有效隔离噪声并保持信号完整性。
    应用领域:广泛应用于电信、网络通信及工业自动化等领域,用于提高系统的稳定性和可靠性。

    技术参数


    - 外形尺寸:长18.0mm,宽14.5mm,高12.5mm(允许±0.2mm误差)
    - 引脚直径:0.6mm
    - 引脚数量:4个(分别为1、2、3、4)
    - 电气特性:
    - 初级直流电阻:32.0Ω(±15%)
    - 次级直流电阻:42.0Ω(±15%)
    - 初级电感:>1.9H
    - 次级电感:>1.9H
    - 阻抗:600欧姆到600欧姆
    - 回波损耗:200Hz - 4kHz,>21dB
    - 插入损耗@1kHz:最大1.1dB
    - 频率响应:200Hz - 4kHz,±0.4dB
    - 三阶谐波失真@-3dBm, 200Hz:最大-62dB
    - 泄漏电感@1kHz:1.6mH
    - 绝缘强度:初级到次级3.75kV

    产品特点和优势


    1. 高可靠性:600欧姆的阻抗保证了信号传输的稳定性,特别适用于高精度信号传输。
    2. 优良的电气特性:回波损耗和插入损耗指标优秀,确保信号传输的纯净度。
    3. 坚固耐用:存储温度范围广,从-25°C到+85°C,适合各种恶劣环境下的应用。
    4. 电气隔离:提供电气隔离,减少电磁干扰,提升系统整体性能。
    5. 紧凑设计:小体积设计便于安装和布线,节省空间。

    应用案例和使用建议


    应用场景:
    - 电信交换机和路由器
    - 工业自动化控制设备
    - 网络通信设备
    使用建议:
    - 在组装时要小心避免对引脚造成损坏,尤其是焊接过程中。
    - 使用前需确认连接电路的阻抗匹配,以确保最佳性能。
    - 储存时应避免极端温度和湿度,确保长期可靠运行。

    兼容性和支持


    - 兼容性:该产品适用于多种标准的电信接口,如RS-232、RS-485等。
    - 支持服务:厂商提供详细的技术文档和支持,包括安装指南和故障排除手册。用户可以通过电话或官网联系技术支持。

    常见问题与解决方案


    1. 问题:产品无法正常工作
    - 解决办法:检查电源电压是否符合要求,确认电路接线正确无误。

    2. 问题:信号传输质量差
    - 解决办法:检测插头与插座之间的接触是否良好,排除接触不良的可能性。

    总结和推荐


    总体评价:Z1640E 600线隔离变压器是一款高性能的电信设备,其卓越的电气特性和良好的环境适应性使其成为市场上的一颗明珠。在多种应用场景中表现出色,是理想的信号传输解决方案。
    推荐使用:强烈推荐给需要高质量信号传输和电气隔离的应用场合,尤其在电信和工业自动化领域。

Z1640E参数

参数
初级直流阻抗(DCR) 32Ω(Typ)
回波损耗 >21000
初级侧阻抗 600Ω
额定功率 -
匝数比 1:1
功率水平 -
绝缘电压 -
频率范围 -
次级直流阻抗(DCR) 42Ω(Typ)
次级侧阻抗 600Ω
变压器类型 Audio Transformer
长*宽*高 18mm*14.5mm*18mm
安装方式 通孔安装

Z1640E厂商介绍

Oxford Electrical Products(OEP)是一家专门从事电气产品制造和分销的公司。它主要提供以下几类产品:

1. 电缆和电线:OEP提供各种类型的电缆和电线,包括同轴电缆、光纤电缆、电源电缆等,广泛应用于通信、电力传输和数据传输等领域。

2. 连接器:OEP生产和销售各种连接器,包括射频连接器、电源连接器、数据连接器等,广泛应用于通信、电子设备和工业自动化等领域。

3. 电缆组件:OEP提供定制化的电缆组件,包括同轴电缆组件、电源电缆组件等,满足客户的特定需求。

4. 电气配件:OEP提供各种电气配件,包括电缆接头、电缆夹、电缆标签等,用于电缆管理和维护。

OEP的优势在于:

1. 产品质量:OEP注重产品质量,提供符合国际标准的电缆和电气产品。

2. 定制化服务:OEP提供定制化的电缆组件和电气配件,满足客户的特定需求。

3. 快速响应:OEP拥有强大的供应链和物流系统,能够快速响应客户的需求。

4. 技术支持:OEP提供专业的技术支持,帮助客户解决技术问题。

Z1640E数据手册

厂牌 PDF简要描述 下载
OXFORD ELECTRICAL PRODUCTS 音频变压器 OXFORD ELECTRICAL PRODUCTS Z1640E Z1640E数据手册

Z1640E封装设计

查看详情并下载
Symbol
Footprint
3D Model
