QN9021/DY

产品分类: 蓝牙芯片
厂牌: NXP SEMICONDUCTORS
产品描述: 95dBm 2.4GHz 3.6V 2.4835GHz 1Mbps I²C,SPI,UART 2.4V HVQFN(EP),QFN 贴片安装 5mm*500cm*850μm
供应商型号: CY-QN9021/DY
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 蓝牙芯片 QN9021/DY

QN9021/DY概述

    QN902x Ultra Low Power Bluetooth LE System-on-Chip

    1. 产品简介


    QN902x是一款专为蓝牙智能(Bluetooth Smart)应用设计的超低功耗系统级芯片(System-on-Chip, SoC)。它集成了高性能的2.4GHz射频收发器、32位ARM Cortex-M0微控制器(MCU)、闪存和模拟及数字外设。通过内置符合蓝牙低能耗标准(Bluetooth LE v4.2)的无线电、链路控制器和主机堆栈,QN902x为蓝牙智能应用提供了一体化单芯片解决方案。用户可以利用QN902x作为网络处理器,通过UART或SPI连接到应用处理器以实现更高级的应用开发。此外,QN902x支持主模式和从模式操作,能够与各种蓝牙设备进行通信。

    2. 技术参数


    QN902x的技术规格如下:
    - 支持的无线频率:2400MHz至2483.5MHz
    - 无线数据传输速率:1Mbit/s
    - 最大输出功率:-20dBm至+4dBm
    - 接收灵敏度:
    - 非DC-to-DC模式下:-95dBm
    - DC-to-DC模式下:-93dBm
    - 工作电压范围:
    - QN9020/1:2.4V至3.6V
    - QN9022:1.8V至3.6V
    - 极低功耗:
    - 深度睡眠模式:2μA
    - 带32kHz RC振荡器的睡眠模式:3μA
    - 接收电流:9.25mA(带DC-to-DC转换器)
    - 发射电流:8.8mA(@0dBm发射功率,带DC-to-DC转换器)

    3. 产品特点和优势


    QN902x的主要特点是:
    - 单芯片蓝牙低能耗解决方案:集成蓝牙低能耗无线电、完整协议栈及应用配置文件。
    - 多功能集成:集成了MCU、内存、ADC、比较器等外设,减少外部电路的需求。
    - 广泛的适用性:支持多种蓝牙设备的操作模式,适用于健身、健康医疗、远程控制等多种场合。
    - 出色的功耗管理:在所有模式下均具有超低功耗特性,有助于延长电池寿命。

    4. 应用案例和使用建议


    QN902x广泛应用于各类蓝牙智能设备,如:
    - 运动和健身设备
    - 医疗健康设备
    - 智能手机配件
    - 无线传感器网络
    对于运动手环的开发,可以利用QN902x与心率传感器、加速度计等进行数据交互,通过蓝牙将健康数据传输到用户的智能手机上。在实际开发中,应注意保持合适的供电电压范围,并根据应用场景选择适合的GPIO配置。

    5. 兼容性和支持


    QN902x支持UART、SPI、I2C等多种接口,可用于与各种数字传感器或EEPROM进行通信。NXP Semiconductors提供了全面的技术文档和支持,确保用户能够充分利用QN902x的功能。

    6. 常见问题与解决方案


    - 问题1:如何连接QN902x的GPIO?
    - 解决方案:参考手册中的Pin Description章节,正确配置每个引脚的输入输出模式。

    - 问题2:如何设置QN902x的睡眠模式?
    - 解决方案:通过寄存器配置,开启低功耗模式,使设备进入深度睡眠或睡眠状态以节省能源。

    7. 总结和推荐


    总体而言,QN902x凭借其卓越的性能、超低功耗以及强大的集成能力,使其成为蓝牙低能耗应用的理想选择。无论是开发健身追踪器、健康监测设备还是其他物联网设备,QN902x都能提供高效、稳定的支持。因此,强烈推荐开发者考虑使用QN902x进行产品设计。

QN9021/DY参数

参数
最小工作供电电压 2.4V
典型灵敏度 95dBm
最大工作频率 2.4835GHz
最小工作频率 2.4GHz
最大工作供电电压 3.6V
ISM带宽 -
接口类型 I²C,SPI,UART
支持协议 -
最大数据速率 1Mbps
范围 -
长*宽*高 5mm*500cm*850μm

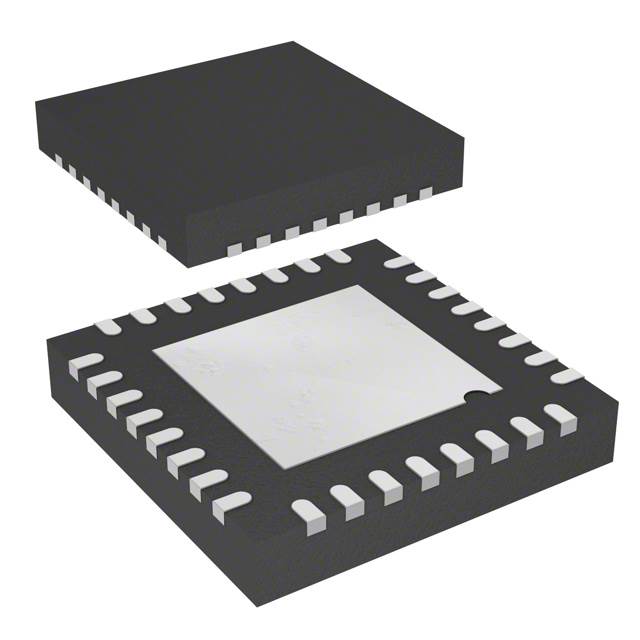

通用封装 HVQFN(EP),QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

QN9021/DY厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

QN9021/DY数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 蓝牙芯片 NXP SEMICONDUCTORS QN9021/DY QN9021/DY数据手册

QN9021/DY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.2082 ¥ 18.8273
100+ $ 2.1684 ¥ 18.6592
300+ $ 2.1485 ¥ 18.4911
500+ $ 2.1286 ¥ 18.323
1000+ $ 2.0689 ¥ 17.4825
5000+ $ 2.0689 ¥ 17.4825
库存: 149968
起订量: 54 增量: 1
交货地:
最小起订量为:50
合计: ¥ 941.36
