NXH3670UK/A1Z

产品分类: 蓝牙芯片
厂牌: NXP SEMICONDUCTORS
产品描述: 94dBm 2.36GHz 1.26V 2.5GHz 2Mbps GPIO,I²S,SPI,UART WLCSP,XFBGA-34 贴片安装
供应商型号: QNH-NXH3670UK/A1Z
供应商: NXP直供
标准整包数: 2000

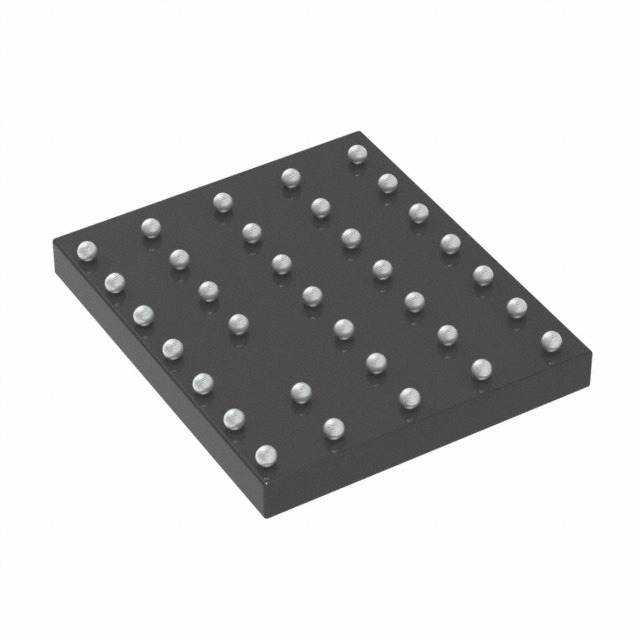

NXP SEMICONDUCTORS 蓝牙芯片 NXH3670UK/A1Z

NXH3670UK/A1Z概述


    产品简介


    NxH3670UK 是一款超低功耗的2.4 GHz蓝牙低功耗(Bluetooth Low Energy, BLE)收发器,主要用于音频流传输。它集成了一个高度集成的单芯片系统,适用于游戏耳机、无线耳机和头戴式耳机。这款芯片具有蓝牙低功耗1 Mbps和2 Mbps的物理层模式,并且能够支持多种音频接口,如I2S和TDM接口,从而使得它在需要超低功耗和小尺寸的应用场景中具备广泛的应用潜力。

    技术参数


    以下是NxH3670UK的主要技术规格和性能参数:
    - 射频(RF)规格:
    - 载波频率:2.402 GHz至2.480 GHz
    - 接收灵敏度:-90 dBm(2 Mbps调制模式);-94 dBm(1 Mbps调制模式)
    - 发射功率范围:-10 dBm至+4 dBm(以2 dBm为步长)
    - 电源管理:
    - 低电压供电:1.2 V
    - 睡眠电流:<63 μA
    - 持续接收电流:<3.7 mA(1.2 V时)
    - 持续发射电流:<7.3 mA(1.2 V时,0 dBm输出功率)
    - MCU子系统:
    - ARM Cortex-M0,最高可达16 MHz(低功耗模式),84 MHz(高性能模式)
    - 灵活的DMA引擎
    - 串行调试接口
    - 控制/数据接口:
    - SPI从机
    - UART
    - GPIOs
    - 音频接口和处理:
    - 支持I2S和TDM接口
    - G.722编解码器加速器
    - CoolFlux DSP,最高可达16 MHz(低功耗模式),84 MHz(高性能模式)
    - 异步采样率转换器(ASRC)
    - 延迟控制
    - 兼容性:
    - 符合Bluetooth规格版本4.2
    - Pb-free且符合RoHS Directive 2011/65/EU(RoHS 2)
    - 工作温度范围:-20 °C至+85 °C

    产品特点和优势


    - 超低功耗设计: 拥有出色的电流消耗控制,特别是在睡眠状态下仅有63 μA。
    - 集成性强: 内置MCU、射频前端和数字基带处理单元,减少了外部组件数量。
    - 高性能音频处理: 集成了CoolFlux DSP和G.722编解码器加速器,支持高音质音频流。
    - 灵活性: 提供多种音频接口和控制接口,适用于不同应用场景。

    应用案例和使用建议


    - 应用案例:
    - 游戏耳机: 提供低延迟的无线音频体验,提高玩家的游戏沉浸感。
    - 无线耳机和头戴式耳机: 适合需要便携性和高音质的场合。
    - 手机配件和计算机外设: 如蓝牙适配器和无线扬声器。
    - 使用建议:
    - 确保射频天线的正确安装和配置,以避免信号干扰。
    - 在高温环境下使用时,注意散热措施,以确保芯片正常运行。
    - 使用外部电容器来提高电源稳定性,尤其是在低电压条件下。

    兼容性和支持


    - 兼容性: NxH3670UK 支持多种音频接口和控制接口,可轻松与现有设备集成。
    - 支持和维护: NXP提供了详尽的技术文档和支持服务,帮助客户快速解决问题并进行开发。

    常见问题与解决方案


    - 问题1:设备在高温度下无法正常工作。
    - 解决方案: 增加散热措施,例如使用散热片或风扇。

    - 问题2:发射功率不稳定。
    - 解决方案: 检查电源电压和地线连接是否稳定,必要时添加外部电容器。

    总结和推荐


    总体而言,NxH3670UK是一款优秀的超低功耗蓝牙低功耗收发器,特别适用于需要高效能音频流传输的无线音频设备。其出色的集成度和灵活性使其成为游戏耳机、无线耳机和头戴式耳机的理想选择。强烈推荐在相关项目中使用NxH3670UK,特别是在需要高性能音频处理和低功耗解决方案的场景中。

NXH3670UK/A1Z参数

参数
最大工作供电电压 1.26V
最大数据速率 2Mbps
ISM带宽 -
最小工作频率 2.36GHz
典型灵敏度 94dBm
接口类型 GPIO,I²S,SPI,UART
支持协议 -
最小工作供电电压 -
范围 -
最大工作频率 2.5GHz
通用封装 WLCSP,XFBGA-34
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NXH3670UK/A1Z厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

NXH3670UK/A1Z数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 蓝牙芯片 NXP SEMICONDUCTORS NXH3670UK/A1Z NXH3670UK/A1Z数据手册

NXH3670UK/A1Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 4.1163 ¥ 34.9881
10000+ $ 3.9516 ¥ 33.5886
20000+ $ 3.787 ¥ 32.1891
库存: 200000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 69976.2
