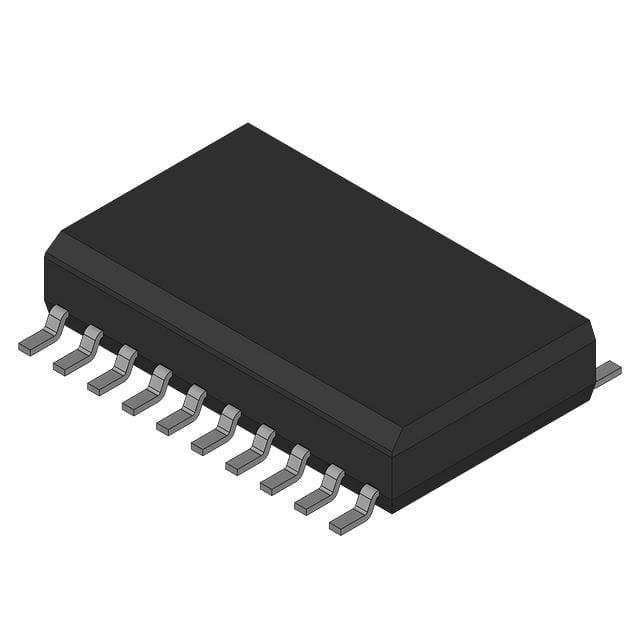

HEF4894BT-Q100,118

产品分类: 寄存器
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: CY-HEF4894BT-Q100,118
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 寄存器 HEF4894BT-Q100,118

HEF4894BT-Q100,118概述


    产品简介


    HEF4894B-Q100 是一款由Nexperia公司生产的12级串行移位寄存器,主要用于串行到并行的数据转换,特别适用于LED驱动器的应用场景。该器件内置与每个移位寄存器级联的存储锁存器,能够在时钟脉冲(CP)信号的正沿将数据从串行输入(D)寄存到并行输出(QP0至QP11)。此外,通过STROBE(STR)信号可以将存储寄存器中的数据转移到输出端,从而实现更灵活的数据控制。

    技术参数


    - 供电电压范围:3 V 至 15 V,以 VSS(通常为接地)为参考点。
    - 工作温度范围:标准型号从 -40°C 到 +125°C。
    - 引脚配置:
    - D:串行输入
    - CP:时钟输入
    - STR:锁存输入
    - OE:输出使能输入
    - QP0至QP11:并行输出
    - QS1和QS2:串行输出
    - 封装类型:提供两种封装选项,分别为SO20和TSSOP20。
    - 数据传输:可在高速操作时通过QS1输出数据,在慢速时钟上升沿则通过QS2输出数据。


    产品特点和优势


    - AEC-Q100认证:符合汽车电子产品标准,适用于各类汽车电子应用。
    - 宽温工作范围:可以在-40°C至+125°C之间正常工作。
    - 全静态操作:不需要时钟来维持状态,降低了功耗。
    - 高静电放电保护:满足MIL-STD-833标准的ESD保护超过2000V,HBM标准超过2000V,MM标准超过200V。
    - 静态特性和动态特性:提供了详细的输入电压范围和输出电流范围。

    应用案例和使用建议


    应用案例
    HEF4894B-Q100可用于多种应用场景,如数字显示屏驱动器、LED显示器控制电路和任何需要串行到并行数据转换的系统。具体而言,这款器件非常适合于要求高效能和高可靠性的车载娱乐和仪表盘显示系统。
    使用建议
    - 串联使用:通过QS1和QS2输出实现多级级联使用,以实现更高分辨率的LED显示或数据处理。
    - 热管理:在高温环境中使用时需注意散热,确保总功耗不超过最大值。
    - 负载匹配:在输出端连接适当的负载电阻,确保数据传输稳定可靠。

    兼容性和支持


    该产品具有多种封装选择,适用于不同的PCB布局需求。制造商提供了详细的技术文档和支持服务,帮助用户正确使用和维护该器件。此外,该产品还提供了全面的电气参数规范,以确保与其他电子元器件的良好兼容性。

    常见问题与解决方案


    1. 电源电压不稳定导致数据传输异常
    - 解决办法:检查并确保电源电压稳定在3V到15V范围内。

    2. 数据传输过程中出现错误
    - 解决办法:检查并确保所有引脚已正确连接,并确认输入数据与预期一致。

    总结和推荐


    总体来看,HEF4894B-Q100是一款高性能的串行移位寄存器,广泛适用于各类LED驱动和数据转换应用。其宽温工作范围、高可靠性以及AEC-Q100认证使其成为汽车电子领域的理想选择。我们强烈推荐此产品给需要高稳定性、高可靠性的应用场合。

HEF4894BT-Q100,118参数

参数
逻辑功能 -
输出类型 -
传播延迟时间 -
时钟频率 -
电路数量 -
逻辑系列 -
最小工作供电电压 -
低电平输出电流 -
高电平输出电流 -
元件数量 -
最大工作供电电压 -
通用封装 PDIP20
零件状态 在售
包装方式 散装,卷带包装
