74HC164DB,112

产品分类: 寄存器
厂牌: NEXPERIA
产品描述: 12ns 推挽式 1 1 2V 6V Serial to Parallel,Shift Register HC SSOP-14 贴片安装 5.4mm(宽度)
供应商型号: Q-74HC164DB,112
供应商: 期货订购
标准整包数: 1

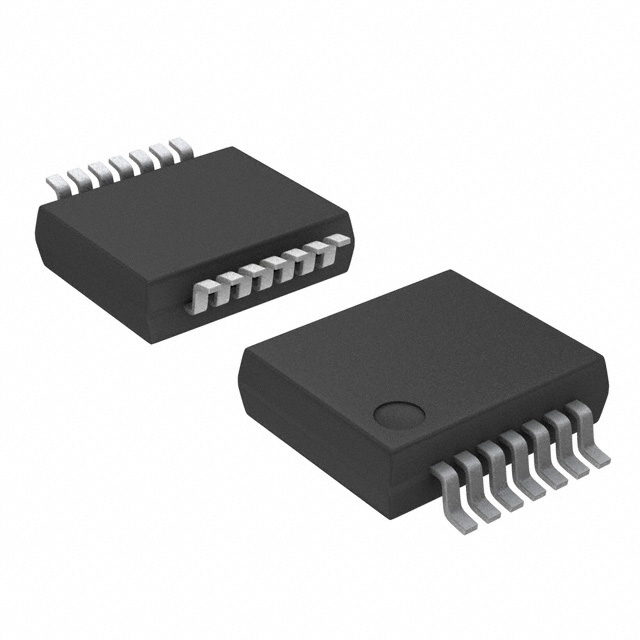

NEXPERIA 寄存器 74HC164DB,112

74HC164DB,112概述


    产品简介


    基本描述
    74HC164和74HCT164是8位串行输入并行输出移位寄存器。这类芯片广泛应用于各种数字电路设计中,特别是在需要数据传输和存储的场景下。74HC164和74HCT164在功能上非常相似,但它们在电气特性方面有所不同,这使得它们适用于不同的应用环境。
    应用领域
    - 数字逻辑电路设计
    - 数据传输和存储系统
    - 微处理器接口
    - 通信系统

    技术参数


    | 参数 | 74HC164 | 74HCT164 |
    |
    | 供电电压范围 | 2.0V 至 6.0V | 4.5V 至 5.5V |
    | 工作温度范围 | -40°C 至 +125°C | -40°C 至 +125°C |
    | 高电平输入电压 | ≥3.2V | ≥1.6V |
    | 低电平输入电压 | ≤1.8V | ≤0.8V |
    | 高电平输出电压 | ≥2.4V (IO=20μA) | ≥4.32V (IO=-4.0mA)|
    | 低电平输出电压 | ≤0.5V (IO=-20μA) | ≤0.15V (IO=5.2mA) |
    | 最大传播延迟 | VCC=6.0V时,29ns | VCC=5.0V时,38ns |
    | 最大频率 | VCC=6.0V时,85MHz | VCC=5.0V时,61MHz |

    产品特点和优势


    1. 宽电压范围:74HC164可以在2.0V至6.0V之间正常工作,而74HCT164则适用于4.5V至5.5V,适应性强。
    2. 低功耗:采用CMOS技术,功耗极低。
    3. 高噪声抑制能力:具备高噪声抑制能力,确保在恶劣环境中仍能稳定运行。
    4. 快速响应:快速的传播延迟和高频响应,非常适合高速数据处理场景。
    5. 多种封装选项:提供SOT108-1(SO14)、SOT337-1(SSOP14)等封装,方便不同应用场景选择。

    应用案例和使用建议


    应用案例
    - 微控制器外设扩展:可以作为微控制器的扩展接口,用于驱动多个LED灯或者控制多路开关。
    - 数据缓存器:适用于需要临时存储数据的场合,如数据采集系统的缓冲区。
    使用建议
    - 在选择具体型号时,需根据供电电压和应用场景确定选用74HC164还是74HCT164。
    - 确保所有输入输出信号的电压和电流都在规定范围内,避免过压或过流导致损坏。
    - 在实际应用中,尽量减少引脚上的杂散电容,以减少传播延迟,提高数据传输速度。

    兼容性和支持


    - 74HC164和74HCT164与各种标准CMOS/TTL逻辑电路兼容,可广泛应用于各种电路设计中。
    - 制造商提供了详细的文档和支持,包括技术规格书和应用程序笔记,帮助用户更好地理解和使用这些芯片。

    常见问题与解决方案


    1. 问题:输入电压超限
    - 解决方案:检查输入电压是否符合规范,必要时增加外部限流电阻。
    2. 问题:输出不稳定
    - 解决方案:检查负载是否超过规定值,适当调整电源电压和负载条件。
    3. 问题:传播延迟时间过长
    - 解决方案:选择更高频率的型号或优化电路布局,减少寄生电容的影响。

    总结和推荐


    综合评估
    74HC164和74HCT164在数字电路设计中具有广泛的适用性和优良的性能,尤其适合于需要快速响应和高可靠性应用场景。这两种型号在设计时考虑到了多种实际使用场景,提供了可靠的保障措施,能够满足大多数用户的需要。
    推荐
    总体而言,74HC164和74HCT164是值得推荐的产品。它们的优异性能和广泛的适用性使其成为众多电子工程项目中的理想选择。在选择时,可以根据具体的电压需求和应用场景选择合适的型号。

74HC164DB,112参数

参数
输出类型 推挽式
最大工作供电电压 6V
传播延迟时间 12ns
最小工作供电电压 2V
低电平输出电流 -
元件数量 1
高电平输出电流 -
逻辑系列 HC
逻辑功能 Serial to Parallel,Shift Register
电路数量 1
时钟频率 -
长*宽*高 5.4mm(宽度)
通用封装 SSOP-14
安装方式 贴片安装
零件状态 停产
包装方式 管装

74HC164DB,112厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

74HC164DB,112数据手册

厂牌 PDF简要描述 下载
NEXPERIA 寄存器 NEXPERIA 74HC164DB,112 74HC164DB,112数据手册

74HC164DB,112封装设计

查看详情并下载
Symbol
Footprint
3D Model
