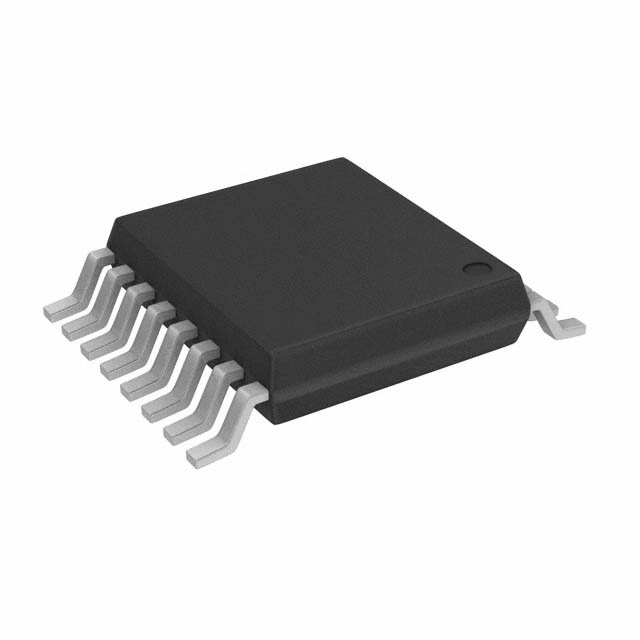

74AHCT595T16-13

产品分类: 寄存器
厂牌: DIODES
产品描述: 3.8ns 三态 1 1 4.5V 5.5V Serial,Serial to Parallel,Shift Register AHCT TSSOP-16 贴片安装,黏合安装
供应商型号: 30C-74AHCT595T16-13 TSSOP16
供应商: 云汉优选
标准整包数: 1
DIODES 寄存器 74AHCT595T16-13

74AHCT595T16-13概述

    74AHCT595 8-Bit Shift Register技术手册解析

    产品简介


    74AHCT595是一款由Diodes Incorporated生产的高级高速CMOS器件,设计为兼容74LS低功耗肖特基类型的引脚。此设备主要用于通用逻辑控制、串行到并行的数据转换、长时间保持数据的捕捉以及允许单个微控制器串行位流控制多个外设线等场景。广泛应用于计算机外围设备、家电、工业控制等领域。

    技术参数


    74AHCT595的主要技术参数如下:
    - 电源电压范围:4.5V至5.5V
    - 吞吐量电流:在VCC = 4.5V时可吸入或源出8mA
    - 低功耗CMOS特性
    - 输入端具备施密特触发器作用
    - 输入端接受电压最高可达5.5V
    - 静电放电保护测试符合JESD 22标准
    - 负载电流:连续输出电流最大±25mA
    - 操作温度范围:-40°C至+150°C

    产品特点和优势


    - 高度兼容性:与74LS低功耗肖特基系列兼容。
    - 多功能集成:集成了串行输入、并行输出、存储寄存器时钟等多重功能。
    - 宽电压范围:在4.5V至5.5V范围内稳定运行。
    - 高可靠性:通过静电放电保护测试,具备机器模型、人体模型和带电装置模型保护。
    - 绿色环保:无铅,完全符合RoHS标准,无卤素和锑化合物。

    应用案例和使用建议


    74AHCT595可以用于各种通用逻辑控制电路中,例如家电、工业控制系统中的数据转换。具体应用如串行接口扩展,实现多路数据并行传输。建议用户根据实际应用场景选择合适的封装形式(SO-16或TSSOP-16),并注意合理布局走线,以避免信号干扰和噪声影响。

    兼容性和支持


    该产品能够与其他电子元器件或设备进行良好兼容,尤其是与74LS系列的其它组件。Diodes Incorporated提供了一系列的支持文档和资源,如订购信息、封装尺寸、焊接指南等,确保用户可以顺利地将该产品集成到自己的系统中。此外,厂商还提供了技术咨询和售后服务,以确保客户得到最佳的使用体验。

    常见问题与解决方案


    - 问题一:如何正确设置74AHCT595的输入信号?
    - 解决方案:参考数据手册的设置时间(tSU)和保持时间(tH),确保输入信号在时钟信号的正沿之前稳定至少3ns,在正沿之后保持至少2ns。

    - 问题二:在高频率下使用时,如何确保数据传输的稳定性?
    - 解决方案:选择适当的时钟频率,通常不超过130MHz,确保所有信号传输路径的长度尽量相等,减少信号延迟差。

    总结和推荐


    74AHCT595是一款高性能的8位移位寄存器,适用于多种工业和消费电子应用场景。其兼容性、高可靠性以及绿色环保的特点使其在市场上具有较高的竞争力。建议在需要高效、可靠的串行到并行数据转换的应用中采用此产品。

74AHCT595T16-13参数

参数
电路数量 1
最小工作供电电压 4.5V
最大工作供电电压 5.5V
元件数量 1
时钟频率 -
高电平输出电流 -
低电平输出电流 -
逻辑系列 AHCT
逻辑功能 Serial,Serial to Parallel,Shift Register
输出类型 三态
传播延迟时间 3.8ns
5.1mm(Max)
4.5mm(Max)
930μm(Max)
通用封装 TSSOP-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
