74FCT163374CPVG

产品分类: 寄存器
产品描述: 5.2ns 三态 2 2.7V 3.6V D-Type,Register,Universal FCT SSOP-48 贴片安装 15.9mm*7.5mm*2.3mm
供应商型号: 2156-74FCT163374CPVG-ND
供应商: Digi-Key
标准整包数: 1

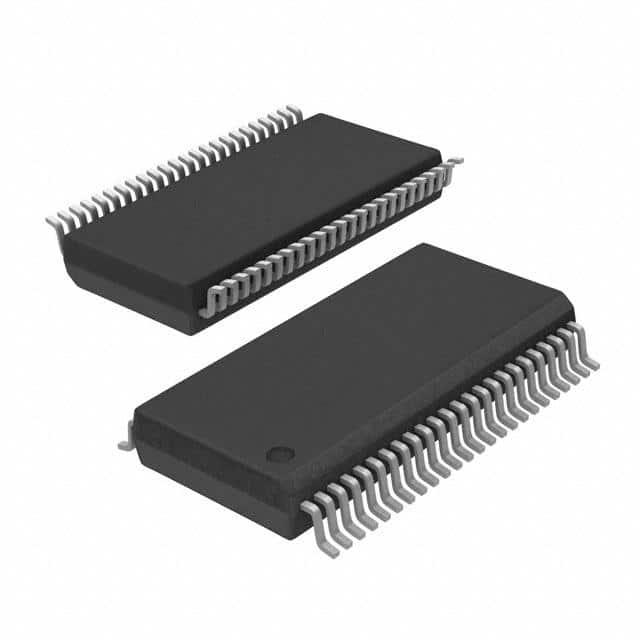

RENESAS ELECTRONICS 寄存器 74FCT163374CPVG

74FCT163374CPVG概述

    # IDT74FCT163374A/C 3.3V CMOS 16-BIT REGISTER (3-STATE) 技术手册

    产品简介


    基本介绍
    IDT74FCT163374A/C 是一款基于 0.5 微米 CMOS 工艺设计的 16 位边沿触发式 D 类寄存器。此芯片广泛应用于需要高速传输和低功耗的系统中,支持 3.3V 和扩展范围的 2.7V 至 3.6V 电压供电,满足工业温度范围(–40°C 至 +85°C)。IDT74FCT163374A/C 支持同步与异步控制功能,其设计旨在提高信号完整性、降低电磁干扰,并具备高抗噪声能力。由于其卓越的特性和广泛的应用前景,这款产品在数字逻辑电路中被广泛使用,尤其适用于数据同步、存储和总线接口等场景。

    技术参数


    关键参数
    | 参数名称 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 |

    | 输入高电平 (VIH) | 2 | — | 5.5 | V |
    | 输入低电平 (VIL) | –0.5 | — | 0.8 | V |
    | 输出高电平 (VOH) | VCC–0.2 | 2.4~3 | — | V |
    | 输出低电平 (VOL) | — | — | 0.2~0.55 | V |
    | 静态电流 (ICCL) | — | 0.1~10 | — | μA |
    | 动态电流 (ICCD) | — | 50~75 | — | μA/MHz |
    | 周期性功耗电流 (IC) | 0.5 | — | 0.8 | mA |
    | 传播延迟 (tPLH/tPHL) | 2 | 5.2 | 6.5 | ns |
    | 输出使能时间 (tPZH) | 1.5 | 5.5 | — | ns |
    | 输出关闭时间 (tPHZ) | 1.5 | 5 | — | ns |
    工作环境
    - 温度范围:工业级(–40°C 至 +85°C)
    - 电源电压:3.3V ±0.3V(标准范围),或 2.7V 至 3.6V(扩展范围)
    - 工作频率:高达 10MHz

    产品特点和优势


    IDT74FCT163374A/C 的独特之处在于:
    1. 超低功耗:静态电流仅为微安级别,适合对能耗要求极高的嵌入式系统。
    2. 高速传输:传播延迟仅 2ns,支持高达 10MHz 的时钟频率。
    3. 抗噪能力强:所有输入端均具有滞回功能,提升信号可靠性。
    4. 灵活供电范围:支持宽范围的电源电压,确保系统灵活性。
    5. 封装多样:提供 TSSOP 和 SSOP 封装,满足小型化设计需求。
    这些特点使其成为工业和商业领域中高性能数字信号处理的理想选择。

    应用案例和使用建议


    典型应用场景
    1. 数据同步:用于 CPU 和外围设备之间的数据缓冲。
    2. 总线接口:作为存储器和外设间的中间桥接模块。
    3. 时序逻辑:实现多路数据的精确同步与存储。
    使用建议
    - 在高速应用中,应确保 PCB 布局符合信号完整性要求。
    - 使用外部上拉/下拉电阻以提高输出稳定性。
    - 在低温环境下使用时,需调整电压水平以避免因过流导致的热降额问题。

    兼容性和支持


    兼容性
    IDT74FCT163374A/C 可与 3.3V 或 5V 系统无缝连接,适合作为译码器使用。其输出支持三态控制,便于多个器件共享总线。
    厂商支持
    Integrated Device Technology 提供全面的技术文档、样品申请及技术支持服务,可拨打 800-345-7015 联系销售团队或通过 email logichelp@idt.com 获取帮助。

    常见问题与解决方案


    问题 1:输出信号不稳定
    解决方案:检查电源电压是否稳定,增加旁路电容至 GND。
    问题 2:工作频率超过推荐值
    解决方案:优化布线设计并减少负载电容。
    问题 3:无法正常使能输出
    解决方案:确认输出使能引脚 (xOE) 已正确接地或悬空。

    总结和推荐


    综合评估
    IDT74FCT163374A/C 是一款性能优异、功能强大的 16 位寄存器芯片。其高效率、低功耗和广泛的适用性使其成为工业级数字系统开发的理想选择。
    推荐意见
    强烈推荐在需要高速、低功耗和强大抗噪能力的数字电路设计中使用此芯片。尤其是对于需要在宽温范围内工作的应用,此芯片将发挥重要作用。

74FCT163374CPVG参数

参数
低电平输出电流 -
电路数量 -
元件数量 2
最小工作供电电压 2.7V
传播延迟时间 5.2ns
时钟频率 -
逻辑系列 FCT
逻辑功能 D-Type,Register,Universal
最大工作供电电压 3.6V
高电平输出电流 -
输出类型 三态
长*宽*高 15.9mm*7.5mm*2.3mm
通用封装 SSOP-48
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

74FCT163374CPVG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

74FCT163374CPVG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 寄存器 RENESAS ELECTRONICS 74FCT163374CPVG 74FCT163374CPVG数据手册

74FCT163374CPVG封装设计

查看详情并下载
Symbol
Footprint
3D Model
