74HC595D

产品分类: 寄存器
厂牌: XBLW/芯伯乐
产品描述: 320μA 1.5A

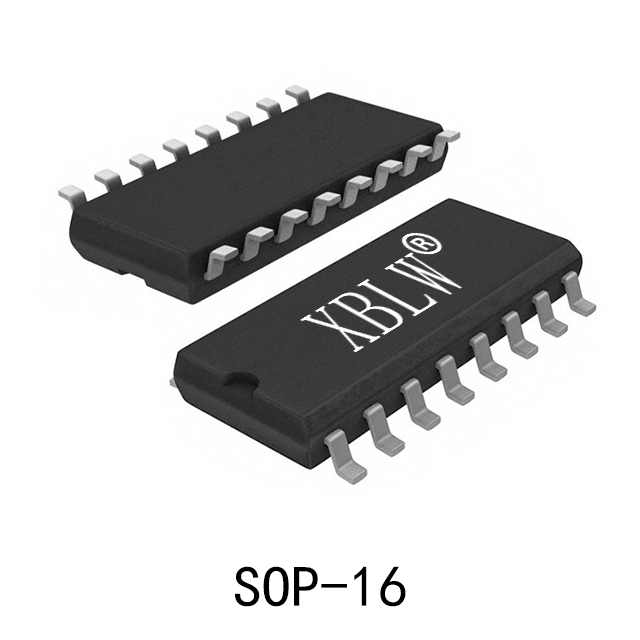

供应商型号: 74HC595D SOP-16
供应商: 云汉优选
标准整包数: 2500
XBLW/芯伯乐 寄存器 74HC595D

74HC595D概述

    XBLW 74HC595 八位串并行转换寄存器集成电路

    1. 产品简介


    XBLW 74HC595 是一款八位串并行转换寄存器集成电路。这款器件能够将串行数据流转换为并行数据输出,特别适用于需要进行数据扩展的场合。该芯片具备一个8位的数据存储寄存器,以及并行的三态输出驱动器。主要功能包括数据的串行输入和并行输出,可以应用于多种场合,如ASIC接口、传感器、医疗器械、音频设备等。

    2. 技术参数


    XBLW 74HC595 的技术参数如下:
    - 电源电压范围:-0.5~7 V
    - 输入钳位电流:±20 mA
    - 输出钳位电流:±20 mA
    - 持续输出电流:±35 mA
    - 电源与接地之间的持续电流:±70 mA
    - 封装形式:DIP16、SOP16、TSSOP16
    - 最高时钟工作频率:45 MHz
    - 推荐工作电压:
    - 3 V、5 V、6 V
    - 高电平输入电压:根据电源电压不同,从1.5 V到4.2 V不等
    - 低电平输入电压:根据电源电压不同,从0 V到1.8 V不等
    - 输出电压范围:0 V~VCC
    - 最大输入转换时间:在不同电源电压下,从0 ns到1000 ns不等
    - 室外工作温度范围:-20℃~85℃

    3. 产品特点和优势


    XBLW 74HC595 的主要特点和优势包括:
    - 高性能串并行转换:能够以高速度(最高45 MHz)将串行数据流转换为并行输出。
    - 大电流输出能力:单个芯片可以驱动多达15个LSTTL负载,适合高功率应用。
    - 数据可直接清除:具备清零快捷输入端口SRCLR,方便数据的初始化。
    - 多种封装选择:提供DIP16、SOP16和TSSOP16三种封装形式,便于不同的应用需求。

    4. 应用案例和使用建议


    XBLW 74HC595 在多种应用中都有广泛的应用,例如:
    - 传感器接口:利用其高性能的串并行转换能力,可以高效地处理传感器数据。
    - 医疗器械:适合作为输入和输出运放,用于精密的医疗设备中。
    - 便携式系统:其低功耗特性使其成为便携式系统的理想选择。
    使用建议:
    - 在进行设计时,确保电路中的电源稳定,以避免信号失真。
    - 由于其较高的时钟频率,应使用良好的布局布线技术,减少噪声干扰。
    - 考虑到其大电流输出,需要确保电源供应充足。

    5. 兼容性和支持


    XBLW 74HC595 支持与其他电子元器件的良好兼容,可以方便地集成到现有的系统中。制造商提供了全面的技术支持,包括在线文档、技术支持热线(4009682003)以及详细的测试报告。

    6. 常见问题与解决方案


    常见问题及解决方案包括:
    - Q: 无法正常转换数据
    A: 检查电源电压是否符合推荐的工作范围,确认时钟信号是否正常。
    - Q: 输出信号不稳定
    A: 检查电路布线是否合理,避免信号间的干扰。
    - Q: 数据传输速度慢
    A: 确认时钟信号的频率是否满足最低要求,检查数据传输路径是否有过多的延迟。

    7. 总结和推荐


    XBLW 74HC595 是一款功能强大且高度可靠的八位串并行转换寄存器集成电路,具有高性能、低功耗等特点。适用于各种需要数据扩展的应用场景。其广泛的支持和多种封装形式,使其易于集成到不同的系统中。总体而言,XBLW 74HC595 非常推荐用于需要高性能数据处理的应用中。
    该产品非常适合那些寻求高性能串并行转换解决方案的设计者,特别是在需要高数据传输速率和多通道数据处理的场合。

74HC595D参数

参数
时钟频率 -
高电平输出电流 1.5A
低电平输出电流 320μA
逻辑系列 -
传播延迟时间 -
逻辑功能 -
元件数量 -
最大工作供电电压 -
输出类型 -
电路数量 -
最小工作供电电压 -
应用等级 工业级
零件状态 在售
