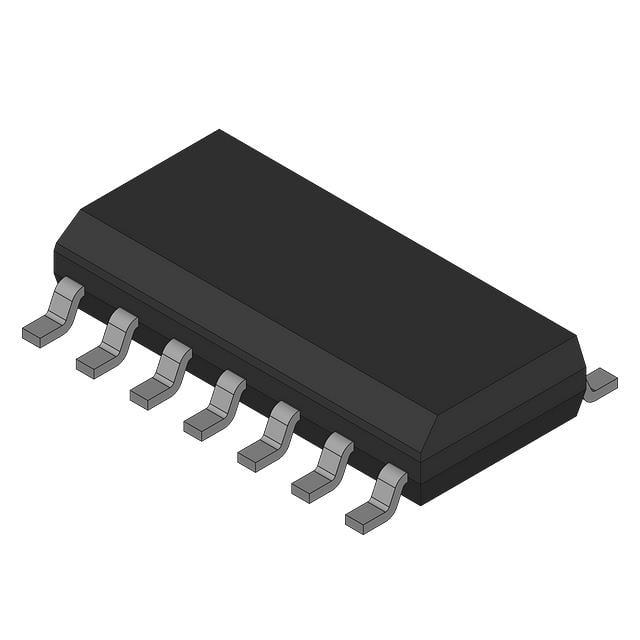

HEF4070BT,652

产品分类: 寄存器
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: Q-HEF4070BT,652
供应商: 期货订购
标准整包数: 1
NXP SEMICONDUCTORS 寄存器 HEF4070BT,652

HEF4070BT,652概述

    HEF4070B Quadruple Exclusive-OR Gate: A Comprehensive Overview

    1. 产品简介


    HEF4070B是一款正极性四路异或门集成电路,属于LOCMOS(低功耗互补金属氧化物半导体)系列的一部分。这款集成电路广泛应用于逻辑比较、奇偶校验检查和生成等领域。它具有高噪声容限和模式输出阻抗不敏感的特点,能够确保在各种环境下稳定可靠地运行。

    2. 技术参数


    - 封装类型:
    - 塑料双列直插式(HEF4070BP(N))
    - 陶瓷双列直插式(HEF4070BD(F))
    - 塑料小外形(HEF4070BT(D))

    - 输入电压范围:
    - VSS = 0 V;Tamb = 25 °C;CL = 50 pF;输入转换时间 ≤ 20 ns

    - 电源电压范围:
    - VDD = 5 V 到 15 V

    - 传播延迟:
    - In → On: 5 ns 到 85 ns
    - High to Low: 10 ns 到 35 ns
    - Low to High: 10 ns 到 30 ns

    - 输出转换时间:
    - High to Low: 5 ns 到 60 ns
    - Low to High: 5 ns 到 60 ns
    - 动态功耗:
    - 公式: \( P(\mu W) = 1100 \times fi + \sum(fo \cdot CL) \times VDD^2 \)

    3. 产品特点和优势


    HEF4070B的主要优势在于其出色的噪声容限和模式输出阻抗不敏感性。这使得它在逻辑比较和奇偶校验等应用中表现出色。此外,它的四路异或功能使其能够同时处理多个输入信号,提高了系统的灵活性和效率。这种高性能和多功能性使其在市场上具有显著的竞争优势。

    4. 应用案例和使用建议


    HEF4070B适用于多种应用场景,例如逻辑比较器和奇偶校验器。具体来说,它可以用于检测两个信号之间是否相等,或者在传输过程中是否发生错误。使用时应注意以下几点:
    - 在设计逻辑电路时,可以利用HEF4070B进行位级操作。
    - 确保输入信号的频率和负载电容符合规格要求,以避免超出最大传播延迟。
    - 对于需要更高可靠性的应用,可考虑使用陶瓷封装版本,因为它们通常具有更好的耐热性和稳定性。

    5. 兼容性和支持


    - 兼容性:
    HEF4070B与IC04 LOCMOS HE4000B逻辑系列中的其他部件兼容,可以方便地集成到现有的系统中。

    - 支持和维护:
    用户可以从Philips Semiconductor获得详细的技术文档和支持服务,包括产品手册、应用指南和在线技术支持。

    6. 常见问题与解决方案


    - Q: 为什么传播延迟有时会超过典型值?
    - A: 传播延迟受温度、负载电容和电源电压的影响。请确保这些参数处于额定范围内。
    - Q: 如何选择正确的封装类型?
    - A: 根据应用的具体需求选择合适的封装类型。例如,对热稳定性有较高要求的应用可能更适合使用陶瓷封装。

    7. 总结和推荐


    总的来说,HEF4070B是一款性能优越且多用途的集成电路,特别适合逻辑比较和奇偶校验等应用。凭借其高噪声容限、模式输出阻抗不敏感性和广泛的兼容性,它在市场上具有显著的竞争优势。我们强烈推荐使用HEF4070B来提升您的逻辑电路设计的性能和可靠性。

HEF4070BT,652参数

参数
输出类型 -
最小工作供电电压 -
逻辑功能 -
时钟频率 -
低电平输出电流 -
电路数量 -
最大工作供电电压 -
传播延迟时间 -
高电平输出电流 -
逻辑系列 -
元件数量 -
零件状态 在售
包装方式 散装,管装
