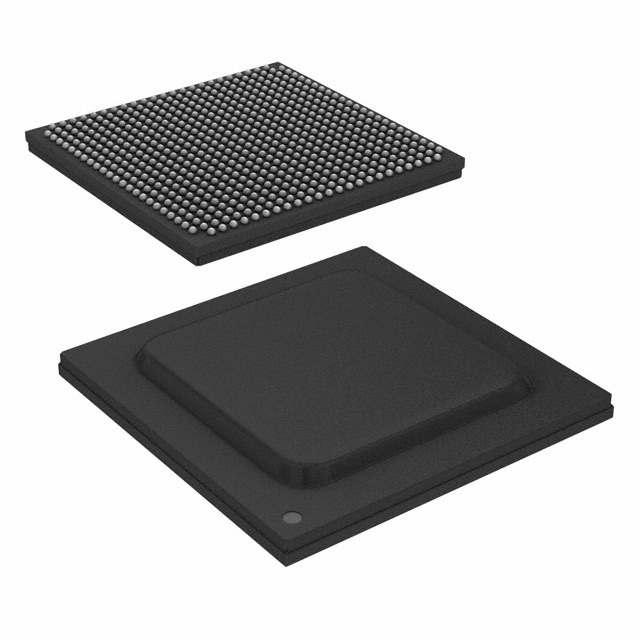

LS1043ASN7PQB

产品分类: 微处理器(MPU)
厂牌: NXP SEMICONDUCTORS
产品描述: USB 3.0 (3) + PHY 1.4GHz SATA 6Gbps (1) DDR3L,DDR4 4 1.2GHz 32KB Ethernet,I2C,SPI,UART,USB 1Gbps,10Gbps,1Gbps 64bit ARM® Cortex®-A53 FBGA-621 贴片安装
供应商型号: 841-LS1043ASN7PQB
供应商: Mouser
标准整包数: 1
NXP SEMICONDUCTORS 微处理器(MPU) LS1043ASN7PQB

LS1043ASN7PQB概述

    # QorIQ LS1043A Residential Gateway Reference Design 技术手册

    产品简介


    QorIQ LS1043A Residential Gateway Reference Design(简称LS1043A-RGW)是一款高性能且成本效益高的平台,适用于下一代通信需求。该设计基于QorIQ LS1043A四核处理器,采用Arm Cortex-A53核心架构,运行频率高达1.6GHz。LS1043A-RGW集成了丰富的外部连接接口,包括10Gbps硬件包引擎、双通道USB 3.0、POTS RJ11接口以及SD卡槽等。这些特性使其成为OEM和ODM缩短设计周期并加速上市时间的理想选择。

    技术参数


    - 处理器: QorIQ LS1043A四核处理器,基于Arm Cortex-A53核心架构,运行频率为1.6GHz。
    - 内存:
    - 2GB DDR4 DRAM,最高可达1600MT/s
    - 512MB NAND闪存
    - 以太网接口:
    - SFP+插槽用于光纤或铜缆10G、2.5G或1G的广域网连接
    - 4个1GbE LAN端口
    - USB接口: 2个超级速度USB 3.0端口
    - 其他接口:
    - 2个RJ11接口用于POTS
    - 1个Micro-USB接口用于控制台
    - 1个SD卡槽
    - 2个mini PCIe插槽
    - 内置的Arduino扩展板用于低功耗连接解决方案,如NFC、ZigBee、BLE或Thread

    产品特点和优势


    1. 高集成度: 集成了多种常用接口,简化了硬件设计和生产过程。
    2. 高性能处理器: 基于Arm Cortex-A53核心,运行频率达1.6GHz,适合处理复杂的数据流和高负载任务。
    3. 先进的硬件包引擎: 支持10Gbps的性能,能有效减轻CPU负担,便于添加增值应用。
    4. 灵活的扩展性: 支持mini PCIe Wi-Fi模块,支持多种无线协议,可扩展至802.11ac 8x8。

    应用案例和使用建议


    应用案例
    LS1043A-RGW广泛应用于家庭路由器、物联网网关和其他需要高性能网络处理能力的场合。其内置的SFP+插槽支持多种类型的广域网连接,使得该平台可以轻松适应不同的网络环境。
    使用建议
    - 在进行系统集成时,优先考虑通过SFP+插槽连接高速网络,以充分发挥其10Gbps的传输速率。
    - 利用Arduino扩展板开发低功耗连接解决方案,如ZigBee、BLE等,可以为产品增加更多的智能化功能。
    - 考虑到性能和功耗的平衡,建议在实际应用中根据具体需求选择合适的Wi-Fi模块。

    兼容性和支持


    LS1043A-RGW具有良好的兼容性,能够支持mini PCIe Wi-Fi模块以及多种类型的外部接口。NXP提供了详细的技术文档和支持服务,帮助开发者快速上手并解决实际使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1: 如何选择合适的Wi-Fi模块?
    - 解决方案: 根据应用需求选择支持相应标准(如802.11ac或802.11n)的Wi-Fi模块,确保满足所需的数据传输速率和覆盖范围。
    - 问题2: 如何提高系统的安全性?
    - 解决方案: 定期更新固件,使用强密码,开启防火墙等功能来增强系统的安全性。

    总结和推荐


    QorIQ LS1043A Residential Gateway Reference Design(LS1043A-RGW)以其卓越的性能和广泛的兼容性,在家庭路由器和物联网网关等领域有着广泛的应用前景。其高效的硬件包引擎和丰富的外部接口使其成为设计师和制造商的理想选择。如果你正在寻找一款高性能且灵活的平台,LS1043A-RGW无疑是一个值得推荐的产品。

LS1043ASN7PQB参数

参数
内核数 4
核心处理器 ARM® Cortex®-A53
程序存储器类型 DDR3L,DDR4
SATA SATA 6Gbps (1)
USB类型 USB 3.0 (3) + PHY
L1缓存指令存储器 32KB
I/O电压 -
最大时钟频率 1.2GHz
接口类型 Ethernet,I2C,SPI,UART,USB
以太网速度 1Gbps,10Gbps,1Gbps
最小工作供电电压 -
最大工作供电电压 -
数据总线宽度 64bit
协处理器/DSP -
速度 1.4GHz
通用封装 FBGA-621
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

LS1043ASN7PQB厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LS1043ASN7PQB数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微处理器(MPU) NXP SEMICONDUCTORS LS1043ASN7PQB LS1043ASN7PQB数据手册
