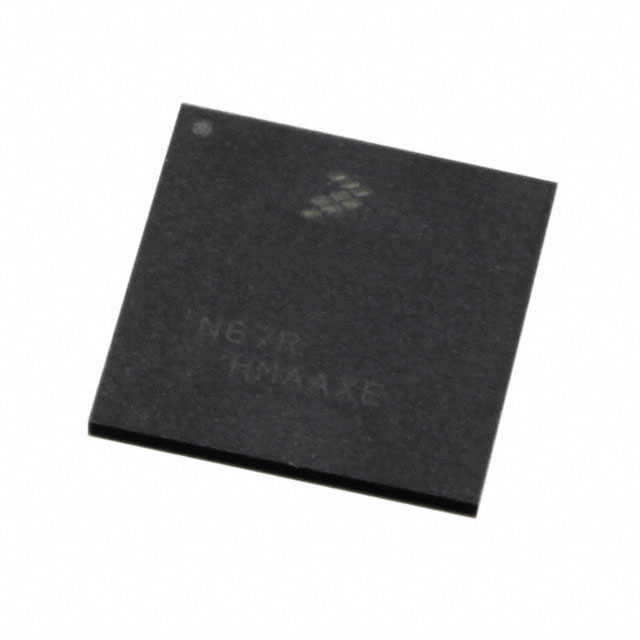

LS1012AXE7HKA

产品分类: 微处理器(MPU)
厂牌: NXP SEMICONDUCTORS
产品描述: USB 2.0 (1),USB 3.0 + PHY 800MHz SATA 6Gbps (1) DDR3L 1 1.8V 1GHz 32KB Ethernet,I2C,I2S,SPI,UART,USB 2Mbps 64bit ARM® Cortex®-A53 VFLGA-211 贴片安装 9.6mm*9.6mm*710μm
供应商型号: 25E-LS1012AXE7HKA
供应商: 国内现货
标准整包数: 1
NXP SEMICONDUCTORS 微处理器(MPU) LS1012AXE7HKA

LS1012AXE7HKA概述

    # QorIQ Layerscape® LS1012A 通信处理器技术手册解析

    产品简介


    QorIQ Layerscape® LS1012A 是一款面向企业级安全和数据包加速需求设计的高性能微处理器。它结合了64位 Arm® Cortex®-A53 核心与先进的片上网络和存储接口,能够以极低的功耗(典型值1瓦)提供卓越的计算性能。LS1012A 主要适用于无风扇的小型化网络设备及物联网(IoT)网关等应用场景,同时为消费级NAS、移动NAS、数据中心存储等领域提供了可靠解决方案。
    产品类型
    - 类型:通信处理器
    - 功能定位:高能效、小尺寸、多任务处理
    主要功能
    - 高速数据包转发引擎(PFE)
    - 安全性和加密加速
    - 内存管理和缓存保护
    - 支持多种高速接口协议
    应用领域
    - 智能化IoT网关
    - 消费级及移动NAS系统
    - 数据中心存储设备
    - 建筑与工厂自动化
    - 入门级宽带以太网网关

    技术参数


    以下是根据技术手册整理的核心技术参数:
    | 参数类别 | 描述 |

    | 核心架构 | 64位 Arm Cortex-A53, 最大主频1GHz |
    | 缓存 | 32KB L1指令缓存+32KB L1数据缓存,256KB L2缓存,均带ECC保护 |
    | 存储控制器 | 支持16位DDR3L内存设备,运行频率可达1GHz |
    | 网络接口 | 两个千兆以太网端口,一个SATA 3.0接口,PCIe 2.0接口 |
    | USB | USB 3.0和USB 2.0各一,集成PHY |
    | 串行接口 | 双I²C、五线I²S、QuadSPI、SPI、UART |
    | 物理封装 | 小尺寸9.6×9.6毫米封装,支持低成本四层PCB设计 |
    | 能耗 | 典型工作功耗仅1瓦 |

    产品特点和优势


    核心优势
    1. 极致能效:单核性能达4000 CoreMark,在典型1瓦功率下仍能保持高效运作。
    2. 强大安全性:支持Arm TrustZone®技术和硬件加密加速模块,可保障数据传输安全。
    3. 高度集成化:集成多种接口标准,减少外围芯片数量,降低整体成本。
    4. 硬件加速引擎:内嵌PFE引擎,专用于IP转发任务,显著提高数据处理效率。
    市场竞争力
    LS1012A凭借其超低功耗、多功能集成以及强大的安全特性,成为智能边缘计算和物联网设备的理想选择。相比传统方案,它不仅提升了系统的可靠性和响应速度,还大幅降低了开发复杂度和制造成本。

    应用案例和使用建议


    应用案例
    - 智能家居网关:利用其丰富的外设支持,构建稳定高效的Wi-Fi接入点。
    - 小型数据中心存储:通过SATA接口连接多个硬盘阵列,提供高性价比的存储解决方案。
    - 工业控制终端:配合QuadSPI扩展模块,快速加载操作系统并实现复杂逻辑运算。
    使用建议
    - 在设计基于LS1012A的应用时,需充分考虑散热设计,尤其是在连续满载情况下可能需要增加被动冷却措施。
    - 开发阶段推荐优先采用FRYW-LS1012A评估板进行原型搭建,以便加快开发周期。
    - 对于需要高带宽场景,可以额外添加外部FPGA扩展卡来增强系统性能。

    兼容性和支持


    LS1012A具有良好的开放生态系统,可与其他主流MCU/DSP产品无缝协作。此外,NXP提供了丰富的文档资源和技术支持服务,涵盖Linux BSP驱动程序、评估板调试工具以及长期供应承诺等,帮助客户顺利完成项目部署。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 初次启动失败 | 确保正确配置Bootloader及启动设备顺序 |
    | 系统运行时频繁死机 | 检查电源电压稳定性,必要时升级固件 |
    | 网络吞吐量未达预期 | 调整数据包缓冲区大小或检查物理链路状态 |
    | 温度过高 | 添加额外散热片或重新规划PCB布局 |

    总结和推荐


    综上所述,QorIQ Layerscape® LS1012A 是一款集高性能、高能效于一体的通信处理器,非常适合需要紧凑设计且对能耗敏感的应用场景。其突出的技术亮点在于领先的Cortex-A53架构、出色的硬件加速能力以及全面的安全特性。如果您正在寻找一款适用于物联网网关、NAS存储或其他小型化智能设备的理想解决方案,那么LS1012A无疑是一个值得信赖的选择。
    推荐指数:★★★★★
    此产品凭借其卓越的性价比和广泛的适用范围,在当前嵌入式市场中占据了重要地位。强烈建议相关开发者和技术人员关注并深入研究这款处理器,相信它将为您的项目带来意想不到的价值!

LS1012AXE7HKA参数

参数
数据总线宽度 64bit
SATA SATA 6Gbps (1)
L1缓存指令存储器 32KB
以太网速度 2Mbps
最大工作供电电压 -
最小工作供电电压 1.8V
最大时钟频率 1GHz
接口类型 Ethernet,I2C,I2S,SPI,UART,USB
USB类型 USB 2.0 (1),USB 3.0 + PHY
内核数 1
协处理器/DSP -
程序存储器类型 DDR3L
速度 800MHz
核心处理器 ARM® Cortex®-A53
I/O电压 -
长*宽*高 9.6mm*9.6mm*710μm
通用封装 VFLGA-211
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

LS1012AXE7HKA厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LS1012AXE7HKA数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微处理器(MPU) NXP SEMICONDUCTORS LS1012AXE7HKA LS1012AXE7HKA数据手册

LS1012AXE7HKA封装设计

查看详情并下载
Symbol
Footprint
3D Model
