LS1021ASN7KQB

产品分类: 微处理器(MPU)
厂牌: NXP SEMICONDUCTORS
产品描述: USB 3.0 (1) + PHY 1GHz SATA 6Gbps (1) L1/L2 CACHE,SRAM 2 1GHz 32KB 1.8V,2.5V,3.3V CAN,Ethernet,I2C,SPI,UART,USB 3Mbps 32bit ARM® Cortex®-A7 FC-PBGA-525 贴片安装 19mm*19mm*1.62mm
供应商型号: 90Z-LS1021ASN7KQB
供应商: 国内现货
标准整包数: 420

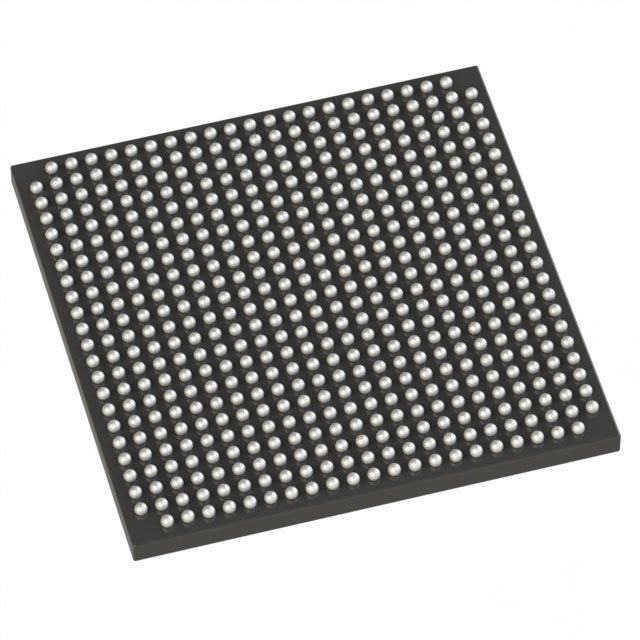

NXP SEMICONDUCTORS 微处理器(MPU) LS1021ASN7KQB

LS1021ASN7KQB概述

    # QorIQ LS1021A 处理器:高性能低功耗网络应用处理器

    产品简介


    QorIQ LS1021A 是一款面向企业级和工业应用的高性能、低功耗嵌入式处理器,由 NXP Semiconductors(原 Freescale Semiconductor)研发。它集成了两个 ARM Cortex-A7 核心,支持高达 1.2 GHz 的运行频率,并具备 ECC(错误检查和纠正)保护的缓存内存。这款处理器适用于无风扇设计的小型设备,如企业接入点路由器、物联网网关、工业自动化设备、移动无线路由器等。凭借强大的计算能力、丰富的接口支持和卓越的能效表现,QorIQ LS1021A 在网络通信、工业控制和多媒体应用领域表现出色。

    技术参数


    | 参数类别 | 规格 |

    | 核心架构 | 双核 ARM Cortex-A7,频率可达 1.2 GHz |
    | 缓存 | ECC 保护的 L1 指令和数据缓存(各 32 KB),共享 L2 缓存(512 KB) |
    | 支持内存类型 | DDR3L/DDR4,最大支持 1600 MHz |
    | 系统接口 | 四通道 6 GHz 多协议 SerDes,支持 3×千兆以太网(IEEE 1588)、双 PCIe 2.0、单 SATA 3.0、双 USB(3.0 和 2.0)、QuadSPI、IFC、SD/MMC 等 |
    | 安全特性 | 内置安全引擎(SEC 5.5),支持 IPsec、SSL、DTLS、IKE 等加密协议 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 功耗 | 典型总系统功耗约 3 W |

    产品特点和优势


    1. 卓越性能:采用双核 ARM Cortex-A7 架构,支持高达 1.2 GHz 运行频率,并通过 ECC 保护的 L1 和 L2 缓存提升数据可靠性。
    2. 集成度高:集成了丰富的外围接口,如 USB 3.0、PCIe 2.0、SATA 3.0 和多串口支持,满足多种外设连接需求。
    3. 安全性强:内置硬件加速的安全引擎(SEC 5.5),支持主流网络安全协议,适合对数据安全要求高的场景。
    4. 虚拟化支持:支持硬件虚拟化,能够实现物理资源与虚拟资源的有效划分。
    5. 功耗优化:典型功耗仅 3 W,非常适合需要长时间运行的无风扇设备。

    应用案例和使用建议


    应用案例
    1. 企业级接入点路由器:支持 802.11ac 和 802.11n 标准,适合构建高速无线网络。
    2. 工业自动化:提供 CAN 和 UART 接口,支持 PROFIBUS、HDLC 和 TDM 等工业协议。
    3. 物联网网关:支持多协议通信,适用于智能家居、智慧城市等领域。
    4. 无风扇设计:凭借出色的低功耗特性,适合紧凑型设计的小型化设备。
    使用建议
    - 针对需要更高存储容量的应用场景,建议搭配大容量 DDR4 内存。
    - 对于安全敏感的应用,建议启用硬件加密模块以增强数据保护。
    - 在复杂环境中部署时,确保正确配置电源管理以避免过热问题。

    兼容性和支持


    - 开发平台:QorIQ LS1021A 提供 TWR-LS1021A 开发套件,支持 Linux SDK 和 CodeWarrior 开发工具,便于快速原型设计。
    - 生态系统:NXP 拥有广泛的第三方合作伙伴生态系统,为用户提供全面的技术支持和培训服务。
    - 软件更新:定期发布固件和驱动程序更新,帮助用户保持系统的稳定性和安全性。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 启动过程中出现异常 | 检查外部电源输入是否正常,确认内存和闪存连接正确。 |
    | 设备过热 | 减少 CPU 负载或添加散热片以改善散热效果。 |
    | 数据传输速度慢 | 检查网络链路设置,优化中断处理程序以提高吞吐量。 |

    总结和推荐


    QorIQ LS1021A 处理器凭借其高性能、低功耗和丰富的接口支持,在企业级和工业级应用中表现出色。它不仅满足了现代设备对多功能和易用性的需求,还提供了良好的安全性和稳定性。对于需要紧凑设计且追求高效能的开发者来说,QorIQ LS1021A 是一个非常值得推荐的选择。无论是构建无线路由器还是工业控制系统,这款处理器都能提供可靠的支持。
    推荐指数:★★★★★

LS1021ASN7KQB参数

参数
最大工作供电电压 -
以太网速度 3Mbps
程序存储器类型 L1/L2 CACHE,SRAM
协处理器/DSP -
L1缓存指令存储器 32KB
SATA SATA 6Gbps (1)
数据总线宽度 32bit
USB类型 USB 3.0 (1) + PHY
最小工作供电电压 -
核心处理器 ARM® Cortex®-A7
最大时钟频率 1GHz
接口类型 CAN,Ethernet,I2C,SPI,UART,USB
速度 1GHz
I/O电压 1.8V,2.5V,3.3V
内核数 2
长*宽*高 19mm*19mm*1.62mm
通用封装 FC-PBGA-525
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LS1021ASN7KQB厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LS1021ASN7KQB数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微处理器(MPU) NXP SEMICONDUCTORS LS1021ASN7KQB LS1021ASN7KQB数据手册

LS1021ASN7KQB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
420+ ¥ 240.3738
840+ ¥ 224.1079
1260+ ¥ 213.264
1680+ ¥ 206.0347
库存: 1260
起订量: 420 增量: 0
交货地:
最小起订量为:420
合计: ¥ 100956.99
