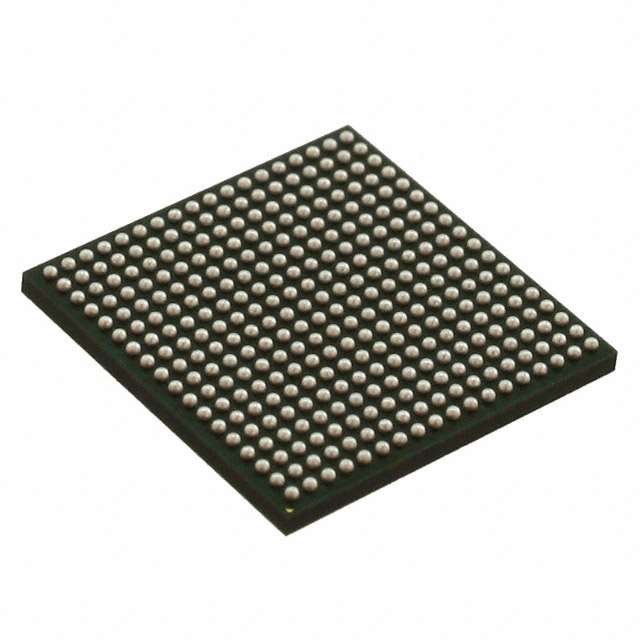

AM3352BZCZA80

产品分类: 微处理器(MPU)
厂牌: TEXAS INSTRUMENTS
产品描述: USB 2.0 + PHY (2) 800MHz L1/L2/L3 CACHE,RAM,ROM 1 910mV,1.06V 988mV,1.144V 800MHz 32KB 1.8V,3.3V CAN,I2C,MMC,McASP,McSPI,SD,SDIO,UART 10Mbps,100Mbps,1Gbps 32bit ARM® Cortex®-A8 多媒体;NEON™ SIMD PBGA-324 贴片安装
供应商型号: AM3352BZCZA80
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 微处理器(MPU) AM3352BZCZA80

AM3352BZCZA80概述

    AM335x Sitara™ Processors 技术手册

    产品简介


    AM335x Sitara™处理器是一款高性能、多功能的微处理器,基于ARM Cortex-A8处理器架构。它集成了多种先进的硬件加速器和丰富的外设接口,适用于多种工业和消费类应用。AM335x系列包括多个型号(如AM3359、AM3358等),每个型号根据需求的不同在性能和外设配置上有所区别。这款处理器主要应用于游戏设备、智能家居、医疗设备、打印机、智能收费系统等领域。

    技术参数


    以下是AM335x处理器的关键技术参数:
    - CPU核心:最高可达1GHz的Sitara™ ARM® Cortex®-A8 32位RISC处理器。
    - 缓存:32KB的L1指令缓存和数据缓存,带单错误检测(奇偶校验);256KB的L2缓存,带有错误纠正码(ECC)。
    - 存储:176KB的片上引导ROM;64KB的专用RAM;64KB的通用片上内存控制器(OCMC)RAM。
    - 外部内存接口:支持mDDR(LPDDR)、DDR2、DDR3、DDR3L控制器,最高可达400MHz时钟速率(800Mbps数据率)。
    - 电源管理:集成的高频振荡器(15至35MHz)用于产生参考时钟,支持独立的子系统和外设时钟控制,以降低功耗。
    - 通信接口:支持多达六个UART、两个CAN端口、两个多通道音频串行端口(McASPs)、三个I2C接口、两个SPI接口等。
    - 外设:包含图形引擎(SGX530)、触摸屏控制器、LCD控制器等。
    - 安全功能:集成加密硬件加速器(AES、SHA、RNG)和安全引导。

    产品特点和优势


    AM335x处理器具备以下特点和优势:
    - 高性能:最高可达1GHz的CPU速度,强大的图像处理能力和高效的内存管理机制。
    - 多功能外设:丰富的外设接口,能够适应多种应用场景,例如工业自动化、家庭娱乐、医疗设备等。
    - 实时性能:集成的PRU-ICSS(可编程实时单元和工业通信子系统)支持EtherCAT、PROFINET等实时协议。
    - 低功耗:支持多种电源管理和节能模式,如DVFS(动态电压频率调节)和AVS(自适应电压调节)。
    - 安全性:内置加密硬件加速器,提供高级别的数据安全保护。

    应用案例和使用建议


    AM335x处理器广泛应用于各类设备中,以下是一些典型的应用案例:
    - 游戏设备:利用强大的图形处理能力,支持复杂的游戏特效和高清显示。
    - 工业自动化:通过集成的EtherCAT、PROFINET等工业协议,实现高效的数据传输和控制。
    - 智能家居:通过各种接口,如UART、I2C、SPI等,方便地连接各种传感器和执行器,实现智能化控制。
    使用建议:
    - 在使用PRU-ICSS时,注意其独立于ARM核心运行的特点,可以更好地实现复杂的实时任务处理。
    - 利用丰富的外设接口,可以灵活地扩展其他功能模块,如通过MMC/SD接口连接存储卡。

    兼容性和支持


    AM335x处理器支持多种外部存储设备和接口,包括mDDR、DDR2、DDR3等,具有较高的兼容性。此外,德州仪器(TI)公司提供了广泛的开发工具和软件支持,包括免费的Processor SDK Linux®和TI-RTOS操作系统。

    常见问题与解决方案


    以下列出了常见的使用问题及相应的解决方法:
    - 问:如何提高处理器的功耗效率?
    答:启用DVFS(动态电压频率调节)和AVS(自适应电压调节)功能,根据当前负载动态调整电压和频率。
    - 问:如何配置PRU-ICSS以实现EtherCAT通信?
    答:通过适当的寄存器设置和中断配置,启动PRU-ICSS的EtherCAT通信功能,并编写相应的程序代码进行操作。

    总结和推荐


    AM335x Sitara™处理器凭借其卓越的性能、丰富的外设和优秀的实时处理能力,在工业和消费电子领域有着广泛的应用前景。它不仅提供了高度的灵活性和可扩展性,还拥有出色的兼容性和强大的技术支持。因此,强烈推荐这一系列处理器作为新一代嵌入式系统的理想选择。

AM3352BZCZA80参数

参数
USB类型 USB 2.0 + PHY (2)
I/O电压 1.8V,3.3V
内核数 1
SATA -
最大时钟频率 800MHz
核心处理器 ARM® Cortex®-A8
程序存储器类型 L1/L2/L3 CACHE,RAM,ROM
最大工作供电电压 988mV,1.144V
数据总线宽度 32bit
L1缓存指令存储器 32KB
以太网速度 10Mbps,100Mbps,1Gbps
接口类型 CAN,I2C,MMC,McASP,McSPI,SD,SDIO,UART
协处理器/DSP 多媒体;NEON™ SIMD
速度 800MHz
最小工作供电电压 910mV,1.06V
15.1mm(Max)
15.1mm(Max)
1.4mm(Max)
通用封装 PBGA-324
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

AM3352BZCZA80厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

AM3352BZCZA80数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 微处理器(MPU) TEXAS INSTRUMENTS AM3352BZCZA80 AM3352BZCZA80数据手册

AM3352BZCZA80封装设计

查看详情并下载
Symbol
Footprint
3D Model
