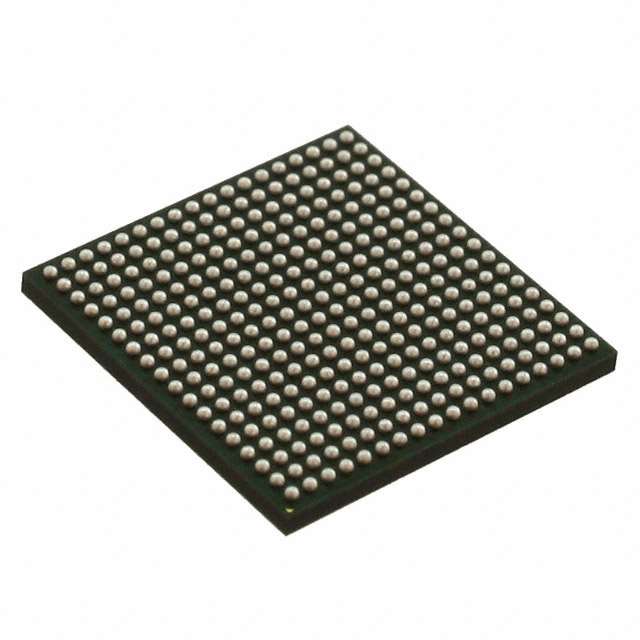

AM3356BZCZ60

产品分类: 微处理器(MPU)
厂牌: TEXAS INSTRUMENTS
产品描述: USB 2.0 + PHY (2) 600MHz L1/L2/L2 CACHE,RAM,ROM 1 910mV 988mV,1.144V 600MHz 32KB 1.8V,3.3V CAN,I2C,MMC,McASP,McSPI,SD,SDIO,UART 10Mbps,100Mbps,1Gbps 32bit ARM® Cortex®-A8 多媒体;NEON™ SIMD BGA 贴片安装
供应商型号: AM3356BZCZ60
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 微处理器(MPU) AM3356BZCZ60

AM3356BZCZ60概述

    AM335x Sitara™ 处理器技术手册



    产品简介




    AM335x 微处理器是一款基于 ARM Cortex-A8 架构的高性能处理器。该处理器集成了多个先进的子系统和丰富的接口,广泛应用于家庭自动化、工业控制、医疗设备和游戏外设等多个领域。AM335x系列包含多个型号,分别为AM3359、AM3358、AM3357、AM3356、AM3354、AM3352 和 AM3351,它们均采用NFBGA封装,提供不同的芯片尺寸选择以满足不同应用需求。


    技术参数




    - 处理器核心:基于 ARM Cortex-A8 架构,最高主频可达 1 GHz。
    - 缓存:32 KB 的一级指令缓存和32 KB 的一级数据缓存(带奇偶校验);256 KB 的二级缓存(带纠错码ECC)。
    - 内存:64 KB 的专用RAM,以及高达1 GB 的可寻址空间,支持LPDDR、DDR2、DDR3和DDR3L存储器接口。
    - 通信接口:内置的PRU-ICSS支持多种工业通信协议如EtherCAT、PROFINET、EtherNet/IP等。此外,还提供两个高速USB 2.0端口和两个工业级千兆以太网端口。
    - 图形处理:集成 PowerVR SGX™ 图形加速器,支持3D图形处理。
    - 外设接口:包括UART、SPI、I2C、MCASP、eHRPWM等多种接口,以及高达六路UART接口支持红外和远程控制模式。


    产品特点和优势




    AM335x处理器具有以下特点和优势:

    - 高集成度:集成了多个强大的硬件模块,包括PRU-ICSS和增强型直接内存访问控制器(EDMA),提供了高度的灵活性和扩展性。
    - 低功耗设计:通过智能电源管理技术和动态电压频率调节(DVFS)技术,实现了高效的能量利用。
    - 强大的图像处理能力:配备了高质量图像抗锯齿功能和3D图形引擎,适用于复杂图像处理应用。
    - 强大的计算能力和多任务处理能力:主频可达1GHz,支持多达128个中断请求,适合于需要实时处理的应用场合。


    应用案例和使用建议




    AM335x处理器在多个领域的应用案例丰富,例如智能家居控制系统、自动化生产线、游戏机和医疗设备等。具体使用建议如下:

    - 工业自动化:利用其强大的工业通信能力和高效的数据处理能力,可以实现高精度的传感器数据采集和快速响应控制。
    - 医疗设备:集成的ADC和触摸屏控制器,能够有效提高设备的稳定性和操作体验。
    - 娱乐设备:高性能的图形处理能力和多任务处理能力使其成为开发高端游戏机的理想选择。


    兼容性和支持




    AM335x处理器与其他TI公司的产品具有良好兼容性,并且在生产支持方面提供全面的技术文档和支持。官方文档提供了详尽的指导和参考设计,有助于开发者快速上手并实现产品开发。


    常见问题与解决方案




    以下是一些常见的问题及其解决方案:

    - 问题1:系统启动时出现异常,无法正常启动。
    - 解决方案:检查启动配置引脚设置,确保正确连接到所需的启动模式。
    - 问题2:系统在高负载下运行不稳定。
    - 解决方案:调整电源管理和时钟设置,启用DVFS功能来优化能耗和性能。
    - 问题3:设备通信出现问题。
    - 解决方案:检查通信接口配置,确保正确的时序和电气特性设置。


    总结和推荐




    综上所述,AM335x系列微处理器凭借其卓越的性能、丰富的接口和灵活的配置选项,在多种应用中展现出极高的性价比。对于需要强大处理能力和可靠通信功能的嵌入式系统开发,AM335x无疑是一个非常值得推荐的选择。无论是工业控制还是消费电子产品,AM335x都具备广泛的适用性和强大的竞争力。

AM3356BZCZ60参数

参数
SATA -
最大工作供电电压 988mV,1.144V
程序存储器类型 L1/L2/L2 CACHE,RAM,ROM
内核数 1
速度 600MHz
接口类型 CAN,I2C,MMC,McASP,McSPI,SD,SDIO,UART
数据总线宽度 32bit
USB类型 USB 2.0 + PHY (2)
协处理器/DSP 多媒体;NEON™ SIMD
I/O电压 1.8V,3.3V
最大时钟频率 600MHz
以太网速度 10Mbps,100Mbps,1Gbps
最小工作供电电压 910mV
L1缓存指令存储器 32KB
核心处理器 ARM® Cortex®-A8
15.1mm(Max)
15.1mm(Max)
960μm(Max)
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘,管装

AM3356BZCZ60厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

AM3356BZCZ60数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 微处理器(MPU) TEXAS INSTRUMENTS AM3356BZCZ60 AM3356BZCZ60数据手册

AM3356BZCZ60封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 55.596
60+ ¥ 53.7428
90+ ¥ 51.8896
库存: 165
起订量: 30 增量: 0
交货地:
最小起订量为:30
合计: ¥ 1667.88
