AT91SAM9X25-CU-999

产品分类: 微处理器(MPU)
产品描述: USB 2.0 (3) 400MHz ROM 1 900mV 1.1V 400MHz 16KB 1.8V,2.5V,3V,3.3V CAN,EBI,EMI,I2C,MMC,SD,SDIO,SPI,SSC,UART,USART 10Mbps,100Mbps 32bit ARM926EJ-S BGA-217 贴片安装,黏合安装 15mm*15mm*860μm
供应商型号: S-AT91SAM9X25-CU-999
供应商: Future
标准整包数: 500

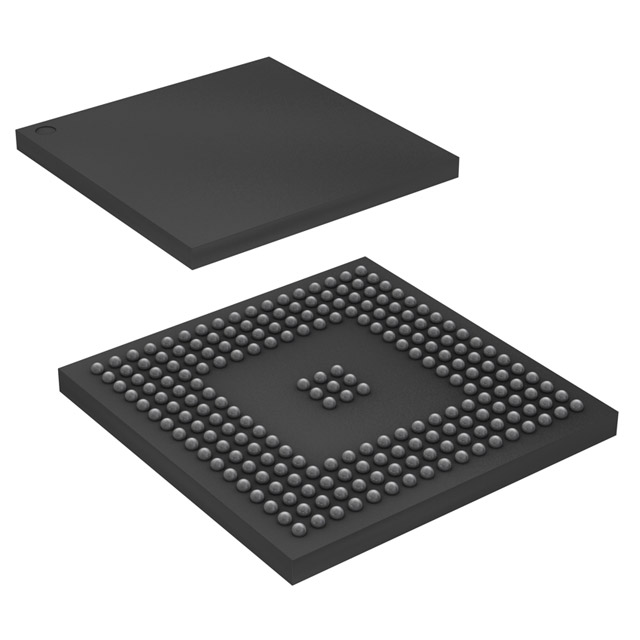

MICROCHIP TECHNOLOGY 微处理器(MPU) AT91SAM9X25-CU-999

AT91SAM9X25-CU-999概述

    SAM9X25 高性能嵌入式微处理器单元技术手册

    1. 产品简介


    SAM9X25 是一款基于 ARM926EJ-S™ 内核的高性能嵌入式微处理器(MPU),运行频率高达 400 MHz。该芯片特别适用于工业领域,如楼宇自动化、网关及医疗设备。SAM9X25 拥有多项网络连接和通信接口,包括两个兼容 CAN 的控制器和两个符合 IEEE Std 802.3 的 10/100 Mbps 以太网 MAC 控制器。此外,还包括高速 USB 设备和主机、高容量存储卡接口、USART、SPI、I2S、TWI 及 10 位 ADC 等多种通信接口。

    2. 技术参数


    - 核心:ARM926EJ-S™ ARM® Thumb® 处理器,最高可达 400 MHz,电压为 1.0V ± 10%。
    - 缓存:16 Kbytes 数据缓存,16 Kbytes 指令缓存,内存管理单元。
    - 存储器:
    - 64 Kbyte 内部 ROM,内嵌引导程序:可引导 NAND Flash、SD 卡、DataFlash® 或串行 DataFlash。可编程顺序。
    - 32 Kbyte 内部 SRAM,系统速度下单周期访问。
    - 高带宽多端口 DDR2 控制器。
    - 32 位外部总线接口,支持 4-bank 和 8-bank DDR2/LPDDR,SDR/LPSDR,静态内存。
    - MLC/SLC 8 位 NAND 控制器,支持最高 24 位可编程多比特纠错码(PMECC)。
    - 系统时钟:最高 133 MHz。
    - 电源管理:复位控制单元,关机控制单元,周期间隔定时器,看门狗定时器和实时时钟。
    - 时钟和振荡器:内部低功耗 32 kHz RC 和快速 12 MHz RC 振荡器。
    - 接口:
    - USB 设备高速、USB 主机高速和 USB 主机全速。
    - 两个 10/100 Mbps 以太网 MAC 控制器。
    - 两个高速内存卡主机。
    - 两个 CAN 控制器。
    - 两个主/从串行外围接口。
    - 两个 3 通道 32 位定时器/计数器。
    - 一个同步串行控制器。
    - 一个 4 通道 16 位 PWM 控制器。
    - 三个双线接口。
    - 四个 USART,两个 UART,一个调试单元。
    - 一个 12 通道 10 位模拟到数字转换器。

    3. 产品特点和优势


    - 高性能处理能力:400 MHz 的运行频率提供了卓越的计算能力。
    - 丰富的通信接口:支持多个高速接口,如 CAN、以太网、USB 等,方便集成于各种复杂系统。
    - 大容量存储支持:提供高带宽多端口 DDR2 控制器和 NAND 控制器,支持多种存储设备。
    - 先进的电源管理:包含多种电源管理机制,确保低功耗和长时间运行稳定性。
    - 多功能性:集成了多种功能单元,满足工业和医疗领域的多样化需求。

    4. 应用案例和使用建议


    - 楼宇自动化:通过 CAN 和以太网接口,实现楼宇内各种传感器和设备的数据传输和控制。
    - 网关设备:通过高速 USB 和以太网接口,实现数据转发和处理,适用于 IoT 应用。
    - 医疗设备:集成的 ADC 和多种通信接口使得设备能够实时采集和传输患者数据。
    使用建议:
    - 在工业环境中使用时,注意电磁干扰对通信的影响,建议增加屏蔽措施。
    - 使用高速 USB 接口时,要确保电源稳定,避免过热。

    5. 兼容性和支持


    SAM9X25 与其他电子元器件和设备具有良好的兼容性。厂商提供详尽的技术文档和客户支持服务,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    - 问题:设备启动后无法正常工作。
    - 解决办法:检查电源电压和时钟配置是否正确。
    - 问题:数据传输不稳定。
    - 解决办法:检查通信接口的设置,确保阻抗匹配。
    - 问题:温度过高。
    - 解决办法:增加散热措施,如加装散热片或风扇。

    7. 总结和推荐


    SAM9X25 是一款高度集成的高性能嵌入式微处理器,具备丰富的通信接口和强大的处理能力,适用于工业和医疗等多个领域。其出色的电源管理和稳定性使其成为高要求应用的理想选择。强烈推荐在需要高效数据处理和多接口通信的场合使用。

AT91SAM9X25-CU-999参数

参数
接口类型 CAN,EBI,EMI,I2C,MMC,SD,SDIO,SPI,SSC,UART,USART
程序存储器类型 ROM
速度 400MHz
协处理器/DSP -
最大工作供电电压 1.1V
L1缓存指令存储器 16KB
最大时钟频率 400MHz
核心处理器 ARM926EJ-S
SATA -
数据总线宽度 32bit
I/O电压 1.8V,2.5V,3V,3.3V
内核数 1
最小工作供电电压 900mV
USB类型 USB 2.0 (3)
以太网速度 10Mbps,100Mbps
长*宽*高 15mm*15mm*860μm
通用封装 BGA-217
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

AT91SAM9X25-CU-999厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT91SAM9X25-CU-999数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微处理器(MPU) MICROCHIP TECHNOLOGY AT91SAM9X25-CU-999 AT91SAM9X25-CU-999数据手册

AT91SAM9X25-CU-999封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 11.3275 ¥ 95.7174
库存: 3000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 47858.7
