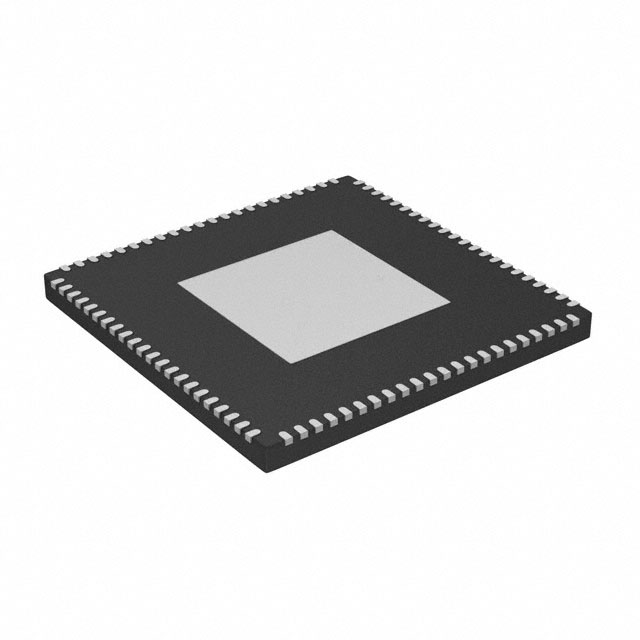

ADSP-BF700BCPZ-2

产品分类: 微处理器(MPU)
厂牌: ANALOG DEVICES
产品描述: 1 ROM 1.7V 3.47V 200MHz 1.8V,3.3V CAN,DSPI,EBI,EMI,I2C,PPI,QSPI,SD,SDIO,SPI,SPORT,UART,USART,USB OTG 16bit,32bit 贴片安装 12mm*12mm*830μm
供应商型号: MF-ADSP-BF700BCPZ-2
供应商: Verical
标准整包数: 1
ANALOG DEVICES 微处理器(MPU) ADSP-BF700BCPZ-2

ADSP-BF700BCPZ-2概述

    # 高性能嵌入式处理器:ADSP-BF70x 系列

    产品简介


    ADSP-BF70x 系列处理器是 Analog Devices 公司 Blackfin 家族中的高性能嵌入式处理器,专为下一代嵌入式应用设计。它们结合了双 MAC 16 位信号处理引擎、干净的 RISC 微处理器指令集以及单指令多数据(SIMD)多媒体能力,提供了出色的信号处理性能和灵活的编程能力。该系列处理器广泛应用于汽车系统、工业控制、仪器仪表、视频图像分析、生物识别以及电源/电机控制等领域。
    主要功能
    - 黑色FIN+核心:高达 400 MHz 的性能。
    - 双 16 位 MAC 或单个 32 位 MAC 支持每周期运算。
    - 16 位复杂 MAC 和其他指令集增强。
    - 向下兼容前代 Blackfin 产品。
    应用领域
    - 汽车电子(如 ADAS 和车载娱乐系统)
    - 工业自动化与控制
    - 医疗设备
    - 消费类电子产品
    - 视频监控与安防

    技术参数


    以下是从技术手册中提取的关键技术参数:
    | 参数类别 | 描述 |

    | 主频 | 最高可达 400 MHz |
    | 供电电压 | 低功耗设计,核心域功率 < 100 mW(400 MHz 下) |
    | 封装形式 | 88 引脚 LFCSPVQ (QFN),184 球 CSPBGA |
    | 存储器 | 136 KB L1 SRAM(具有奇偶校验保护),支持多种 SRAM 和 ROM 配置 |
    | 外设接口 | 双通道 MDMA、2 个 UART、2 个 SPORT、1 个 PPI、2 个 CAN、1 个 USB 2.0 HS OTG 等 |
    | 工作温度范围 | -40°C 至 +125°C |
    | 安全特性 | 一次性可编程内存、硬件加密加速器、快速安全启动 |

    产品特点和优势


    ADSP-BF70x 系列处理器具备以下显著特点和优势:
    1. 高性能核心:黑色FIN+内核提供卓越的计算能力和较低的功耗,适合需要高性能与低能耗的应用场景。
    2. 丰富的外设接口:支持多种通信协议和外设,简化了硬件设计。
    3. 安全性与可靠性:内置加密引擎和安全启动功能,适用于对数据安全要求较高的行业。
    4. 成本效益:通过集成丰富的功能模块,减少了外部组件的需求,降低了整体开发成本。
    5. 兼容性:支持多种 DDR 和 LPDDR 内存类型,便于扩展系统的存储容量。

    应用案例和使用建议


    应用案例
    - 汽车 ADAS 系统:利用其强大的信号处理能力和丰富接口,可实现车道偏离警告、行人检测等功能。
    - 工业机器人控制:适合作为机器人控制系统的核心处理器,提供实时响应和高效算法执行能力。
    使用建议
    - 在设计时充分考虑散热问题,特别是在高负载运行条件下。
    - 利用其强大的调试工具链进行性能调优,确保最佳的运行效率。
    - 对于需要更高带宽的应用场景,建议优先选择支持 DDR/LPDDR 的型号。

    兼容性和支持


    ADSP-BF70x 系列处理器与多种 DDR 和 LPDDR 内存芯片兼容,确保了系统设计的灵活性。Analog Devices 提供了全面的技术支持和文档资源,帮助开发者快速上手和解决问题。此外,还配备了强大的仿真器和调试工具,进一步提升了开发效率。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统启动失败 | 检查电源配置和初始化代码是否正确 |
    | 数据传输速率慢 | 调整外设的时钟频率以匹配预期性能要求 |
    | 安全性相关错误 | 确认加密密钥和访问权限设置是否符合需求 |

    总结和推荐


    ADSP-BF70x 系列处理器凭借其高性能、低功耗和丰富的功能特性,成为嵌入式应用的理想选择。无论是汽车电子还是工业自动化领域,它都能提供卓越的支持。如果您正在寻找一款兼具性价比与可靠性的处理器,强烈推荐使用 ADSP-BF70x 系列产品。
    推荐指数:★★★★★

ADSP-BF700BCPZ-2参数

参数
L1缓存指令存储器 -
最大工作供电电压 3.47V
接口类型 CAN,DSPI,EBI,EMI,I2C,PPI,QSPI,SD,SDIO,SPI,SPORT,UART,USART,USB OTG
最小工作供电电压 1.7V
I/O电压 1.8V,3.3V
速度 -
数据总线宽度 16bit,32bit
内核数 -
USB类型 1
核心处理器 -
最大时钟频率 200MHz
以太网速度 -
程序存储器类型 ROM
SATA -
协处理器/DSP -
长*宽*高 12mm*12mm*830μm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ADSP-BF700BCPZ-2厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADSP-BF700BCPZ-2数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 微处理器(MPU) ANALOG DEVICES ADSP-BF700BCPZ-2 ADSP-BF700BCPZ-2数据手册

ADSP-BF700BCPZ-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
