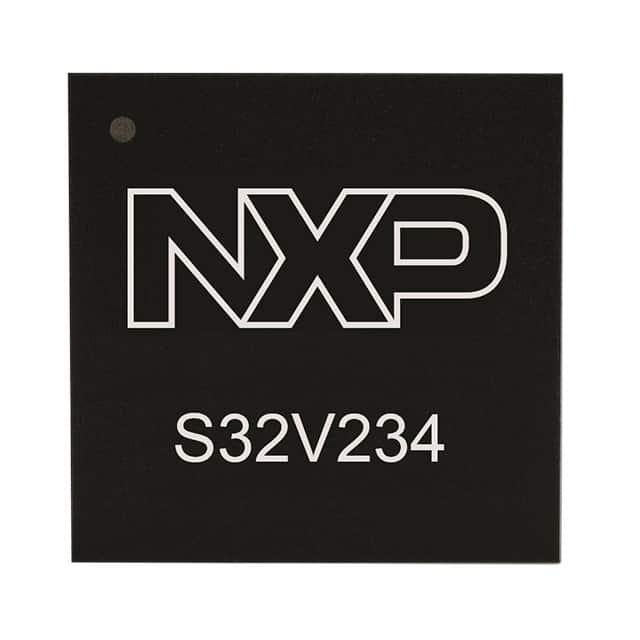

FS32V234CMN1VUB

产品分类: 微处理器(MPU)
厂牌: NXP SEMICONDUCTORS
产品描述: 0 1GHz DDR3,DDR3L,LPDDR2 4,1 1.425V,1.71V,2.375V,3.15V 1.575V,1.95V,2.625V,3.6V 1GHz 32KB,16KB 1V,1.8V,3.3V I2C,PCI,SPI,UART 1Gbps 64bit,32bit ARM® Cortex®-A53,ARM® Cortex®-M4 FCBGA-621 贴片安装 17mm*17mm*1.97mm
供应商型号: CY-FS32V234CMN1VUB
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 微处理器(MPU) FS32V234CMN1VUB

FS32V234CMN1VUB概述

    # NXP S32V234 电子元器件技术手册详解

    1. 产品简介


    基本信息
    S32V234 是一款由 NXP 半导体公司设计生产的高性能处理器芯片,专为汽车及工业自动化领域应用而开发。它采用 ARM Cortex-A53 和 Cortex-M4 双核架构,集成了强大的计算能力、图像处理能力和安全性设计,广泛应用于高级驾驶辅助系统(ADAS)、机器视觉、自动驾驶等领域。
    主要功能
    - 高性能 ARM Cortex-A53 四核处理器(最高可达 1GHz),支持 64 位操作;
    - ARM Cortex-M4 协处理器(最高可达 133MHz);
    - 强大的图形处理单元(GPU GC3000);
    - 支持多路视频输入接口及先进的图像信号处理技术;
    - 内置多种通信模块如 PCIe、以太网等;
    - 具备安全认证和支持(ISO 26262 ASIL)。
    应用领域
    - 汽车电子:ADAS 系统、智能座舱、行车记录仪等;
    - 工业控制:机器人视觉系统、工业相机等;
    - 物联网设备:智能家居安防监控摄像头等。

    2. 技术参数


    以下是根据技术手册整理出的主要技术规格:
    | 参数类别 | 规格描述 |

    | 主频 | Cortex-A53:最高 1GHz;Cortex-M4:最高 133MHz |
    | 缓存 | Cortex-A53:每核心 32KB I/D-cache,256KB L2 Cache;Cortex-M4:16KB I/D-cache,32KB TCM |
    | 安全特性 | ISO 26262 ASIL-D 认证,硬件加密模块 |
    | 外部存储器支持 | LPDDR2/DDR3/DDR3L(最大速率 1066MT/s) |
    | 视频解码 | H.264(8/10/12-bit)、JPEG |
    | 显示控制 | 2D-ACE 加速器,支持 24-bit RGB 输出 |
    | 图像处理 | ISP+APEX2-CL 处理引擎 |
    | 通信协议 | PCIe 2.0、Ethernet IEEE 1588、FlexRay |
    3. 产品特点与优势
    独特功能
    - 双核异构架构设计,既保证了高性能计算需求,又满足低功耗运行要求;
    - 配备强大的图像信号处理能力,可实现高质量实时视频流处理;
    - 内置硬件级加密单元,确保数据传输和存储的安全性;
    - 符合 ISO 26262 标准,适合高可靠性应用场景。
    市场竞争力
    - 相较于同系列其他型号(如 S32V232),S32V234 提供了更强大的多核并行处理能力和更高的主频;
    - 提供完整的软件生态系统支持,便于开发者快速上手;
    - 在功耗管理方面表现优异,在不同负载情况下都能保持较低能耗。
    4. 应用案例与使用建议
    应用案例
    1. 自动驾驶辅助系统:利用其高效的多核架构和丰富的视频接口,可以构建高性能的目标识别与路径规划算法;
    2. 无人机飞行控制系统:结合高性能计算能力和多路串口支持,适合实时数据采集与决策制定;
    3. 智慧家居安防设备:通过内置的图像信号处理器,实现面部识别、动作捕捉等功能。
    使用建议
    - 在使用过程中需注意散热问题,尤其是在高频率运行时;
    - 对于安全性敏感的应用场合,建议启用所有可用的安全机制;
    - 调整电源管理策略以适应不同的工作模式,最大化续航时间。
    5. 兼容性与支持
    兼容性
    S32V234 支持广泛的外部组件连接,包括但不限于 LPDDR2/DDR3/DDR3L 类型内存条、各类高清显示屏以及主流的通信模块。此外,它还与许多第三方工具链完全兼容,例如 Keil MDK 和 GCC。
    厂商支持
    NXP 提供详尽的技术文档、开发板套件以及在线社区论坛,帮助用户解决问题并加速项目进度。同时,他们也定期更新固件版本以修复已知漏洞并增强功能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动失败 | 检查电源电压是否符合要求,尝试重新烧录引导程序 |
    | 数据传输速率过慢 | 确认外部存储器是否匹配最佳配置参数 |
    | 温度过高 | 加装风扇或增大通风孔面积 |
    7. 总结与推荐
    综合评价
    S32V234 是一款面向未来需求的高度集成化嵌入式处理器,它不仅具备出色的性能表现,而且在安全性、稳定性和扩展性方面都表现出色。无论是对于研发工程师还是最终用户而言,这都是一个值得信赖的选择。
    推荐意见
    强烈推荐给需要高性能、高可靠性的应用场景,尤其是那些涉及复杂图像处理或实时控制任务的情况。对于希望降低开发难度且获得长期技术支持的企业来说,这款产品无疑是理想之选。

FS32V234CMN1VUB参数

参数
最大时钟频率 1GHz
SATA -
最大工作供电电压 1.575V,1.95V,2.625V,3.6V
内核数 4,1
接口类型 I2C,PCI,SPI,UART
最小工作供电电压 1.425V,1.71V,2.375V,3.15V
程序存储器类型 DDR3,DDR3L,LPDDR2
速度 1GHz
I/O电压 1V,1.8V,3.3V
以太网速度 1Gbps
L1缓存指令存储器 32KB,16KB
数据总线宽度 64bit,32bit
核心处理器 ARM® Cortex®-A53,ARM® Cortex®-M4
协处理器/DSP -
长*宽*高 17mm*17mm*1.97mm
通用封装 FCBGA-621
安装方式 贴片安装
应用等级 工业级,汽车级
零件状态 停产
包装方式 散装,托盘

FS32V234CMN1VUB厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

FS32V234CMN1VUB数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微处理器(MPU) NXP SEMICONDUCTORS FS32V234CMN1VUB FS32V234CMN1VUB数据手册

FS32V234CMN1VUB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 65.0053 ¥ 526.5964
25+ $ 62.3191 ¥ 517.5171
50+ $ 59.6329 ¥ 508.4378
100+ $ 58.5585 ¥ 503.8982
300+ $ 58.0212 ¥ 499.3586
500+ $ 57.484 ¥ 494.819
1000+ $ 55.8723 ¥ 472.1208
5000+ $ 55.8723 ¥ 472.1208
库存: 4856
起订量: 2 增量: 1
