首页  >  产品百科  >  KMPC860SRCZQ66D4

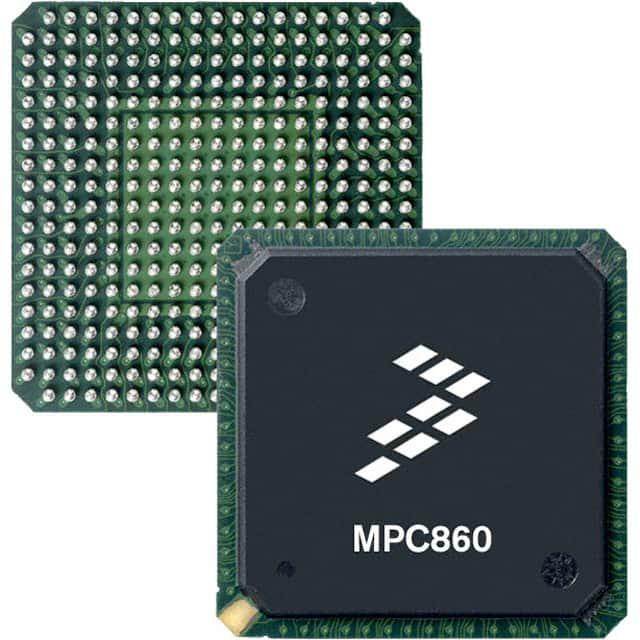

KMPC860SRCZQ66D4

产品分类: 微处理器(MPU)
厂牌: NXP SEMICONDUCTORS
产品描述: 66MHz L1 CACHE 1 66MHz 4KB 3.3V Ethernet,I2C,SPI,UART 10Mbps 32bit MPC8xx PBGA-357 贴片安装
供应商型号:
供应商:
标准整包数: 0
NXP SEMICONDUCTORS 微处理器(MPU) KMPC860SRCZQ66D4

KMPC860SRCZQ66D4概述


    产品简介


    MPC860EC是来自Freescale Semiconductor(现为NXP Semiconductors的一部分)的一款高性能集成通讯控制器,属于MPC860 PowerQUICC家族的一员。MPC860EC是一款高度集成的微处理器与外围设备结合的芯片,专为多种控制应用而设计,尤其擅长于通信和网络系统中。它不仅集成了强大的CPU,还包含了一个通信处理模块(CPM),使其在处理复杂通信任务时具有出色的表现。产品支持广泛的内存类型,包括高效率内存和新型DRAM,具备可编程等待状态和可选写保护等功能,适用于需要高可靠性及灵活性的应用场合。

    技术参数


    - 核心频率:最高可达80 MHz
    - 数据缓存:4/8 KB,指令缓存:4/16 KB
    - 接口:支持高达32位的数据总线,32位地址线
    - 电源电压:VDDH, VDDL, VDDSYN: 3.0-3.6 V (40 MHz及以下),>40 MHz时为3.135-3.465 V
    - 输入电压:VIH: 2.0-5.5 V, VIL: GND至0.8 V
    - 电源电流:典型值:50 MHz时为656 mW,80 MHz时为851 mW
    - 工作温度范围:标准条件下0°C到95°C,扩展条件-40°C到95°C
    - 存储温度范围:-55°C到150°C
    - 封装类型:357针球栅阵列(BGA)

    产品特点和优势


    1. 集成度高:MPC860EC集成了32位RISC内核、数据与指令缓存、多个串行通道以及DMA支持,提供了卓越的计算和数据处理能力。
    2. 多功能支持:支持广泛的通信协议和接口标准,如Ethernet、ATM、SDLC、HDLC、IrDA等,能够适应多种通信应用需求。
    3. 灵活配置:支持多级缓存、动态内存管理、并行和串行接口的多种配置选项,增强了产品的通用性和适应性。
    4. 强大的调试和诊断功能:支持JTAG、IEEE 1149.1标准测试访问端口,具备先进的硬件调试工具,有助于快速故障排除和开发优化。

    应用案例和使用建议


    MPC860EC广泛应用于通信设备、路由器、交换机等网络基础设施中,也可用于工业自动化控制系统和嵌入式系统开发。针对具体应用环境,建议开发者根据应用场景选择适当的内存配置和缓存策略,以优化系统性能。例如,在处理大量数据流时,可以考虑增加数据缓存容量;在高实时性要求下,可通过调整中断优先级来提升系统响应速度。

    兼容性和支持


    MPC860EC与一系列Freescale及其他供应商提供的外设和开发工具高度兼容,例如SDRAM、SIMMs等。制造商提供了详尽的技术文档和专业支持服务,包括软件开发套件、样例代码、工程设计指南和技术咨询等,确保客户能够顺利完成产品设计和集成工作。

    常见问题与解决方案


    1. 问题:系统启动后无法识别外设。
    - 解决方案:检查电源电压是否正确,确认设备接线无误,并确保所选外设型号符合产品规范。
    2. 问题:系统运行时出现异常重启现象。
    - 解决方案:可能由于过热引起,检查散热装置是否正常工作,适当降低CPU频率或增加风扇转速。
    3. 问题:外部设备通信中断频繁。
    - 解决方案:检查通信线路连接情况,调整通信参数,如波特率、校验方式等。

    总结和推荐


    MPC860EC凭借其高性能、丰富的功能特性及广泛的应用场景,在市场上表现出色。对于寻求高度集成化且功能强大的通讯处理器的开发者而言,MPC860EC是一个值得推荐的选择。虽然其价格可能稍高于同类产品,但其卓越的性能和全面的支持体系无疑使其成为众多应用场景下的理想解决方案。

KMPC860SRCZQ66D4参数

参数
内核数 1
接口类型 Ethernet,I2C,SPI,UART
程序存储器类型 L1 CACHE
USB类型 -
最大工作供电电压 -
SATA -
以太网速度 10Mbps
最大时钟频率 66MHz
最小工作供电电压 -
数据总线宽度 32bit
L1缓存指令存储器 4KB
核心处理器 MPC8xx
速度 66MHz
协处理器/DSP -
I/O电压 3.3V
通用封装 PBGA-357
安装方式 贴片安装
零件状态 停产
包装方式 盒装

KMPC860SRCZQ66D4厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

KMPC860SRCZQ66D4数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微处理器(MPU) NXP SEMICONDUCTORS KMPC860SRCZQ66D4 KMPC860SRCZQ66D4数据手册

KMPC860SRCZQ66D4封装设计

查看详情并下载
Symbol
Footprint
3D Model
