XPC8255ZUIFBC

产品分类: 微处理器(MPU)
厂牌: NXP SEMICONDUCTORS
产品描述: 0 200MHz 1 1.7V 2.1V 3.3V Ethernet,I2C,SPI,UART 2Mbps 32bit PowerQUICC II BGA 贴片安装 37.5mm(长度)*37.5mm(宽度)
供应商型号: CY-XPC8255ZUIFBC
供应商: Avnet
标准整包数: 1

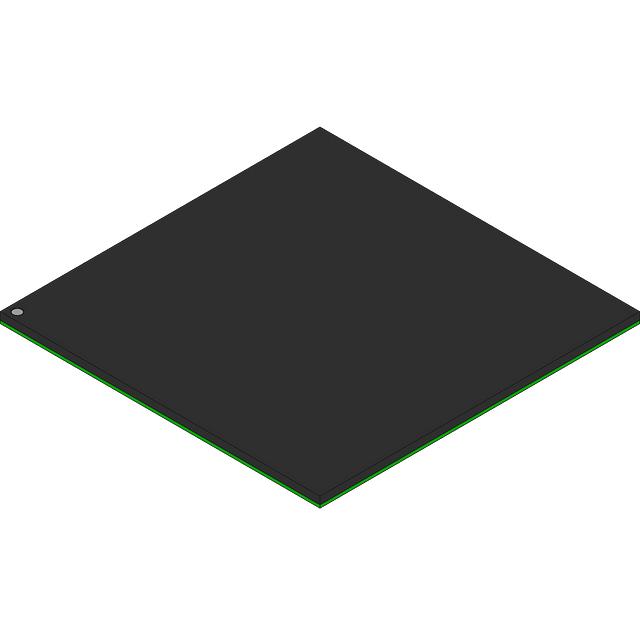

NXP SEMICONDUCTORS 微处理器(MPU) XPC8255ZUIFBC

XPC8255ZUIFBC概述

    MPC8255 PowerQUICC II™ 通讯处理器技术手册

    产品简介


    MPC8255 PowerQUICC II™ 是一款高性能的通信处理器,适用于多种嵌入式系统。其主要功能包括处理高速数据传输和管理多种通信协议。MPC8255 的主要应用领域涵盖网络通信、工业自动化、嵌入式系统等领域。

    技术参数


    - 核心功能:双核处理器,兼容MPC8260的封装。
    - 时钟频率:核心频率150-200MHz;系统总线频率高达83MHz。
    - 内存接口:64位数据总线,32位地址总线。
    - 电源需求:内核供电电压为1.7-2.13V;I/O供电电压为3.135-3.465V。
    - 温度范围:工作温度范围为0°C至70°C;存储温度范围为-55°C至+150°C。
    - 热特性:最大结温为105°C;热阻为7.783°C/W(自然对流)。

    产品特点和优势


    - 高性能:采用高性能的RISC架构,支持SPEC95基准测试及Dhrystone MIPS性能。
    - 多功能集成:集成了多通道控制器(MCC)、串行通信控制器(SCC)、通信处理器模块(CPM)等,可处理多种通信协议。
    - 低功耗:支持不同的电源管理和优化策略,以降低能耗。
    - 高可靠性:具有内部保护电路,防止静电损害,且输入输出端口支持高达±2.5V的电压范围。

    应用案例和使用建议


    MPC8255 可应用于路由器、交换机等网络设备,以及工业控制系统。使用建议如下:
    - 确保合适的电源和接地布局,减少噪声干扰。
    - 减少PCB线路长度,特别是在地址和数据总线上,以避免反射和过阻尼。
    - 使用至少四个0.1µF的旁路电容,减少瞬态电流影响。

    兼容性和支持


    - 兼容性:支持广泛的内存类型,如SRAM、SDRAM等。
    - 厂商支持:Freescale Semiconductor提供详细的技术文档和支持服务,包括技术咨询和售后支持。

    常见问题与解决方案


    - 问题:启动时设备无响应。
    解决方案:检查电源连接,确保所有必要的旁路电容正确安装。
    - 问题:设备过热。
    解决方案:改善散热设计,如增加风扇或使用散热片。

    总结和推荐


    MPC8255是一款功能强大、性能优秀的通信处理器,适合需要高性能和多功能集成的应用场合。虽然存在一些配置复杂度,但其强大的功能和广泛应用使其成为市场上极具竞争力的产品。推荐在需要高效通信处理能力的嵌入式系统中使用。

XPC8255ZUIFBC参数

参数
内核数 1
接口类型 Ethernet,I2C,SPI,UART
协处理器/DSP -
最小工作供电电压 1.7V
最大时钟频率 -
数据总线宽度 32bit
程序存储器类型 -
速度 200MHz
SATA -
L1缓存指令存储器 -
I/O电压 3.3V
最大工作供电电压 2.1V
核心处理器 PowerQUICC II
以太网速度 2Mbps
长*宽*高 37.5mm(长度)*37.5mm(宽度)
通用封装 BGA
安装方式 贴片安装
包装方式 散装
