LS1020AXN7KQB

产品分类: 微处理器(MPU)
厂牌: NXP SEMICONDUCTORS
产品描述: USB 2.0 (1),USB 3.0 + PHY 1GHz SATA 3Gbps (1) L1/L2 CACHE,SRAM 2 1GHz 32KB 1.8V,2.5V,3.3V Ethernet,I2C,I2S,SPI,UART,USB 3Mbps 32bit ARM® Cortex®-A7 多媒体;NEON™ SIMD FC-PBGA-525 贴片安装 19mm*19mm*1.62mm
供应商型号: QNF-LS1020AXN7KQB
供应商: NXP直供
标准整包数: 84

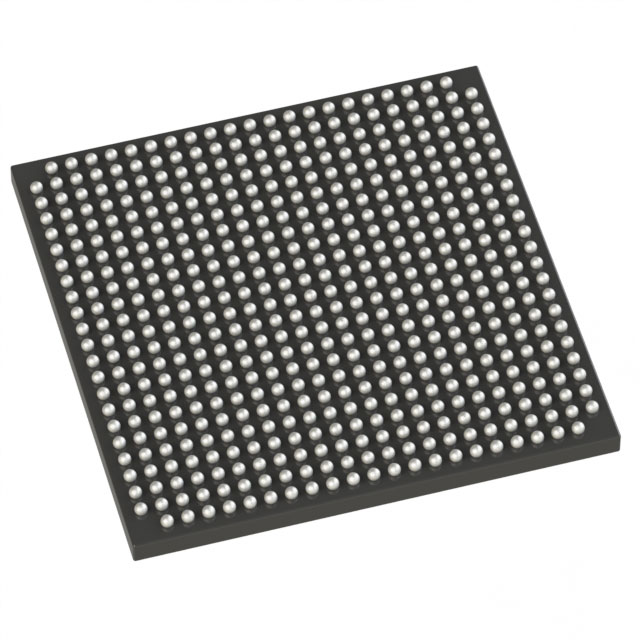

NXP SEMICONDUCTORS 微处理器(MPU) LS1020AXN7KQB

LS1020AXN7KQB概述

    i.MX 6SoloX 应用处理器及 QorIQ LS1020A/LS1022A 处理器:性能与应用指南

    产品简介


    QorIQ LS1020A 和 LS1022A 处理器是专为成本效益、能效高且高度集成的系统级芯片(SoC)设计,适用于企业级和消费级网络应用。这些处理器集成了双核 ARM Cortex-A7 核心,具有高达 1.2 GHz 的运行频率(LS1022A 为 600 MHz),并配备 ECC 保护的 L1 和 L2 缓存,提供卓越的性能和可靠性。

    技术参数


    - 核心复杂度:双核 ARM Cortex-A7 核心,最高运行频率 1.2 GHz(LS1022A 为 600 MHz),配备 ECC 保护的 L1 和 L2 缓存。
    - 内存控制器:支持 8、16 或 32 位类型 3L 内存设备,最大频率可达 1,600 MHz(LS1022A 限制为 DDR3L 最大 1,033 MHz)。
    - 网络接口:支持多协议 SerDes,提供高达 3 个千兆以太网端口(带 IEEE 1588 支持)、两个 DMA 控制的 PCIe 2.0 端口和一个 SATA 3.0 端口。
    - 连接性:支持 USB 3.0 和 USB 2.0 功能,包括集成 PHY 和 USB 2.0 接口。此外还支持 QuadSPI、IFC、SD/MMC 等。
    - 安全性:支持 Secure Boot、ARM TrustZone、QUICC Engine(仅 LS1020A)、硬件虚拟化等功能。

    产品特点和优势


    - 高性能:QorIQ LS1020A 和 LS1022A 可实现超过 7,000 CoreMark 性能。
    - 能效:典型的总系统功耗仅为 3 W,而在 LS1022A 上则低于 2 W,确保在不增加功耗的情况下提升性能。
    - 安全性:配备 ECC 保护的 L1 和 L2 缓存,支持 Secure Boot 和 ARM TrustZone。
    - 多功能接口:集成多种接口和协议,如 USB 3.0、SATA 3.0、PCIe 2.0 和 QUICC Engine。
    - 虚拟化支持:支持硬件虚拟化,能够对低功耗部分进行 CPU 资源划分,提高系统生产力。

    应用案例和使用建议


    QorIQ LS1020A 和 LS1022A 适用于以下应用领域:
    - 企业级接入点路由器:如 802.11ac/n 接入点路由器。
    - I/O 线卡:用于扩展网络设备的功能。
    - 控制器:控制网络设备的工作流程。
    - 安全设备:提供网络安全功能。
    - 物联网网关:连接不同设备和传感器。
    - 楼宇自动化:管理建筑内的各种智能设备。
    - 智能能源:实现高效能源管理和监控。
    使用建议:
    - 在选择具体型号时,根据应用需求和功耗预算来选择合适的处理器,例如在网络应用中优先考虑 LS1020A。
    - 针对不同的应用场景,合理配置外部存储器和接口,以最大化系统性能和稳定性。

    兼容性和支持


    QorIQ LS1020A 和 LS1022A 处理器支持多种外围设备和接口,易于与其他设备和系统兼容。此外,NXP 提供了丰富的生态系统和支持,包括 TWR-LS1021A 开发平台、CodeWarrior 开发工具和 Linux SDK,以帮助客户加速开发过程。

    常见问题与解决方案


    - 问题:如何安装和配置 CodeWarrior 开发工具?
    - 解决方案:访问 NXP 官方网站下载最新版本的 CodeWarrior 开发工具,并按照安装指南进行安装。启动后通过导入项目并选择目标板配置完成初始设置。

    - 问题:如何优化系统功耗?
    - 解决方案:通过关闭不必要的外设和模块,降低 CPU 频率,合理配置电源管理策略,从而减少系统功耗。

    总结和推荐


    QorIQ LS1020A 和 LS1022A 处理器以其出色的性能、高度集成的特性和广泛的接口支持,在企业级和消费级网络应用中展现出显著的优势。对于需要高可靠性和高性能的嵌入式系统开发者而言,这两款处理器是值得推荐的选择。

LS1020AXN7KQB参数

参数
数据总线宽度 32bit
程序存储器类型 L1/L2 CACHE,SRAM
SATA SATA 3Gbps (1)
接口类型 Ethernet,I2C,I2S,SPI,UART,USB
I/O电压 1.8V,2.5V,3.3V
最小工作供电电压 -
以太网速度 3Mbps
速度 1GHz
最大时钟频率 1GHz
L1缓存指令存储器 32KB
内核数 2
最大工作供电电压 -
协处理器/DSP 多媒体;NEON™ SIMD
USB类型 USB 2.0 (1),USB 3.0 + PHY
核心处理器 ARM® Cortex®-A7
长*宽*高 19mm*19mm*1.62mm
通用封装 FC-PBGA-525
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LS1020AXN7KQB厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LS1020AXN7KQB数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微处理器(MPU) NXP SEMICONDUCTORS LS1020AXN7KQB LS1020AXN7KQB数据手册

LS1020AXN7KQB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
84+ $ 39.4508 ¥ 321.9181
420+ $ 38.8195 ¥ 316.7675
840+ $ 37.8727 ¥ 309.0414
库存: 8400
起订量: 84 增量: 84
交货地:
最小起订量为:84
合计: ¥ 27041.12
