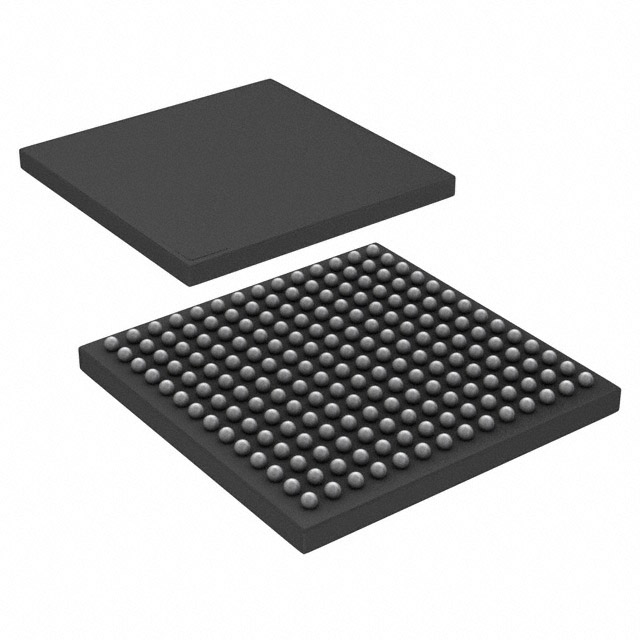

MIMXRT1051DVJ6B

产品分类: 微处理器(MPU)
厂牌: NXP SEMICONDUCTORS
产品描述: USB 2.0 OTG + PHY(2) 600MHz EXTERNAL PROGRAM MEMORY 1 600MHz 32KB 1.8V,2.8V,3.3V CANbus,EBI,EMI,Ethernet,I2C,MMC,SAI,SD,SDIO,SPDIF,SPI,UART,USART,USB OTG 10Mbps,100Mbps 32bit ARM® Cortex®-M7 MAPBGA-196 贴片安装
供应商型号: 20M-MIMXRT1051DVJ6B
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 微处理器(MPU) MIMXRT1051DVJ6B

MIMXRT1051DVJ6B概述

    # i.MX RT1050 跨界处理器技术手册

    1. 产品简介


    i.MX RT1050 是一款面向工业市场的高性能跨界处理器,基于 Arm Cortex-M7 内核。该处理器能够提供高达 528 MHz 的运行速度,拥有丰富的接口和功能,适用于工业人机界面(HMI)、电机控制、家用电器等多种应用场景。其主要特点是高处理性能、出色的实时响应能力和强大的电源管理模块。
    产品类型及主要功能
    - 处理器类型: Arm Cortex-M7
    - 主频: 528 MHz
    - 片内RAM: 512 KB
    - 接口: 包括 SDRAM、RAW NAND FLASH、NOR FLASH、SD/eMMC、Quad SPI 等多种存储器接口
    - 音频和视频功能: 支持 LCD 显示、2D 图形加速能力、摄像头接口、SPDIF 和 I2S 音频接口
    应用领域
    - 工业人机界面 (HMI)
    - 电机控制
    - 家用电器

    2. 技术参数


    封装信息
    - 封装类型: 塑料封装,196 引脚 MAPBGA
    - 尺寸:
    - 10 × 10 mm,0.65 mm 间距
    - 12 × 12 mm,0.8 mm 间距
    技术规格
    - CPU: 单个 Arm Cortex-M7 MP 内核,最高运行频率 528 MHz
    - 缓存: 32 KB L1 指令缓存,32 KB L1 数据缓存
    - 浮点运算单元: 全功能浮点单元 (FPU),支持 VFPv5 架构
    - 内存系统: 96 KB 引导 ROM,512 KB 片内 RAM
    - 外部存储器接口: 8/16 位 SDRAM、SLC NAND 闪存、SD/eMMC、SPI NOR 闪存等
    - 显示接口: 并行 RGB LCD 接口,支持最高 1366 × 768 WXGA 分辨率
    - 音频接口: S/PDIF 输入和输出,三个同步音频接口 (SAI) 模块,MQS 接口
    - 通用输入/输出 (GPIO): 127 个 GPIO 端口

    3. 产品特点和优势


    i.MX RT1050 在多个方面展示了其卓越的性能和优势:
    - 高性能: 528 MHz 的运行速度提供了高效的处理能力。
    - 灵活的存储器配置: 512 KB 的片内 RAM 可配置为 TCM 或通用片内 RAM。
    - 全面的接口支持: 包括多种存储器接口、显示接口和音频接口,满足不同应用需求。
    - 电源管理: 集成的高级电源管理单元,简化了电源设计和管理。
    - 安全性: 高可靠启动 (HAB) 和数据协处理器 (DCP) 等安全功能确保了系统的安全性。

    4. 应用案例和使用建议


    应用案例
    - 工业人机界面 (HMI): 利用其高处理性能和丰富的显示接口,i.MX RT1050 可用于创建高性能的工业显示屏。
    - 电机控制: 其强大的定时器和 PWM 功能使其非常适合应用于电机控制系统。
    - 家用电器: 多种音频接口和存储器接口支持使得 i.MX RT1050 成为家电控制的理想选择。
    使用建议
    - 优化电源设计: 由于集成的电源管理模块,可以通过优化外部电源设计进一步提高效率。
    - 选择合适的接口: 根据具体应用需求选择合适的存储器和接口类型,以充分利用处理器的能力。
    - 考虑散热: 高性能处理器需要注意散热问题,确保适当的散热措施以保证稳定运行。

    5. 兼容性和支持


    i.MX RT1050 具有广泛的接口支持,与其他电子元器件和设备高度兼容。恩智浦提供了详尽的技术支持文档和开发工具,以帮助开发者更好地理解和使用该处理器。对于任何技术问题,用户可以通过 NXP 官方网站和社区论坛寻求支持。

    6. 常见问题与解决方案


    问题1: 如何配置外部存储器?
    解决方案: 根据手册中的步骤进行配置,确保所选存储器与处理器支持的接口类型匹配。
    问题2: 如何设置安全功能?
    解决方案: 参考手册中的安全功能部分,正确配置 HAB、DCP、BEE 等安全模块。
    问题3: 如何优化电源管理?
    解决方案: 针对具体应用场景,优化电源设计和外部电源配置,确保电源管理单元发挥最佳效果。

    7. 总结和推荐


    i.MX RT1050 跨界处理器以其高性能、丰富的功能和广泛的兼容性,在工业应用中表现出色。它不仅能满足各种工业应用场景的需求,还能提供出色的电源管理和安全性。因此,对于需要高性能处理器的工业项目,我们强烈推荐使用 i.MX RT1050。
    本文基于恩智浦半导体提供的技术手册,详细介绍了 i.MX RT1050 跨界处理器的产品特性、技术规格、应用场景及其优势。希望这些信息能帮助您更好地了解和应用这一高性能处理器。

MIMXRT1051DVJ6B参数

参数
以太网速度 10Mbps,100Mbps
最大工作供电电压 -
最大时钟频率 600MHz
SATA -
最小工作供电电压 -
I/O电压 1.8V,2.8V,3.3V
核心处理器 ARM® Cortex®-M7
数据总线宽度 32bit
内核数 1
接口类型 CANbus,EBI,EMI,Ethernet,I2C,MMC,SAI,SD,SDIO,SPDIF,SPI,UART,USART,USB OTG
协处理器/DSP -
USB类型 USB 2.0 OTG + PHY(2)
速度 600MHz
L1缓存指令存储器 32KB
程序存储器类型 EXTERNAL PROGRAM MEMORY
通用封装 MAPBGA-196
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

MIMXRT1051DVJ6B厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MIMXRT1051DVJ6B数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微处理器(MPU) NXP SEMICONDUCTORS MIMXRT1051DVJ6B MIMXRT1051DVJ6B数据手册

MIMXRT1051DVJ6B封装设计

查看详情并下载
Symbol
Footprint
3D Model
