KMPC8560PX833LB

产品分类: 微处理器(MPU)
厂牌: NXP SEMICONDUCTORS
产品描述: 833MHz 1 1.14V 1.26V 2.5V,3.3V I2C,SPI,UART 10Mbps,100Mbps,1Gbps 32bit PowerPC e500 BGA 贴片安装 29mm(长度)*29mm(宽度)
供应商型号:
供应商:
标准整包数: 0

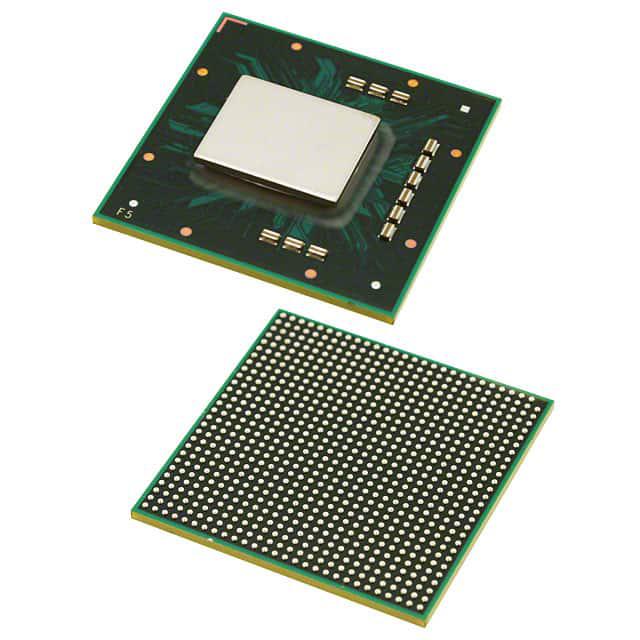

NXP SEMICONDUCTORS 微处理器(MPU) KMPC8560PX833LB

KMPC8560PX833LB概述

    MPC8560: A Comprehensive Overview

    1. 产品简介


    基本描述
    MPC8560 是一款由Freescale Semiconductor(现为NXP)生产的高性能集成通信处理器。它集成了基于Power Architecture技术的32位Book E增强型核心,适用于网络、电信和无线基础设施应用。该芯片具有高速处理能力和丰富的外设接口,使其在通信和计算密集型应用中表现出色。
    主要功能
    - 高性能处理器核心:采用Power Architecture技术,可支持多种频率,如667 MHz、833 MHz 和 1 GHz。
    - 系统级支持:具备系统总线逻辑,包括内存管理单元、调试支持等,确保高效的数据管理和控制。
    - 强大的通信接口:提供多个高速以太网控制器、本地总线、RapidIO、PCI/PCI-X等接口,方便与各类外围设备连接。

    2. 技术参数


    核心规格
    - 核心电压:对于不同频率的设备,核心电压范围分别为 1.2 V ± 60 mV(667/833 MHz)、1.3 V ± 50 mV(1 GHz)。
    - 输入/输出电压:如DDR I/O电压为2.5 V ± 125 mV;三速以太网I/O电压为3.3 V ± 165 mV。

    功率消耗
    - 典型功率消耗:在不同频率下的典型功率消耗详见表格,例如在667 MHz时典型功率为6.8 W。
    - 最大功率消耗:如在833 MHz时的最大功率为11.4 W。
    存储器支持
    - DDR SDRAM控制器:支持DDR-1 SDRAM,最高可达333 MHz的数据速率,每通道最多支持四银行内存,每个银行最大可达1 Gbyte。
    - ECC支持:全ECC支持,保证数据完整性。

    3. 产品特点和优势


    MPC8560通过集成多种高性能功能,显著提升了整体系统效能。具体优势如下:
    - 高性能处理能力:最高可达1 GHz的处理器频率,使得在复杂计算任务中表现优异。
    - 丰富的接口配置:集成了三个高速以太网控制器、PCI/PCI-X、RapidIO等多个接口,便于系统扩展。
    - 高度的灵活性和可配置性:可以通过配置不同的外部引脚来实现各种应用需求,如电源管理和复位控制。

    4. 应用案例和使用建议


    应用场景
    MPC8560广泛应用于网络、电信和无线基础设施等领域。例如,在路由器、交换机和基站设备中,MPC8560提供了必要的处理能力和通信接口,满足这些应用的需求。
    使用建议
    在设计系统时,需要充分考虑MPC8560的电源和接地布局,以避免噪声干扰。特别是在高速信号线上,应选择低电感和低阻抗的走线策略,确保信号的完整性和稳定性。

    5. 兼容性和支持


    兼容性
    MPC8560与其他标准协议兼容,如PCI、RapidIO等。这种兼容性有助于快速整合到现有系统中。
    支持
    Freescale为MPC8560提供了详尽的技术文档和专业的技术支持,帮助客户快速上手并进行调试。此外,还提供了丰富的软件库和工具链,以简化开发流程。

    6. 常见问题与解决方案


    - 问题1:电源顺序不正确导致设备无法正常工作
    - 解决方案:严格按照手册中的要求设置电源序列,确保所有电源轨在正确的顺序和时间点上被激活。
    - 问题2:温度过高导致设备不稳定
    - 解决方案:采取有效的散热措施,确保芯片的温度不超过额定值,可以通过增加散热片或改进空气流动等方式实现。

    7. 总结和推荐


    综上所述,MPC8560凭借其强大的处理能力和丰富的接口配置,在电信和网络基础设施领域具有很强的竞争力。无论是高性能的处理任务还是多样的通信接口需求,MPC8560都是一个可靠的选择。强烈推荐此产品用于相关领域的开发。

KMPC8560PX833LB参数

参数
SATA -
最小工作供电电压 1.14V
数据总线宽度 32bit
程序存储器类型 -
L1缓存指令存储器 -
速度 833MHz
接口类型 I2C,SPI,UART
核心处理器 PowerPC e500
最大时钟频率 -
内核数 1
I/O电压 2.5V,3.3V
协处理器/DSP -
最大工作供电电压 1.26V
USB类型 -
以太网速度 10Mbps,100Mbps,1Gbps
长*宽*高 29mm(长度)*29mm(宽度)
通用封装 BGA
安装方式 贴片安装
零件状态 停产
包装方式 托盘

KMPC8560PX833LB厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

KMPC8560PX833LB数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微处理器(MPU) NXP SEMICONDUCTORS KMPC8560PX833LB KMPC8560PX833LB数据手册

KMPC8560PX833LB封装设计

查看详情并下载
Symbol
Footprint
3D Model
