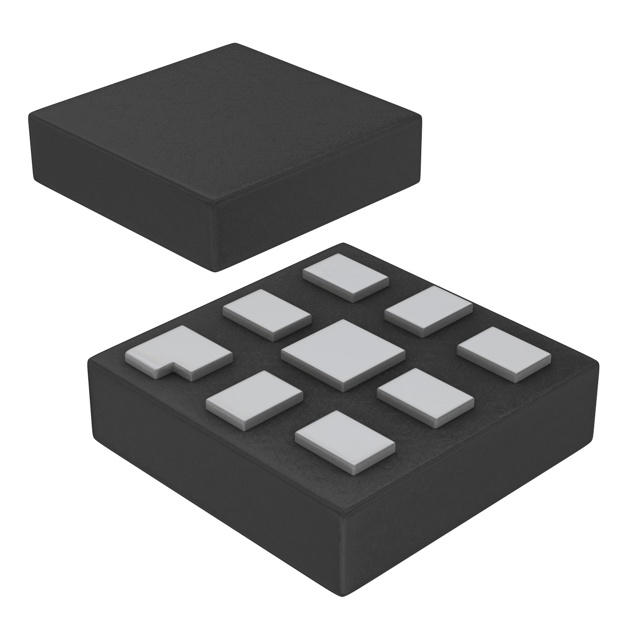

NCX2220GM,125

产品分类: 特殊用途放大器
厂牌: NXP SEMICONDUCTORS
产品描述: 5μA 70dB 2 5.5V 30mV@ 5.5V 1pA SOT-902-1 贴片安装
供应商型号: J-NXP1-0062088
供应商: Chip1stop
标准整包数: 1
NXP SEMICONDUCTORS 特殊用途放大器 NCX2220GM,125

NCX2220GM,125概述


    产品简介


    NCX2220是一款双路低压低功耗比较器,适用于多种应用场合。这款器件在1.3 V到5.5 V的宽电压范围内均能可靠运行,且每个比较器的供电电流仅为5 μA,非常适合用于电池供电的系统。NCX2220具有轨到轨输入输出性能,能够处理从低压到高压的各种输入信号,广泛应用于移动电话、报警和安全系统以及个人数字助手等领域。

    技术参数


    主要技术规格:
    - 电源电压范围:1.3 V 至 5.5 V
    - 静态电流:每个比较器5 μA(典型值)
    - 供电电压:VCC至VEE
    - 温度范围:-40 °C 至 +85 °C
    - 工作频率:1000 Hz
    - 过驱动电压:20 mV
    - 传播延迟:0.8 μs(典型值)
    - 输入电压范围:0.1 V 超出供电电压范围
    - 输出短路电流:68 mA(典型值)
    动态特性:
    - 输出高电平电压:不同电流下不同电压范围内的具体数值
    - 输出低电平电压:不同电流下不同电压范围内的具体数值
    - 输出上升时间:≤10 ns
    - 输出下降时间:≤10 ns
    - 电源抑制比:45 dB 至 80 dB
    - 共模抑制比:≥70 dB

    产品特点和优势


    1. 低功耗设计:每个比较器仅需5 μA供电电流,确保在便携式和电池供电设备中高效运行。
    2. 宽电压范围:从1.3 V到5.5 V的宽供电范围使其适用于多种不同电压需求的应用场景。
    3. 抗干扰能力强:内部内置的9 mV内部滞回(hysteresis),使得噪声抑制能力更强,输出切换更加稳定。
    4. 可靠的输出性能:采用互补P和N通道输出级,可实现轨到轨输出摆幅,最大负载电流为5.0 mA。
    5. 多种封装选择:提供TSSOP8、HXSON8、XSON8和XQFN8等多种封装形式,以满足不同的安装需求。

    应用案例和使用建议


    应用案例
    - 蜂窝电话:NCX2220可用于监测电池电压和电量,确保设备正常运行。
    - 报警系统:在警报系统中,NCX2220可以用来检测触发信号,提高系统的响应速度和准确性。
    - 个人数字助手(PDA):用于监测电池状态和电源管理,延长设备使用寿命。
    使用建议
    - 在实际应用中,应注意电源电压范围,确保供电电压符合要求。
    - 鉴于NCX2220的轨到轨输出特性,建议尽量减少外部电容的使用,以降低电路复杂度和成本。
    - 对于高频信号处理,考虑使用额外的滤波电路来减少噪声干扰。

    兼容性和支持


    NCX2220具有广泛的兼容性,支持多种不同封装形式,能够方便地集成到现有的电路板设计中。此外,NXP公司还提供了详细的技术支持文档和在线资源,帮助用户更好地理解和使用这款比较器。

    常见问题与解决方案


    1. 问:在低电压条件下,NCX2220能否正常工作?
    - 答:是的,NCX2220可以在1.3 V至5.5 V的宽电压范围内工作,确保在多种不同应用场景下的可靠性。
    2. 问:如何确保NCX2220的长期稳定性?
    - 答:在使用过程中注意散热,避免过热导致器件失效。同时,根据需要添加必要的保护电路,如瞬态电压抑制器(TVS)。
    3. 问:如何测量NCX2220的传播延迟?
    - 答:可以通过示波器观察输出信号相对于输入信号的延迟时间来测量传播延迟。

    总结和推荐


    综上所述,NCX2220是一款出色的低压低功耗比较器,具备低功耗、宽电压范围和高抗干扰能力等诸多优点。无论是应用于手机、安防系统还是个人数字设备,NCX2220都能够发挥出色的表现。强烈推荐使用NCX2220,特别是在需要高度集成和低功耗的应用场景中。

NCX2220GM,125参数

参数
通道数量 2
-3db带宽 -
电流 - 输入偏置 1pA
典型供电电流 5μA
每个通道的输出电流 -
Vos - 输入偏置电压 30mV@ 5.5V
最小工作供电电压 -
典型压摆率 -
最大工作供电电压 5.5V
典型增益带宽 -
CMRR - 共模抑制比 70dB
1.65mm(Max)
1.65mm(Max)
450μm(Max)
通用封装 SOT-902-1
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

NCX2220GM,125厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

NCX2220GM,125数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 特殊用途放大器 NXP SEMICONDUCTORS NCX2220GM,125 NCX2220GM,125数据手册

NCX2220GM,125封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 0.3245 ¥ 2.7416
10+ $ 0.3192 ¥ 2.6972
50+ $ 0.314 ¥ 2.6529
100+ $ 0.3098 ¥ 2.6174
200+ $ 0.284 ¥ 2.5198
500+ $ 0.271 ¥ 2.4044
库存: 3735
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 13.7
