首页  >  产品百科  >  QN9021/EY

QN9021/EY

产品分类: 蓝牙芯片
厂牌: NXP SEMICONDUCTORS
产品描述: 95dBm 2.4GHz 3.6V 2.4835GHz 1Mbps I²C,SPI,UART 2.4V HVQFN-32 贴片安装 5mm*5mm*850μm
供应商型号: CY-QN9021/EY
供应商: Avnet
标准整包数: 1

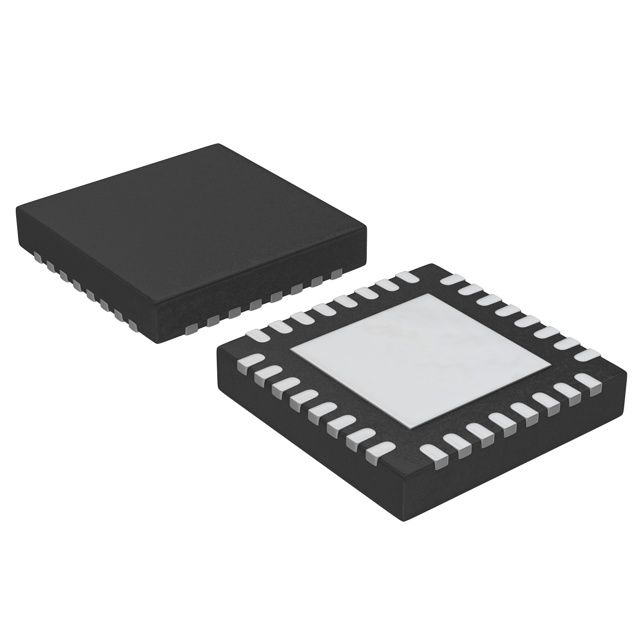

NXP SEMICONDUCTORS 蓝牙芯片 QN9021/EY

QN9021/EY概述

    QN902x Ultra Low Power Bluetooth LE System-on-Chip

    1. 产品简介


    QN902x 是一款为蓝牙智能应用设计的超低功耗无线系统级芯片(SoC)。它集成了高性能的2.4 GHz射频收发器、32位ARM Cortex-M0 MCU、闪存以及模拟和数字外设。QN902x不仅支持主模式和从模式,还具备蓝牙低能耗(BLE)v4.2认证的无线电、链路控制器和主机堆栈,从而提供了一个完整的单芯片解决方案。此外,QN902x 还可以通过UART或SPI接口连接到应用处理器作为网络处理器,以便实现更高级的应用。

    2. 技术参数


    QN902x的主要技术参数如下:
    - 频率范围: 2400 MHz至2483.5 MHz
    - 空中数据率: 1 Mbit/s
    - 调制方式: 高斯滤波最小移频键控(GFSK)
    - 接收灵敏度: -95 dBm(非DC-DC模式),-93 dBm(DC-DC模式)
    - 发射功率: -20 dBm至+4 dBm
    - 电源电压范围:
    - QN9020/1: 2.4 V 至 3.6 V
    - QN9022: 1.8 V 至 3.6 V
    - 深度睡眠电流: 2 μA
    - 正常运行电流: RX电流9.25 mA,TX电流8.8 mA (@0 dBm)
    - 集成外设: 包括DC-DC转换器和低压差线性稳压器(LDO)、低功耗唤醒定时器、电池监测器、10位ADC和GPIOs等。

    3. 产品特点和优势


    QN902x 的主要优势包括:
    - 集成度高: 内置蓝牙LE无线电、链路控制器和主机堆栈,提供一个真正的单芯片解决方案。
    - 双模式支持: 同时支持主模式和从模式。
    - 低功耗: 在所有操作模式下均具有非常低的功耗。
    - 丰富的外设: 包括32位ARM Cortex-M0 MCU、多种GPIO、ADC、计时器和各种串行接口。
    - 应用灵活性: 支持广泛的蓝牙LE配置文件和服务,适用于体育与健身、医疗健康、远程控制等多种应用领域。

    4. 应用案例和使用建议


    QN902x被广泛应用于各种蓝牙低功耗应用,例如运动与健身设备、健康医疗设备、智能手机配件等。根据手册提供的应用场景,使用建议如下:
    - 应用处理器连接: 将QN902x通过UART或SPI接口连接到应用处理器,可以实现更复杂的功能,如数据传输和控制。
    - 电源管理: 在深度睡眠模式下保持极低的电流消耗,有助于延长电池寿命。
    - 软件开发: 利用集成的软件堆栈和应用配置文件,简化开发者的工作量,提高开发效率。

    5. 兼容性和支持


    QN902x与多种设备和标准兼容,包括蓝牙低功耗规范。NXP公司提供了详细的文档和技术支持,以帮助用户更好地理解和利用QN902x的功能。通过官方技术支持,用户可以获得最新的固件更新和硬件指南,确保设备的最佳性能和稳定性。

    6. 常见问题与解决方案


    常见问题及解决方案包括:
    - 问:如何解决QN902x初始化失败的问题?
    - 答:检查电源电压是否在规定的范围内,确保电路连接正确。如果问题依然存在,参考官方文档或联系技术支持寻求帮助。
    - 问:如何优化电池寿命?
    - 答:利用深度睡眠模式并降低MCU的工作频率。同时合理安排任务,减少不必要的唤醒时间。

    7. 总结和推荐


    总体来看,QN902x是一款优秀的蓝牙低功耗系统级芯片,具有高度集成、低功耗和丰富的外设等特点,适用于多种应用场合。其强大的功能和灵活的应用方案使其在市场上具有较高的竞争力。因此,强烈推荐此产品用于需要低功耗蓝牙功能的各种物联网设备和移动设备中。

QN9021/EY参数

参数
范围 -
ISM带宽 -
最小工作频率 2.4GHz
支持协议 -
典型灵敏度 95dBm
最大工作供电电压 3.6V
最大工作频率 2.4835GHz
最小工作供电电压 2.4V
最大数据速率 1Mbps
接口类型 I²C,SPI,UART
长*宽*高 5mm*5mm*850μm
通用封装 HVQFN-32
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QN9021/EY厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

QN9021/EY数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 蓝牙芯片 NXP SEMICONDUCTORS QN9021/EY QN9021/EY数据手册

QN9021/EY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 2.5421 ¥ 21.1106
50+ $ 2.4326 ¥ 20.7402
100+ $ 2.3887 ¥ 20.5551
300+ $ 2.3668 ¥ 20.3699
500+ $ 2.3449 ¥ 20.1847
1000+ $ 2.2791 ¥ 19.2588
5000+ $ 2.2791 ¥ 19.2588
库存: 31592
起订量: 48 增量: 1
交货地:
最小起订量为:25
合计: ¥ 527.76
