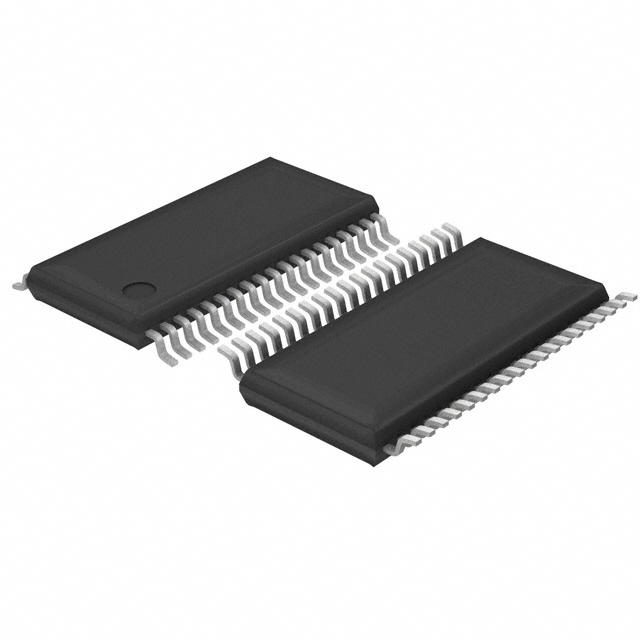

IP4777CZ38/V,118

产品分类: LIN收发器
厂牌: NXP SEMICONDUCTORS
产品描述: HDMI 1.3a,IEC 61000-4-2 TSSOP-38 贴片安装
供应商型号: CY-IP4777CZ38/V,118
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS LIN收发器 IP4777CZ38/V,118

IP4777CZ38/V,118概述


    产品简介


    IP4777CZ38 HDMI Transmitter保护芯片
    IP4777CZ38是为HDMI发射器接口设计的保护芯片,专用于信号线路的防护,适用于HDMI和DVI接口。其主要功能包括HDMI 1.3标准兼容性、增强的ESD保护、DDC缓冲及去耦、热插拔检测以及回流保护。该芯片广泛应用于各类消费电子和计算设备中,如DVD播放器、机顶盒、显卡、游戏主机等。

    技术参数


    - 工作电压:VCC(5V0) = 4.5 V ~ 5.5 V
    - 输入电压范围:VI = 0 V ~ 5.5 V
    - 存储温度范围:-55°C ~ 125°C
    - 总功率耗散:Ptot ≤ 14 mW(在100 kHz时)
    - 输入输出电容:低至0.7 pF(对地),0.05 pF(信号线间)
    - ESD保护:接触放电±8 kV(符合IEC 61000-4-2标准)
    - 热插拔信号处理:提供逻辑电平输出

    产品特点和优势


    - 高性能ESD保护:具有高重复击穿能力且泄漏电流极低。
    - 优化的信号完整性:提供低线电容和快速切换速度以确保信号质量。
    - 广泛的兼容性:与HDMI 1.3标准完全兼容,支持多种设备的应用。
    - 高集成度:在一个小体积封装内集成了TMDS线路的全方位保护。
    - 易于使用:内部电路简化了热插拔和信号处理,提升了系统整体的易用性。

    应用案例和使用建议


    应用案例:
    - 作为SD和HD DVD播放器的接口保护芯片。
    - 在Set-top box中使用,保障视频信号传输的稳定。
    - 配合PC显卡使用,提供卓越的信号保护。
    使用建议:
    - 确保电源稳压并符合规定的电压范围,防止过压损害。
    - 对于长距离HDMI电缆,考虑启用信号加速器,以保证信号的稳定传输。
    - 在系统设计时,注意正确连接热插拔检测引脚,避免信号浮动带来的干扰。

    兼容性和支持


    - 兼容性:与HDMI 1.3标准完全兼容,适用于各种消费电子和计算设备。
    - 支持:NXP公司提供详尽的技术文档和在线支持服务,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备工作不稳定 | 检查电源连接,确保电压在规定范围内。 |
    | 信号传输异常 | 检查HDMI电缆长度和负载,考虑启用信号加速器。 |
    | 热插拔信号无法正确识别 | 确认热插拔检测引脚连接正确,必要时重新焊接。 |

    总结和推荐


    综合评价:
    - IP4777CZ38提供了全面而高效的ESD保护,特别适合需要高性能信号保护的应用场合。
    - 其紧凑的设计和广泛的应用范围使其成为电子设备中不可或缺的组件。
    - 强大的技术支持和详尽的产品文档使得安装和调试过程更加简单便捷。
    推荐:
    IP4777CZ38以其卓越的性能和高性价比,非常适合用于提升消费电子和计算设备的信号传输质量。我们强烈推荐将其用于任何需要稳定和可靠HDMI信号传输的项目中。

IP4777CZ38/V,118参数

参数
调节器电压 -
LIN总线唤醒功能 -
最小LIN总线电压 -
支持协议 HDMI 1.3a,IEC 61000-4-2
数据速率 -
LIN 规格 -
最大LIN总线电压 -
内置选项 -
最大工作供电电压 -
最小工作供电电压 -
通用封装 TSSOP-38
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

IP4777CZ38/V,118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

IP4777CZ38/V,118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS LIN收发器 NXP SEMICONDUCTORS IP4777CZ38/V,118 IP4777CZ38/V,118数据手册

IP4777CZ38/V,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
