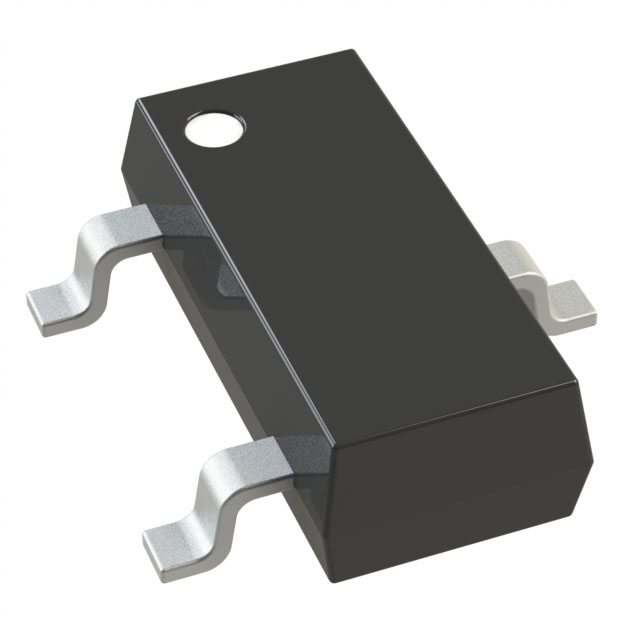

BAP63-05W,115

产品分类: PIN二极管
厂牌: NXP SEMICONDUCTORS
产品描述: 50V 100mA 0.00000035uF SC-70 贴片安装
供应商型号: CY-BAP63-05W,115
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS PIN二极管 BAP63-05W,115

BAP63-05W,115概述

    BAP63-05W Silicon PIN Diode 技术手册

    产品简介


    BAP63-05W 是一款硅 PIN 二极管,适用于射频(RF)信号的高速开关。这款二极管的主要功能包括低二极管电容、低二极管正向电阻和低串联电感,适用于高达 3 GHz 的应用领域。它广泛应用于射频衰减器和开关中。

    技术参数


    BAP63-05W 硅 PIN 二极管的技术参数如下:
    - 极限值
    - 持续反向电压:-50 V
    - 持续正向电流:-100 mA
    - 总功率耗散(Ts ≤ 90 °C):-240 mW
    - 存储温度范围:-65 °C 到 +150 °C
    - 结温范围:-65 °C 到 +150 °C
    - 电气特性
    - 正向电压(IF = 50 mA):0.95 V 至 1.1 V
    - 反向电流(VR = 35 V):≤ 10 nA
    - 二极管电容(f = 1 MHz)
    - VR = 0 V:0.4 pF
    - VR = 1 V:0.35 pF
    - VR = 20 V:0.3 pF 至 0.35 pF
    - 二极管正向电阻(f = 100 MHz)
    - IF = 0.5 mA:2.5 Ω 至 3.5 Ω
    - IF = 1 mA:1.95 Ω 至 3 Ω
    - IF = 10 mA:1.17 Ω 至 1.8 Ω
    - IF = 100 mA:0.9 Ω 至 1.5 Ω
    - 隔离度(VR = 0 V)
    - f = 900 MHz:14.5 dB
    - f = 1800 MHz:9.5 dB
    - f = 2450 MHz:7.0 dB
    - 插入损耗(IF = 1 mA)
    - f = 900 MHz:0.19 dB
    - f = 1800 MHz:0.24 dB
    - f = 2450 MHz:0.30 dB
    - 系列电感(IF = 100 mA;f = 100 MHz):1.5 nH
    - 热阻(从结点到焊接点):250 K/W

    产品特点和优势


    - 高开关速度:适用于高达 3 GHz 的射频信号。
    - 低二极管电容:减少信号失真。
    - 低正向电阻:提高效率。
    - 低串联电感:减少寄生效应。
    - 小型化设计:采用 SOT323 小型表面贴装塑料封装。

    应用案例和使用建议


    - 应用案例:BAP63-05W 主要应用于射频衰减器和开关中。在这些应用中,它的高开关速度和低电容特性使其能够有效地处理高频信号。
    - 使用建议:为了最大化其性能,在使用时需确保满足其极限值条件,特别是反向电压和正向电流不应超过额定值。同时,考虑到热管理,应确保良好的散热措施以避免过热。

    兼容性和支持


    BAP63-05W 与其他标准的 SOT323 封装二极管具有良好的兼容性,可以方便地替换同类产品。NXP Semiconductors 提供全面的技术支持和维护服务,确保客户在使用过程中获得及时的帮助和支持。

    常见问题与解决方案


    - 问题 1:二极管反向电压超出极限值。
    - 解决办法:确保在规定的反向电压范围内操作,以免损坏二极管。
    - 问题 2:二极管工作温度过高。
    - 解决办法:增加散热措施,如使用散热片或风扇,确保不超过规定的存储和工作温度范围。
    - 问题 3:二极管插入损耗偏高。
    - 解决办法:检查电源电压和负载是否符合要求,确保操作在推荐的工作条件下。

    总结和推荐


    BAP63-05W 硅 PIN 二极管是一款高性能的射频器件,具备高开关速度、低电容和低电阻的特点。其紧凑的 SOT323 封装使得它在空间受限的应用中尤为适用。经过对其技术参数和应用场景的分析,强烈推荐在需要高频率响应的射频系统中使用 BAP63-05W。
    该产品的独特功能和优良性能使其在同类产品中具有较高的市场竞争力,非常适合用于各种射频信号处理应用。如果您需要一款可靠且高效的射频二极管,BAP63-05W 将是您的理想选择。

BAP63-05W,115参数

参数
Vr-反向电压 50V
二极管电容 0.00000035uF
最大串联电阻(中频最大时) -
最大串联电阻(中频最小时) -
配置 -
If - 正向电流 100mA
Ir - 反向电流 -
2.2mm(Max)
1.35mm(Max)
1mm(Max)
通用封装 SC-70
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装
