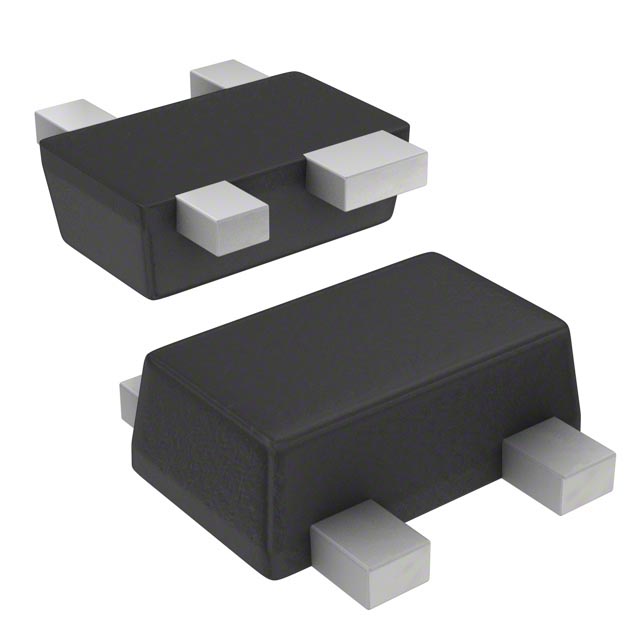

ON5088,115

产品分类: 三极管(BJT)
厂牌: NXP SEMICONDUCTORS
产品描述: NPN 136mW 1V 100nA 10V 10V 40mA DFP-4 贴片安装
供应商型号: CY-ON5088,115
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 三极管(BJT) ON5088,115

ON5088,115概述


    产品简介


    基本描述
    ON5088是一款NPN硅锗高频晶体管,适用于高速和低噪声应用。该晶体管采用塑料4引脚双发射极SOT343F封装,适用于直接广播卫星(DBS)低噪声块(LNB)、卫星无线电、微波通信系统中的低噪声放大器以及WLAN和WiMAX应用。
    特点和优势
    - 低噪声高增益微波晶体管:在1.8GHz频率下最大稳定增益可达27dB。
    - 110GHz fT硅锗技术:提供了卓越的高频性能。
    - 高功率增益:在不同频率下提供稳定的增益表现。
    - 宽泛的应用范围:适合多种通信和射频应用。

    技术参数


    | 参数符号 | 参数名称 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VCB | 集电极-基极电压 | 开路发射极 | - | - | 10 | V |
    | VCE | 集电极-发射极电压 | 开路基极 | - | - | 3.0 | V |
    短路基极 | - | - | 10 | V |
    | VEB | 发射极-基极电压 | 开路集电极 | - | - | 1.0 | V |
    | IC | 集电极电流 | - | 25 | 40 | mA |
    | Ptot | 总功率耗散 | Tsp ≤ 90°C | - | - | 136 | mW |
    | hFE | 直流电流增益 | IC = 10mA, VCE=2V, Tj=25°C | 160 | 280 | 400 |
    | CCBS | 集电极-基极电容 | VCB=2V, f=1MHz | - | 70 | fF |

    产品特点和优势


    - 低噪声和高增益:该晶体管具备出色的噪声抑制能力和高增益,使其成为高性能射频应用的理想选择。
    - 广泛的工作温度范围:允许在极端条件下正常工作,提高了系统的可靠性和耐用性。
    - 优异的高频响应:采用110GHz fT硅锗技术,能够满足苛刻的高频需求。
    - 多功能应用:适用于多种射频通信应用,具有广泛的市场应用前景。

    应用案例和使用建议


    应用案例
    - 直接广播卫星(DBS)低噪声块(LNB):用于第二和第三级低噪声放大器。
    - 卫星无线电:为无线电接收提供高质量的信号。
    - WLAN和WiMAX应用:用于无线局域网和全球微波接入互操作性。
    使用建议
    - 确保静电防护:由于此器件对静电放电敏感,在处理时需要采取适当的静电防护措施。
    - 合理分配电源:根据典型值和最大值设定合适的电源参数,以确保最佳性能和延长使用寿命。

    兼容性和支持


    - 兼容性:此晶体管具有良好的电气兼容性,可以与其他标准电子元件配合使用。
    - 支持和维护:NXP Semiconductors提供详尽的技术支持和售后服务,确保客户获得最优的产品体验。

    常见问题与解决方案


    1. 静电放电(ESD)问题
    - 问题:如何避免静电放电导致的损坏?
    - 解决办法:遵循ANSI/ESD S20.20、IEC/ST 61340-5或JESD625-A标准处理此敏感器件。
    2. 过载情况
    - 问题:当工作在极限条件下可能会出现过载。
    - 解决办法:确保所有参数均不超过限定值,特别是在高温环境下使用时需特别注意。

    总结和推荐


    综上所述,ON5088晶体管以其低噪声、高增益和宽泛的应用范围在射频通信领域表现出色。它不仅具备优良的电气特性,而且能够满足多样化的应用场景需求。尽管需要注意静电放电和其他极限条件下的使用风险,但在适当的防护和配置下,该产品无疑是设计工程师们的理想选择。因此,我们强烈推荐此产品用于高端射频通信项目中。

ON5088,115参数

参数
集电极电流 40mA
晶体管类型 NPN
集电极截止电流 100nA
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大功率耗散 136mW
VCEO-集电极-发射极最大电压 10V
配置 -
VCBO-最大集电极基极电压 10V
VEBO-最大发射极基极电压 1V
最大集电极发射极饱和电压 -
2.2mm(Max)
1.35mm(Max)
750μm(Max)
通用封装 DFP-4
安装方式 贴片安装
包装方式 散装,卷带包装
