74HCT138PW,118

厂牌: NXP SEMICONDUCTORS
产品描述: 单相 1 4.5V 5.5V 4mA 4mA TSSOP-16 贴片安装
供应商型号: CY-74HCT138PW,118
供应商:
标准整包数: 1

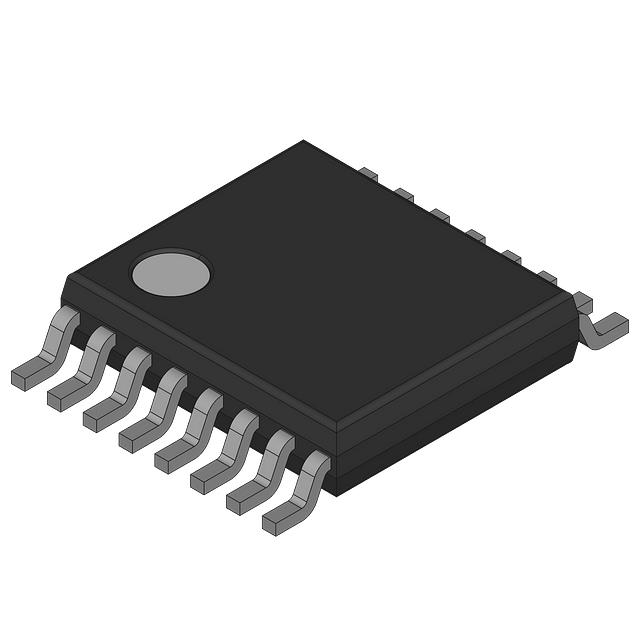

NXP SEMICONDUCTORS 模拟开关/多路复用器 74HCT138PW,118

74HCT138PW,118概述


    产品简介


    产品类型与功能
    74HC138 和 74HCT138 是解码器/多路复用器,可将三个二进制加权地址输入(A0、A1 和 A2)解码为八个互斥输出(Y0 到 Y7)。它们的主要功能是通过三个使能输入(E1、E2 和 E3)来控制输出。当 E1 和 E2 都为低电平且 E3 为高电平时,所有输出将为高电平。该器件可以通过一个使能输入作为数据输入,其余使能输入作为选通脉冲,从而实现多路复用功能。
    应用领域
    这类器件广泛应用于内存芯片选择解码、地址分配、硬件控制等领域,特别适合于需要进行二进制地址到多个输出信号映射的应用场景。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 0 - VCC |
    | 输出电压范围 | 0 - VCC |
    | 电源电压范围 (74HC138) | 2.0V 至 6.0V |
    | 电源电压范围 (74HCT138) | 4.5V 至 5.5V |
    | 存储温度范围 | -40°C 至 +125°C |
    | 动态延时 (tpd) | 12ns 至 45ns |
    | 转换时间 (tt) | 6ns 至 22ns |
    | 输出负载电容 (CL) | 50pF |

    产品特点和优势


    - 多使能功能:提供方便的并行扩展能力。
    - 兼容性强:支持CMOS和TTL两种输入级别。
    - 封装多样:提供多种封装选项以适应不同应用需求。
    - 环境耐受性:能够在广泛的温度范围内正常工作。
    - 高可靠性:具备ESD保护功能,符合JEDEC标准。

    应用案例和使用建议


    应用场景
    - 内存选择电路:例如RAM和ROM的选择线配置。
    - 硬件控制板:如微控制器与外设之间的信号选择。
    使用建议
    - 当需要高精度的多路解码时,可以考虑采用此器件。
    - 在设计时应注意电源和地线的连接稳定性,避免外部干扰。

    兼容性和支持


    该器件具有良好的电气特性兼容性,能够与多数CMOS/TTL电路兼容。制造商提供了全面的技术文档和支持服务,有助于用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正确解码地址信号 | 检查使能引脚的状态和地址信号是否符合逻辑要求。 |
    | 输出电平不稳定 | 确认电源电压稳定,检查外部电容和电阻值。 |
    | 延迟时间过长 | 确保信号路径中没有过多寄生电容,优化布局设计。 |

    总结和推荐


    优点
    - 优秀的多路解码性能和高可靠性。
    - 广泛的温度范围适应性。
    - 多种封装选择满足不同设计需求。
    结论
    鉴于其卓越的性能和丰富的应用案例,强烈推荐使用74HC138 和 74HCT138 作为解码和多路复用的关键组件。对于需要高性能、高可靠性的电子系统而言,这些器件无疑是一个理想的选择。

74HCT138PW,118参数

参数
高电平输出电流 4mA
传播延迟时间 -
最大工作供电电压 5.5V
输入数量 -
输出数量 -
供电类型 单相
低电平输出电流 4mA
最小工作供电电压 4.5V
电路数量 1
通用封装 TSSOP-16
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

74HCT138PW,118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

74HCT138PW,118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 模拟开关/多路复用器 NXP SEMICONDUCTORS 74HCT138PW,118 74HCT138PW,118数据手册

74HCT138PW,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
