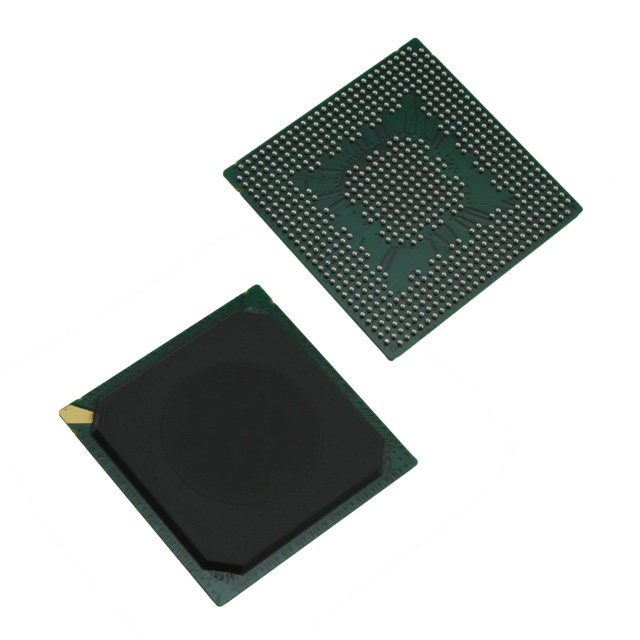

MPC8314CVRAFDA

产品分类: 微处理器(MPU)
厂牌: NXP SEMICONDUCTORS
产品描述: USB 2.0 + PHY (1) 333MHz L1 CACHE 1 333MHz 16KB 1.8V,2.5V,3.3V DUART,HSSI,I2C,PCI,SPI,TDM 10Mbps,100Mbps,1Gbps 32bit PowerPC e300c3 BGA 29mm(长度)*29mm(宽度)
供应商型号: CY-MPC8314CVRAFDA
供应商:
标准整包数: 1
NXP SEMICONDUCTORS 微处理器(MPU) MPC8314CVRAFDA

MPC8314CVRAFDA概述


    产品简介


    MPC8314E PowerQUICC II Pro处理器概述
    MPC8314E是一款集成度高、低功耗的嵌入式处理器,基于Power Architecture技术,旨在满足网络存储(NAS)、语音-over-IP路由器/网关(VoIP)、智能无线局域网(WLAN)、机顶盒、工业控制器及无线接入点等多个领域的存储、消费类和工业应用需求。该处理器具有高性能CPU核心、多种外设接口以及高级的安全功能,能够显著降低设计复杂度和时间成本。

    技术参数


    主要技术规格
    - 主频:最高可达400MHz
    - 缓存:16 KB指令缓存,16 KB数据缓存
    - 内存控制器:支持32位DDR1/DDR2 SDRAM,数据率高达266MHz
    - 安全引擎:包含公钥执行单元、数据加密标准执行单元、高级加密标准单元及消息摘要执行单元等,支持多种加密算法
    - 总线接口:支持双增强型三速以太网控制器(eTSECs),单个32位PCI接口,双PCI Express接口
    - 电源管理:支持多种电源管理状态,包括PCI电源管理1.2状态和新低功耗待机模式(D3warm)
    电气特性
    - 供电电压范围:核心供电电压为-0.3至1.26V,DDR1 DRAM I/O供电电压为-0.3至2.7V,DDR2 DRAM I/O供电电压为-0.3至1.9V,其他IO电压为-0.3至3.6V
    - 绝对最大额定值:详见表1,包括各类信号的最大电压和温度范围

    产品特点和优势


    MPC8314E拥有诸多独特功能和优势,具体如下:
    - 高性能核心:最高可运行于400MHz,提供一个浮点运算单元和两个整数运算单元。
    - 全面的安全特性:内置安全引擎支持多种加密算法,如RSA、Diffie-Hellman、DES、3DES等,提高系统安全性。
    - 丰富的外设接口:支持双增强型三速以太网控制器、PCI Express接口、USB 2.0全速/高速接口、SPI接口、I2C接口等,适用于多种通信和控制场合。
    - 低功耗与节能:具备多种电源管理状态,可显著降低能耗,符合现代绿色设计要求。

    应用案例和使用建议


    MPC8314E广泛应用于网络存储设备、语音路由器、工业控制系统、无线局域网等场景。例如,在NAS系统中作为主CPU使用时,可以通过其高效能的eTSECs处理大量网络数据包;在智能家居系统中,可利用其低功耗特性与GPIO接口实现远程监控和控制功能。
    使用建议
    - 在设计过程中需充分考虑散热问题,以确保长时间稳定运行。
    - 配置合适的电源管理策略,充分利用低功耗模式延长系统使用寿命。

    兼容性和支持


    MPC8314E与多数标准外围设备兼容,如PCI、PCI Express、USB 2.0等接口均可无缝对接,且支持广泛的软件开发工具链。制造商提供了详尽的技术文档和支持服务,便于用户快速上手并进行二次开发。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 系统启动后无法正常运行 | 检查电源输入是否正确,确认所有接口连接无误;尝试恢复出厂设置 |
    | 安全引擎无法启用 | 确认安全模块已正确初始化,并检查相关固件版本是否最新 |

    总结和推荐


    综上所述,MPC8314E是一款功能强大且高度集成的处理器,特别适合于需要高性能计算能力、丰富外设接口及良好安全性的嵌入式应用领域。其出色的电源管理和广泛的接口支持使得其在多种应用场景中表现出色。鉴于此,强烈推荐将MPC8314E用于各类先进的嵌入式项目开发中。

MPC8314CVRAFDA参数

参数
USB类型 USB 2.0 + PHY (1)
数据总线宽度 32bit
速度 333MHz
L1缓存指令存储器 16KB
最大时钟频率 333MHz
核心处理器 PowerPC e300c3
程序存储器类型 L1 CACHE
最大工作供电电压 -
I/O电压 1.8V,2.5V,3.3V
接口类型 DUART,HSSI,I2C,PCI,SPI,TDM
以太网速度 10Mbps,100Mbps,1Gbps
最小工作供电电压 -
SATA -
协处理器/DSP -
内核数 1
长*宽*高 29mm(长度)*29mm(宽度)
通用封装 BGA
零件状态 在售
包装方式 散装,托盘

MPC8314CVRAFDA厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MPC8314CVRAFDA数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微处理器(MPU) NXP SEMICONDUCTORS MPC8314CVRAFDA MPC8314CVRAFDA数据手册

MPC8314CVRAFDA封装设计

查看详情并下载
Symbol
Footprint
3D Model
