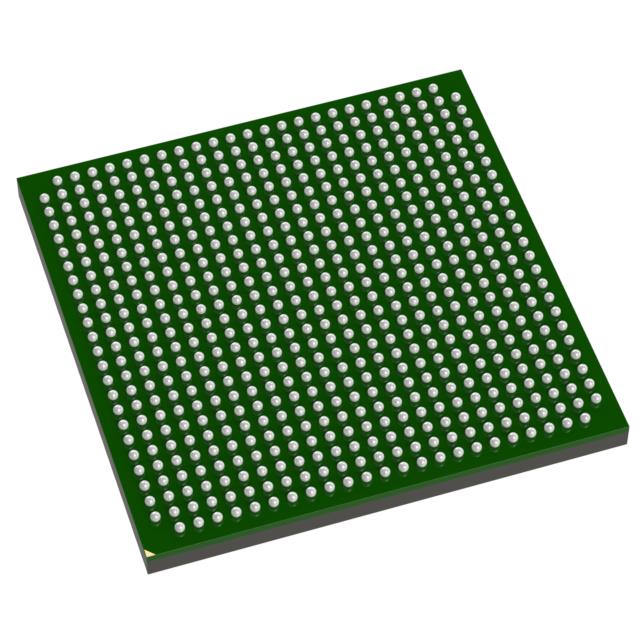

MIMX8MQ5DVAJZAB

产品分类: 微处理器(MPU)
厂牌: NXP SEMICONDUCTORS
产品描述: USB 3.0 (2) 1.5GHz ROM 4 810mV 1.98V 1.5GHz 16KB,32KB EBI,EMI,I2C,PCIe,SPI,UART,uSDHC 1Mbps 64bit ARM® Cortex®-A53 FCBGA-621 贴片安装
供应商型号: CY-MIMX8MQ5DVAJZAB
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 微处理器(MPU) MIMX8MQ5DVAJZAB

MIMX8MQ5DVAJZAB概述

    NXP i.MX 8M Dual / 8M QuadLite / 8M Quad Introduction



    1. 产品简介



    NXP的i.MX 8M Dual / 8M QuadLite / 8M Quad处理器代表了连接流媒体音频/视频设备、扫描/成像设备以及其他需要高性能低功耗处理器的各种设备的最新市场趋势。这些处理器采用了四核Arm Cortex-A53核心架构和单核Arm Cortex-M4核心架构,能够提供强大的处理能力与高效的能效比。


    2. 技术参数



    - CPU:Quad Cortex-A53,最高频率为1.5GHz;Cortex-M4,最高频率未指定。
    - 内存:支持32位/16位LPDDR4,DDR4,DDR3L内存。
    - 接口:支持两个PCIe Gen2接口,两个USB 3.0/2.0控制器(集成PHY),两个Ultra Secure Digital Host Controller (uSDHC)接口,一个支持EEE,Ethernet AVB和IEEE 1588的千兆以太网控制器,四个UART模块,四个I2C模块,三个SPI模块。
    - 多媒体:支持4Kp60 HEVC/H.265解码,4Kp60 VP9解码,4Kp30 AVC/H.264解码,1080p60 MPEG-2,MPEG-4p2,VC-1,VP8,RV9,AVS,MJPEG,H.263解码,图形处理单元支持OpenGL ES 1.1, 2.0, 3.0, 3.1,Open CL 1.2,Vulkan。
    - 显示接口:支持HDMI 2.0a,最高分辨率可达4096 x 2160,支持HDCP 2.2和HDCP 1.41;支持MIPI-DSI显示接口,最高分辨率为1920 x 1080。
    - 安全资源域控制器:支持四个域和最多八个区域。
    - 温度范围:商业级0到+95°C,工业级-40到+105°C。
    - 封装:FBGA 17 x 17 mm, 0.65 mm pitch。


    3. 产品特点和优势



    i.MX 8M Dual / 8M QuadLite / 8M Quad处理器集成了多种功能模块,使其成为多功能处理设备的理想选择。例如,强大的四核Arm Cortex-A53处理器能够实现高性能计算任务,而Cortex-M4处理器则专注于低功耗任务。这些处理器还具有先进的安全性机制,如Arm TrustZone架构和高保障启动(HAB)功能,增强了系统的安全性。


    4. 应用案例和使用建议



    i.MX 8M Dual / 8M QuadLite / 8M Quad处理器广泛应用于智能家居、物联网设备、车载娱乐系统等领域。具体使用建议包括:
    - 在多媒体设备中使用时,确保外部显示器和摄像头接口的正确配置。
    - 在嵌入式系统设计中,利用其丰富的外设接口和强大的处理能力,实现高效的数据处理和通信功能。
    - 针对不同的应用场景,合理选择合适的封装形式以满足散热和空间需求。


    5. 兼容性和支持



    这些处理器与广泛的外部设备兼容,包括各种存储介质和接口标准。NXP提供了详尽的技术文档和支持服务,帮助用户快速上手和调试。此外,对于特定功能(如HDCP加密)的需求,用户可以通过联系NXP销售团队获取更多信息和定制化支持。


    6. 常见问题与解决方案



    - 问:如何配置多显示屏输出?
    - 答:通过配置HDMI和MIPI DSI接口,可以轻松实现多个显示屏的输出。请参考数据手册中的相关章节进行详细配置。
    - 问:如何解决内存读写速度慢的问题?
    - 答:通过优化内存管理设置和调整电源管理策略,可以显著提高内存访问速度。具体方法请参阅数据手册中的“内存管理”部分。


    7. 总结和推荐



    i.MX 8M Dual / 8M QuadLite / 8M Quad处理器凭借其强大的处理能力和丰富的外设接口,在多种应用领域中展现出卓越的表现。无论是用于高端消费电子产品还是复杂嵌入式系统,这些处理器都是理想的选择。我们强烈推荐在需要高性能、低功耗处理能力的项目中使用它们。

MIMX8MQ5DVAJZAB参数

参数
最小工作供电电压 810mV
以太网速度 1Mbps
USB类型 USB 3.0 (2)
SATA -
接口类型 EBI,EMI,I2C,PCIe,SPI,UART,uSDHC
数据总线宽度 64bit
最大时钟频率 1.5GHz
内核数 4
L1缓存指令存储器 16KB,32KB
协处理器/DSP -
程序存储器类型 ROM
核心处理器 ARM® Cortex®-A53
速度 1.5GHz
最大工作供电电压 1.98V
I/O电压 -
通用封装 FCBGA-621
安装方式 贴片安装
应用等级 商业级
零件状态 在售
包装方式 托盘

MIMX8MQ5DVAJZAB厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MIMX8MQ5DVAJZAB数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微处理器(MPU) NXP SEMICONDUCTORS MIMX8MQ5DVAJZAB MIMX8MQ5DVAJZAB数据手册

MIMX8MQ5DVAJZAB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 44.3838 ¥ 359.5454
25+ $ 42.5498 ¥ 353.3463
50+ $ 40.7157 ¥ 347.1473
100+ $ 39.9821 ¥ 344.0477
300+ $ 39.6153 ¥ 340.9482
500+ $ 39.2485 ¥ 337.8487
1000+ $ 38.148 ¥ 322.351
5000+ $ 38.148 ¥ 322.351
库存: 3120
