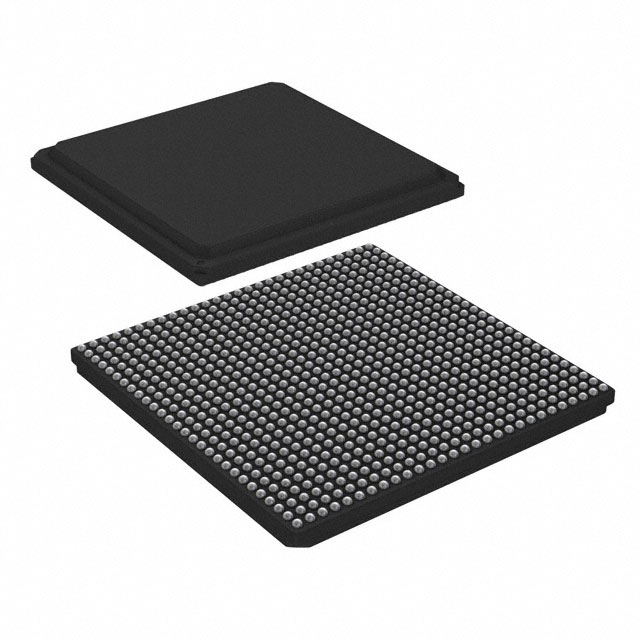

LS1046ASN8MQA

产品分类: 微处理器(MPU)
厂牌: NXP SEMICONDUCTORS
产品描述: USB 3.0 (3) + PHY 1.2GHz SATA 6Gbps (1) DDR4 4 1.2GHz I2C,SPI,UART,USB 10Gbps,2.56Gbps,1Gbps 64bit ARM® Cortex®-A72 FBGA-780 贴片安装
供应商型号: 568-14033-ND
供应商: Digi-Key
标准整包数: 1
NXP SEMICONDUCTORS 微处理器(MPU) LS1046ASN8MQA

LS1046ASN8MQA概述

    QorIQ LS1046A 和 LS1026A 处理器技术手册

    1. 产品简介


    QorIQ LS1046A 和 LS1026A 是 NXP 公司推出的高性能嵌入式处理器系列。这些处理器采用四核 64 位 ARM Cortex-A72 内核架构,专为需要高性能计算、高速接口及高效包处理的应用而设计。LS1046A 和 LS1026A 在企业级路由器、交换机、线路卡控制器、网络附加存储(NAS)、安全设备、虚拟客户前端设备(vCPE)和服务提供商网关等广泛领域均有应用。它们适用于需要强大处理能力和高速接口的工业和通信基础设施。

    2. 技术参数


    - 核心配置: 四个 64 位 ARM Cortex-A72 核心
    - L2 缓存: 2 MB
    - 性能: 超过 32,000 CoreMarks®
    - 功耗: 在 1.2 GHz 下总功耗小于 10 W
    - 内存控制: 支持 DDR4 内存控制器
    - 高速接口:
    - 两个 10 Gb 以太网控制器
    - 一个 2.5 Gb 以太网控制器
    - 四个 1 Gb 以太网控制器
    - 三个 PCIe 3.0 控制器(x4, x2, x1)
    - 三个集成 PHY 的 USB 3.0 控制器
    - SATA 3.0 控制器
    - Quad SPI
    - 安全特性: 高速安全协议处理,包括 IPsec、SSL、DTLS 和 IKE;支持硬件加速的 RAID 5

    3. 产品特点和优势


    - 高性能: 四个 64 位 ARM Cortex-A72 核心能够提供超过 32,000 CoreMarks® 的性能。
    - 低功耗: 在 1.2 GHz 下总功耗低于 10 W,适合对功耗敏感的应用。
    - 包处理加速: 支持高效的包分类、调度和缓冲管理,减轻通用处理器的负担,使其专注于附加值操作。
    - 集成安全引擎: 包括 IPsec、SSL、DTLS 和 IKE 的高速安全协议处理,以及支持 RAID 5 加速的 XOR 功能。
    - 安全性: ARM TrustZone 和 NXP QorIQ 信任架构提供了安全启动、安全调试、防篡改检测和安全密钥存储。
    - 丰富的连接性: 提供多种高速接口,如 10 Gb 以太网、2.5 Gb 以太网、1 Gb 以太网、PCIe 3.0、USB 3.0 和 SATA 3.0,支持 802.11ac 模块和高带宽连接。

    4. 应用案例和使用建议


    LS1046A 和 LS1026A 处理器适用于多种嵌入式应用,例如:
    - 企业路由器和交换机: 利用其高性能和多接口能力实现高效的数据传输。
    - 单板计算机: 作为主处理器,提供强大的计算能力和丰富的外设接口。
    - 工业自动化系统: 提供高可靠性、实时处理和安全性。
    使用建议:
    - 对于高带宽需求的应用,建议利用多个 10 Gb 以太网端口进行数据传输。
    - 对于需要数据加密和解密的应用,可以利用内置的安全引擎提高安全性。

    5. 兼容性和支持


    LS1046A 和 LS1026A 处理器与其前代产品(如 LS1023A、LS1043A 和 LS1088A)针脚兼容,便于现有系统的升级。NXP 提供全面的技术支持和文档资源,帮助客户快速解决问题和加速产品开发周期。

    6. 常见问题与解决方案


    - 问题: 设备无法正常启动。
    - 解决办法: 确认电源连接正确且稳定,检查固件是否已正确加载并启动。
    - 问题: 数据传输速度慢。
    - 解决办法: 检查网络连接是否稳定,确保所有接口都处于正常工作状态。
    - 问题: 安全认证失败。
    - 解决办法: 确认安全设置正确无误,检查是否有未经授权的访问尝试。

    7. 总结和推荐


    总体来看,QorIQ LS1046A 和 LS1026A 处理器凭借其卓越的性能、强大的安全性和丰富的接口,是适用于企业级和工业应用的理想选择。它们的灵活性和兼容性使得在现有系统中升级变得更加容易。强烈推荐使用这些处理器来满足高性能、高安全性的要求。

LS1046ASN8MQA参数

参数
最大工作供电电压 -
以太网速度 10Gbps,2.56Gbps,1Gbps
内核数 4
协处理器/DSP -
接口类型 I2C,SPI,UART,USB
核心处理器 ARM® Cortex®-A72
L1缓存指令存储器 -
程序存储器类型 DDR4
USB类型 USB 3.0 (3) + PHY
速度 1.2GHz
最大时钟频率 1.2GHz
数据总线宽度 64bit
I/O电压 -
最小工作供电电压 -
SATA SATA 6Gbps (1)
通用封装 FBGA-780
安装方式 贴片安装
包装方式 托盘

LS1046ASN8MQA厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LS1046ASN8MQA数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微处理器(MPU) NXP SEMICONDUCTORS LS1046ASN8MQA LS1046ASN8MQA数据手册

LS1046ASN8MQA封装设计

查看详情并下载
Symbol
Footprint
3D Model
